油水分離装置

ヤマハ発動機

YAMAHA Oil Separator

404372

制

御

・

検

出

・

計

測

駆

動

・

回

転

軸

受

・

素

材

・

機

械

動

力

伝

達

・

伝

動

搬

送

・

運

搬

ポ

ン

プ

・

送

風

機

・

粉

体

工

場

設

備

・

環

境

空

圧

・

油

圧

・

真

空

直

動

シ

ス

テ

ム

・

関

連

ロ

ボ

ッ

ト

・

Ｆ

Ａ

1 0

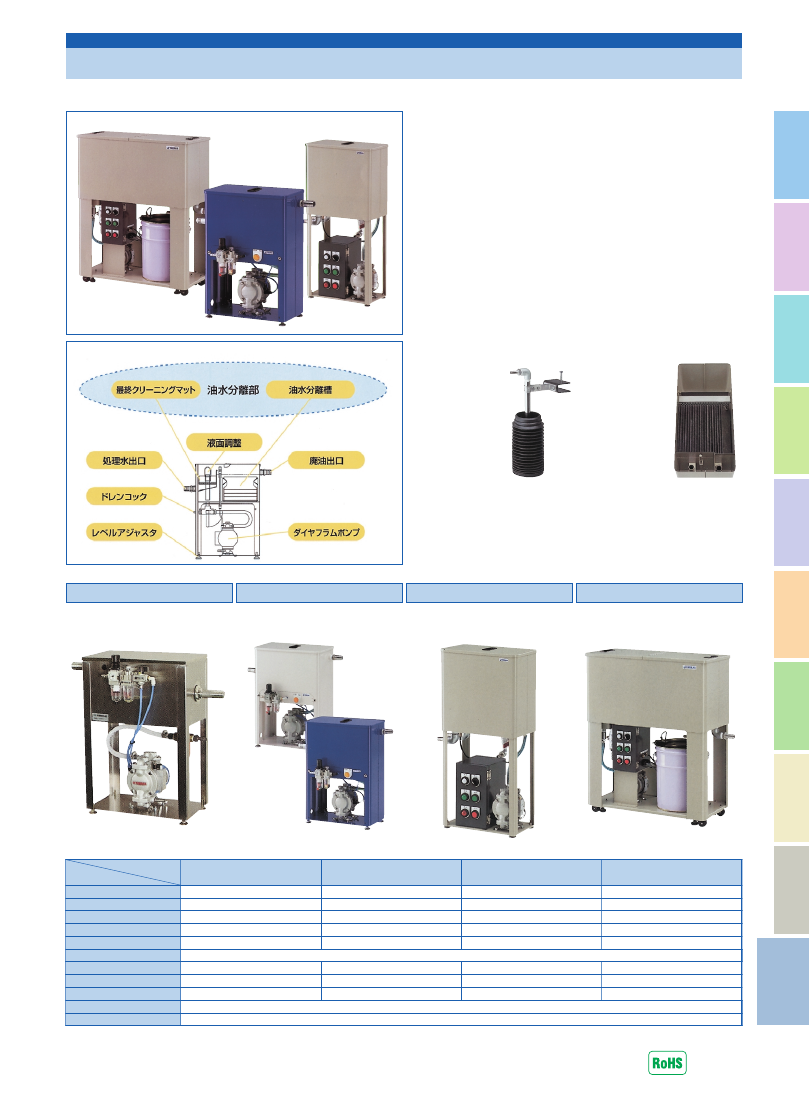

Pattol180システム図

オイルセパレータPattolシリーズ

高性能回収ノズルから粗粒化フィルター、傾斜板ユニットへ

と続くステップ方式の採用により、高精度の油水分離が可能

です。泡きりスリットで、泡立ちの多い液にも対応します。

液面変動への追従性にもすぐれた高性能回収ノズルが浮

上油を短時間で除去します。

スピードコントロール機能付、エア式ダイヤフラムポンプの採

用で、安定した長時間連続運転が可能です。

油水を分離するための消耗品はありませんから、分離された

油以外には廃棄物は発生しません。

シンプルな本体構造のため、メンテナンスの手間がかかりません。

高性能回収ノズル
浮上油を短時間

で吸引することが
できます。2m×2m

程度の水槽なら5
∼10分程で吸引
可 能、液 面 の 変
動に対し150mm

の追従性。

傾斜板ユニット
粗粒化した油分を効率よく浮
上させます。油が傾斜板に付着

し、浮上分離をします。

粗粒化フィルター
微細油分を粗粒
化させ、油分の
浮 上を促 進しま

す。

定期的に洗浄す

ることでフィル
ターは 繰り返し

使用が可能です。

ポンプ

ダイヤフラムポンプ の採用に
より、空吸いによる故障などの

心配はありません。

YAMAHA OIL SEPARATOR

Pattol 180R

Pattol 180

Pattol 300

Pattol 900

油水分離機能だけに絞った小
型普及版の油水分離装置

オイルマットとの組み合わせで、リ
ターン水から油分吸着が行えます

200∼1000

タンクを対象と

した油水分離装置

1000

以上の大型タンクに

対応可能な油水分離装置です

■オイルセパレーターパットルシリーズ仕様および価格

Pattol 900

Pattol 300

Pattol 180

Pattol 180R

型式

項目

1,083,300

833,300

604,200

437,500

価 格

900

300

180

180

処理流量

（L/h）

72

21

14.7

13.9

乾燥重量

（kg）

85

15

8.9

8.9

処理機容量

（L）

60

60

60

60

許容過度

（℃）

ダイヤフラムポンプ（エア駆動）

ポンプ形式

956

408

489

503

全長

（mm）

357

218

264

263

全幅

（mm）

935

777

535

531

全高

（mm）

固定式・フロート式のいずれかを選択して下さい。２個まで同時運転が可能です。

回収ノズル

IN・OUTホース（3m）、油トレンホース（0.5m）、エアレギュレータ（圧力計付）

付属品

※制御盤・オイル満杯フロートスイッチは標準装備です。高温仕様については別途お問い合わせ下さい。
※Pattol180Rの傾斜板はオプションになります。傾斜板ユニット：62,500円。
