■スムーザー RA-1B-1・2仕様

形 式

項 目

RA-1B-1、RA-1B-2

最小幅：W900∼最大幅：W3000

WE：有効開口幅（mm）

有効開口規定

最小高：H900∼最大高：H3000

HE：有効開口高（mm）

カラー鋼板（CGCC）

ボックス

使用部材

カラー鋼板（CGCC）

レール

アルミ合金φ150

ロータパイプ

ポリエステル糸入りビニールシート

シート

（防虫オレンジ）

（透明）

中間パイプφ19.1

下段パイプφ38.1

DCモータ（300W）

駆動部

作動方式

1.2m/s（上昇時）・0.8m/s（下降時）

シートスピード

上下限リミットスイッチおよびティーチング制御

上下限設定方式

スロースタート/スローストップ制御

開閉速度制御

電源内蔵型光電スイッチ（反射型）

光電管センサ

センサ

1B-1：単相AC100V

（50Hz/60Hz）

6A

1B-2：単相AC200V

（50Hz/60Hz）

3A

電源

シート動作回数2回（待機時間30分中）

停電補償

バ

ッ

ク

ア

ッ

プ

電

源

部

公称DC72V

出力電圧

3年交換推奨

電池寿命

ニッケル・カドミウム蓄電池

電源種類

48時間（電池内容容量50％以下まで放電後の充電時間）

充電時間

120回/時、2回/分（バックアップ時を除く）

許容頻度

5∼40℃

周囲温度

20∼90％凍結、結露なき事

周囲湿度

有害ガス、粉塵、結露、凍結のない事

環境条件

1年又は10万回動作とする（どちらか先に経過した時点）

製品保証

スムーザー RA-1B-1・2

停電時もシートが2回開閉し、内部に取り残さ
れる危険を防ぎます。
内蔵バックアップ電源により、停電の際でも
避難路を確保します。

インターロック制御に最適なスモールタイ

プ。

RA-1B-1は家庭用電源で設置できるAC100V

仕様。

RA-1B-2は、AC200V仕様。

施工、取り付けが簡単。

■オプション

赤外線センサ

起動用センサ

センサ

一点押しボタンスイッチ

起動用スイッチ

スイッチ

ヒモスイッチ

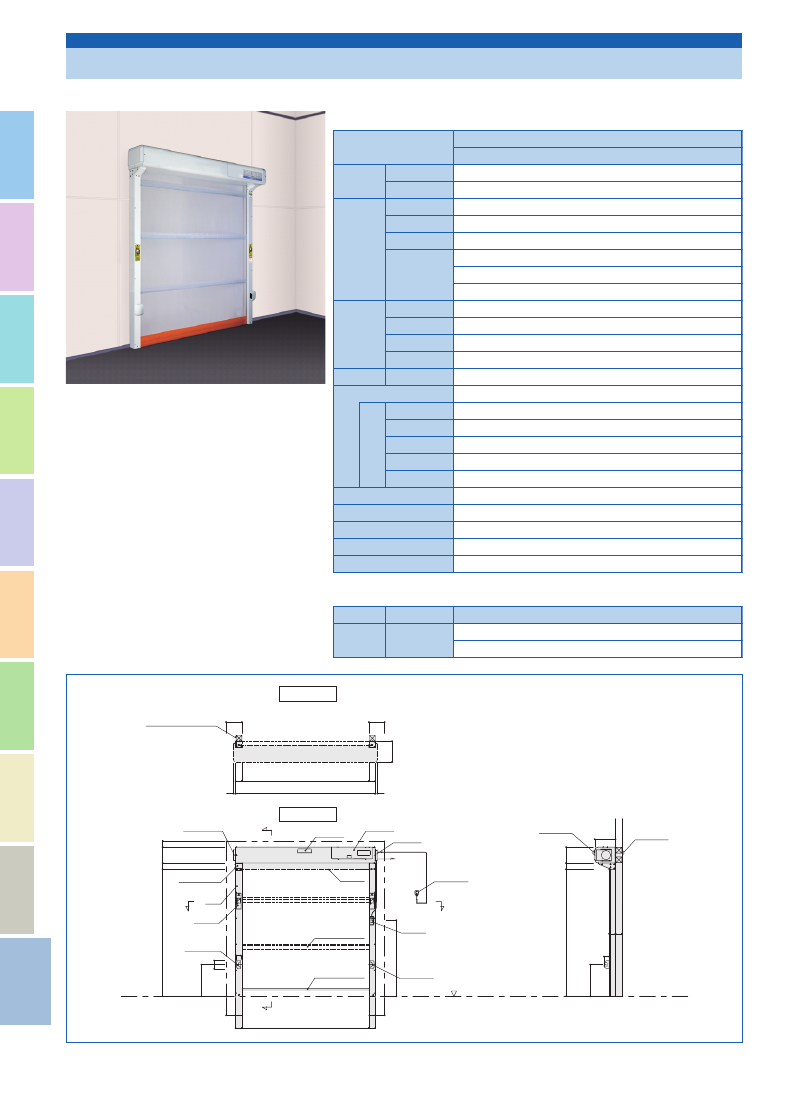

■納まり図RA-1B-1・2

かけ込まない

真下で立ち

止まらない

警告

UNIFLOW

停電

運転

通常

運転

手動

TOUCHLESS SENSOR

自動

設 定

下 降

停 止

上 昇

切換

※ 操作パネル等取付場所、現場お打合せください。
 （取付補強別途）

FL±0

ＢＯＸカバー

下段パイプ（φ38.1）

光電管センサー

Ｂ’

光電管用反射板

中間パイプ（φ19.1）

Ａ

レール

注意シール

（取付補強別途）

Ａ’

上下限リミット

※端子台内臓

（オプション）

レールブラケット

ＢＯＸカバー

一次側電源

シート垂れ

モーター側

起動用センサー

Ｂ

（オプション）

（オプション）

一点押しボタン

起動用センサー

起動用センサー

（オプション）

−

（別途工事）

St角パイプ100×100×2.3t

−

操作パネル

328

100

Ｈ（有効開口高さ）

100

Ｈ（有効開口高さ）

500

500

130

1200

100

Ｗ（有効開口幅）

100

メンテナンススペース

150

150

メンテナンススペース

65

102

100

80

100

メンテナンススペース

250.4

328

250.4

100

（Ｗ+２００）

Ｗ（有効開口幅）

100

33

33

250

メンテナンススペース

メンテナンススペース

250
