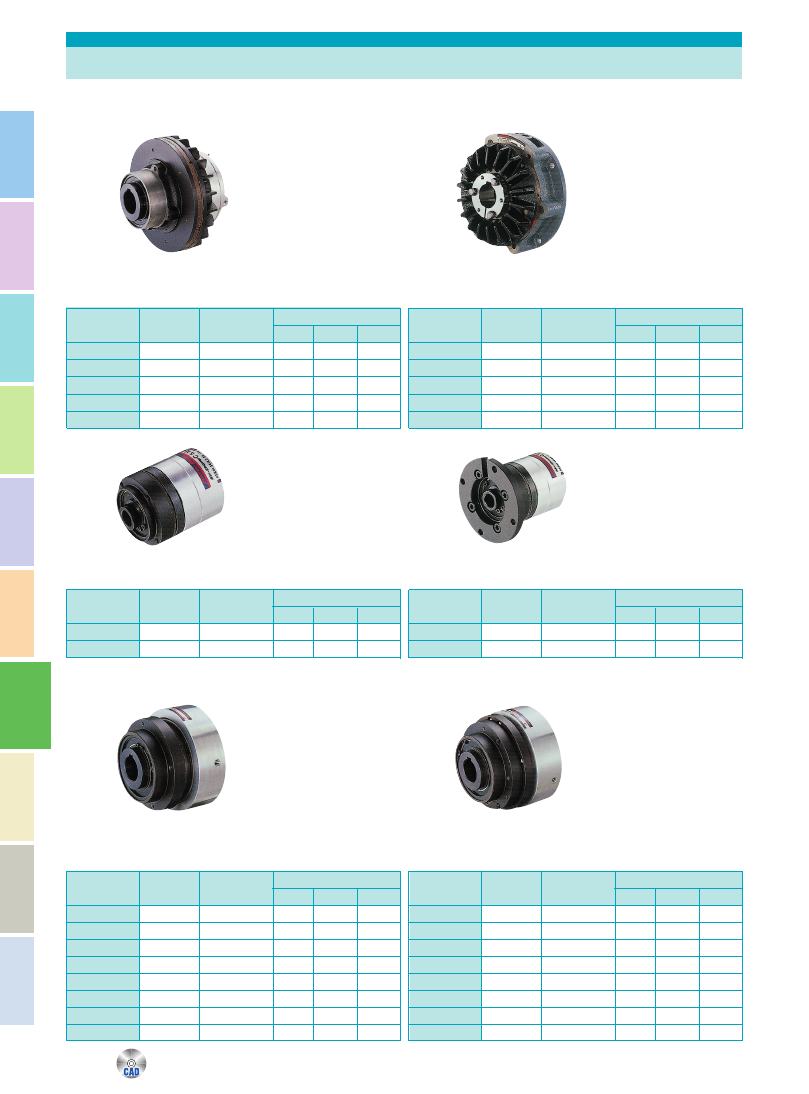

エアクラッチを代表す
る標準クラッチです。
エア動作の為、防爆性
で高頻度、高トルク、
すべりによる発熱にも
耐えます。
ソフトスタートが簡単
で連結が滑らかでトル
クは1:15
（空気圧0.4∼
6kgf/c㎡）の広範囲に
調整できます。
エアブレーキを代表す
る標準形エアブレーキ
です。放熱効果が大き
いので高頻度テンショ
ンコントロール、ソフ
トな制動に最適です。
また摩擦板は二つ割の
ため交換が容易です。
マイクロ形エアクラッ
チで標準形エアクラッ
チの特長をすべて取入
れ軽量小型化を計った
ものです。
したがってあらゆる機
械の自動化、小形化に
最適です。
マイクロ形エアブレー
キでCSMP形にブレー
キアダプタを取付ける
と ブ レ ー キ に な り ま
す。軽量、小型化され
たブレーキであらゆる
機械の自動化、小形化
に最適です。
ツース形エアクラッチ
で歯をもった２枚の円
板のかみ合わせによっ
てすべりがなく確実に
連結します。
コンパクトで高トルク
を回転数に関係なく伝
達し、解放特性は抜群
です。
シングルポジション形
エアクラッチで歯を持
った２枚の円板をボー
ルディテント機構でか
み合わせ定位置で連結
します。
２本の軸、または２個
の歯車を正確に定位置
連結する用途に最適。
■マイクロクラッチCSMP形
呼び番号
価 格
ト ル ク
外形寸法（mm）
0.6MPa
外径
総幅
軸径
CSMP 2
27,400
2.2Nm
45
62
10
CSMP 7
34,300
13.7Nm
73
85
15
■マイクロブレーキBSM形
呼び番号
価 格
ト ル ク
外形寸法（mm）
0.6MPa
外径
総幅
軸径
BSM 2
31,000
2.2Nm
64
64
10
BSM 7
38,000
13.7Nm
73
85
15
■エアブレーキBSB形
呼び番号
価 格
ト ル ク
外形寸法（mm）
0.6MPa
外径
総幅
軸径
BSB 5
42,800
53Nm
150
68.5
25
BSB10
54,100
100Nm
182
79.5
35
BSB20
89,900
216Nm
228
96
50
BSB40
138,000
510Nm
302
120
75
BSB65
240,000
636Nm
350
134
75
■エアクラッチCSCP形
呼び番号
価 格
ト ル ク
外形寸法（mm）
0.6MPa
外径
総幅
軸径
CSCP 2
53,000
26Nm
115
120
20
CSCP 5
67,200
49Nm
153
142
25
CSCP10
114,000
130Nm
205
185
35
CSCP40
166,000
330Nm
258
226
50
CSCP60
295,000
588Nm
280
260
60
■ツースクラッチCTHP形
呼び番号
価 格
ト ル ク
外形寸法（mm）
0.56MPa
外径
総幅
軸径
CTHP 16
117,000
205Nm
116
98
20
CTHP 25
124,000
274Nm
128.5
105
25
CTHP 38
160,000
402Nm
135
106
30
CTHP 55
180,000
550Nm
154
117
35
CTHP 75
207,000
804Nm
166.5
120
40
CTHP130
235,000
1411Nm
192
136
50
CTHP207
336,000
1960Nm
211
154
55
CTHP350
528,000
3610Nm
235
220
75
■シングルポジションクラッチCSPP形
呼び番号
価 格
ト ル ク
外形寸法（mm）
0.56MPa
外径
総幅
軸径
CSPP 16
150,000
205Nm
116
100
20
CSPP 25
167,000
274Nm
128.5
107
25
CSPP 38
207,000
402Nm
135
109
30
CSPP 55
228,000
550Nm
154
118
35
CSPP 75
244,000
804Nm
166.5
120.5
40
CSPP130
329,000
1411Nm
192
135
50
CSPP207
403,000
1960Nm
211
152.5
60
CSPP350
678,000
3610Nm
235
220
75
