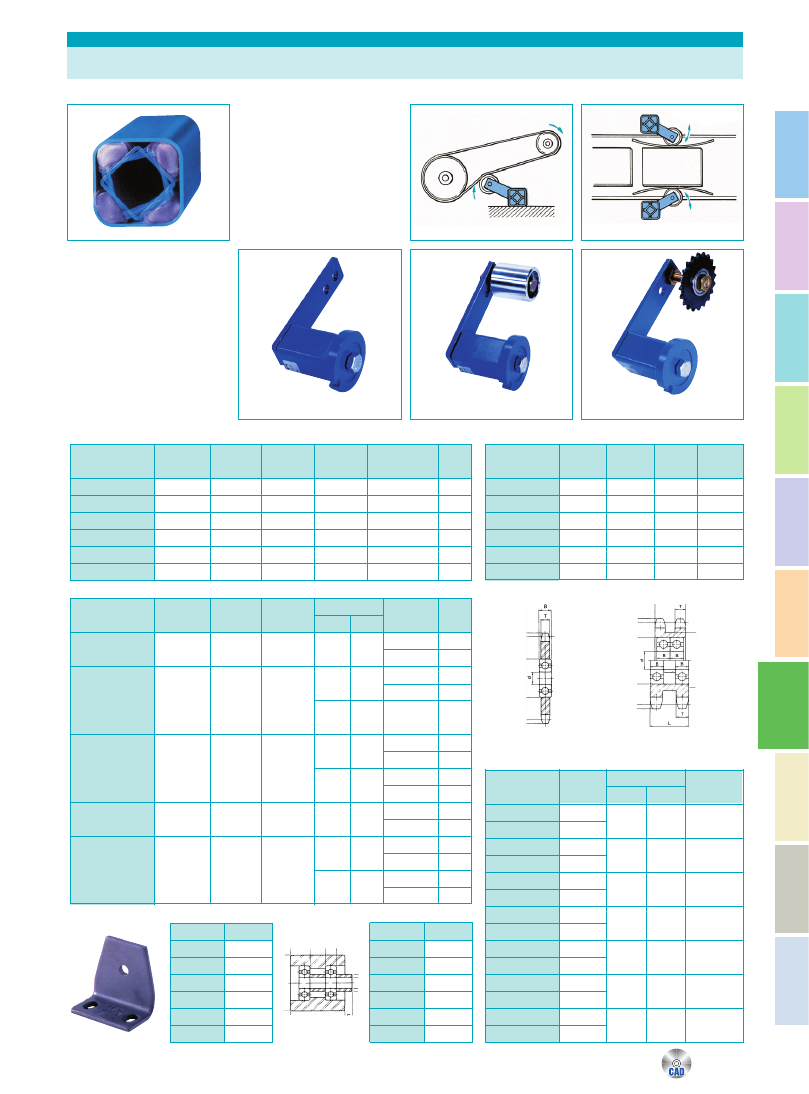

u-55

MIKI Tentioner

テンショナー

三木プーリ㈱

206251

u-55

空

圧

・

油

圧

・

真

空

直

動

シ

ス

テ

ム

・

関

連

ロ

ボ

ッ

ト

・

Ｆ

Ａ

制

御

・

検

出

・

計

測

駆

動

・

回

転

軸

受

・

素

材

・

機

械

動

力

伝

達

・

伝

動

搬

送

・

運

搬

ポ

ン

プ

・

送

風

機

・

粉

体

工

場

設

備

・

環

境

7

特 長

¡

理想的なばね特性によるオー
トテンション方式ですので伸
びや摩耗によって生じるたる
みを自動的に吸収します。

¡

ゴムによって伝達されます
ので振動や衝撃を吸収し騒
音も減少します。

¡

許容ねじり角度は最大±30゜

まで可能です。

■ベルトテンショナーRSE型

型 式

価 格

荷重範囲 最大変位 適 合

最高回転数 質量

（N）

（㎜）

ベルト

（min

−1

） （㎏）

RSE-11

7,700

０∼ 80

40

.0

Ａ

8000

0.25

RSE-15

8,910

０∼135

50

.0

Ｂ

8000

0.6

RSE-18

9,460

０∼350

50

.0

Ｂ

8000

0.8

RSE-27

15,070

０∼800

65

.0

Ｃ

6000

2.2

RSE-38

24,200 ０∼1500

87.5

−

5000

4.8

RSE-45

38,060 ０∼2600

112.5

−

4000

8.3

■タイトナーSE型

型 式

価 格

荷重範 最大変

質量

囲（N） 位（㎜） （㎏）

SE-11

4,400 ０∼ 80

40

0.2

SE-15

4,730 ０∼135

50

0.4

SE-18

5,390 ０∼350

50

0.6

SE-27

8,250 ０∼800

65

1.7

SE-38

13,090 ０∼1500

87

3.5

SE-45

22,550 ０∼2600

112

6.4

■チェーンテンショナーNSE型

型 式

価 格

荷重範囲 最大変位

チェーン

位  置 質量

（N）

（㎜）

No.

歯数 調整範囲 （㎏）

NSE-15-  35S

6,820

０∼

0

135

50

35

20

19− 41

0.55

NSE-15-  35D

9,240

24− 37

0.70

NSE-18-  35S

7,370

０∼

0

350

50

35

20

35− 54

0.75

NSE-18-  35D

9,900

38− 50

0.90

NSE-18-  40S

7,590

40

17

34− 54

0.83

NSE-18-  40D

10,450

38− 50

1.1

NSE-27-  50S

11,000

０∼

0

800

65

50

16

40− 79

2.1

NSE-27-  50D

14,520

46− 73

2.5

NSE-27-  60S

11,500

60

14

40− 79

2.2

NSE-27-  60D

15,400

46− 73

2.8

NSE-38-  80S

18,810

０∼1500

0

87.5

80

12

60− 97

4.5

NSE-38-  80D

27,280

67− 90

5.4

NSE-45-100S

30,580

０∼2600

112.5

100

11

90−155

7.5

NSE-45-100D

44,000

108−136

9.4

NSE-45-120S

35,640

120

10

90−155

8.5

NSE-45-120D

54,670

116−129 10.9

型  式

価 格

チェーン

ベアリング

№

歯数 品  番

N-15-  35S

1,980

35

20

6200ZZ

N-15-  35D

4,510

N-18-  40S

2,310

40

17

6200ZZ

N-18-  40D

5,060

N-27-  50S

2,860

50

16

6301ZZ

N-27-  50D

6,270

N-27-  60S

3,300

60

14

6301ZZ

N-27-  60D

7,260

N-38-  80S

5,720

80

12

6304ZZ

N-38-  80D

14,300

N-45-100S

7,920

100

11

6304ZZ

N-45-100D

21,340

N-45-120S

13,090

120

10

6304ZZ

N-45-120D

32,120

■ブラケットWS型   

■プーリアイドラーＲ型

型 式

価格

WS-11

880

WS-15

1,210

WS-18

1,870

WS-27

2,310

WS-38

2,530

WS-45

3,850

型 式

価格

RA-11

3,300

RA-15

4,180

RA-18

4,180

RA-27

6,930

RA-38

11,220

RA-45

15,400

金属製の内外殻に円柱形のゴ
ムを圧入した、全く新しい構
造のテンショナーです。チェ
ーン伝動をはじめ、Ｖベルト、
タイミングベルトおよび平ベ
ルトなど、すべての巻掛け伝
動用テンショナーとして最適
です。

材質：炭素鋼鋼材S35C、歯先高周波焼入

単列：Ｓ       ２列：Ｄ

■スプロケットアイドラーＮ型

テンショナー

コンベアー

タイプSE

タイプRSE

タイプNSE

使用例

材質：アルミ合金

使用例
