アルミフレームサポートシステム

スガツネ工業

LAMP Alumi Frame Saport System

236251

-172

空

圧

・

油

圧

・

真

空

直

動

シ

ス

テ

ム

・

関

連

ロ

ボ

ッ

ト

・

Ｆ

Ａ

制

御

・

検

出

・

計

測

駆

動

・

回

転

軸

受

・

素

材

・

機

械

動

力

伝

達

・

伝

動

搬

送

・

運

搬

ポ

ン

プ

・

送

風

機

・

粉

体

工

場

設

備

・

環

境

6

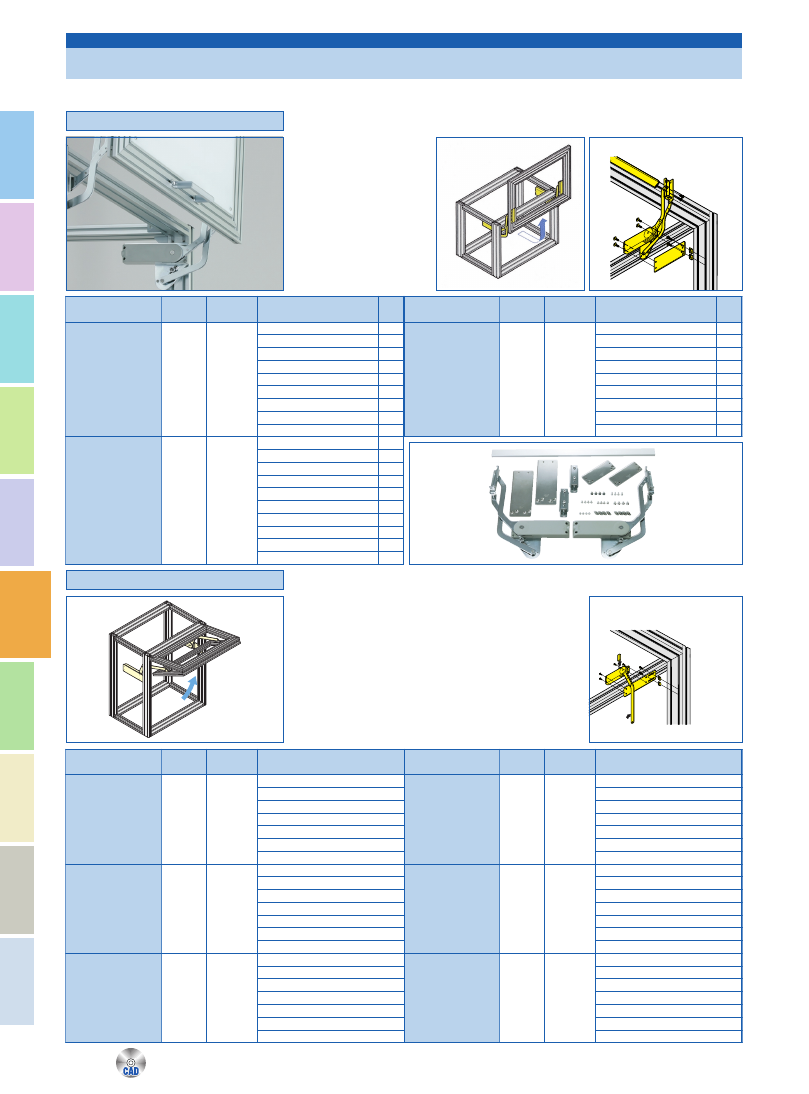

スイングリフトアップ SLUN型

扉を閉じた状態から若干手

前に

（約50∼70mm）開くと

スプリングの力で開状態

付近まで自力で開きます。

扉を開いた時、扉はキャビ

ネットの斜め上にあるため、
キャビネットの開口部が
すべて使えます。

適合フレーム、扉20×60、30×60mm
 枠、40×40mm溝幅6、8、10mm

取付方法

個数

（ヶ）

構成部品

適合アルミ
フレームmm

価格

（1セット）

セット品番

1

スイングリフトアップ SLUN- ○

扉：30×60
枠：40×40
溝幅6、8

生産中止品

AS-SLUN- ○-30-6

2

ブラケット AS-SLU-A

2

ブラケット AS-SLU-B

1

連動バー SLUB-851

4

ASナット AS-6M4

4

ASナット AS-8M4

4

M4×8 六角穴付ボタンボルト

4

M4×12 六角穴付サラボルト

12

M4×12 六角穴付ボタンボルト

1

スイングリフトアップ SLUN- ○

扉：20×60
枠：40×40
溝幅6、8

生産中止品

AS-SLUN- ○-20-6

2

ブラケット AS-SLU-A

2

ブラケット AS-SLU-B

1

連動バー SLUB-851

4

ASナット AS-8M5

4

ASナット AS-6M4

4

M4×8 六角穴付ボタンボルト

4

M5×12 六角穴付サラボルト

4

M4×8 六角穴付サラボルト

8

M4×12 六角穴付ボタンボルト

個数

（ヶ）

構成部品

適合アルミ
フレームmm

価格

（1セット）

セット品番

1

スイングリフトアップ SLUN- ○

扉：30×60
枠：40×40
溝幅8、10

生産中止品

AS-SLUN- ○-30-8

2

ブラケット AS-SLU-A

2

ブラケット AS-SLU-B

1

連動バー SLUB-851

4

ASナット AS-10M5

4

ASナット AS-8M4

4

M4×8 六角穴付ボタンボルト

4

M5×12 六角穴付サラボルト

12

M4×12 六角穴付ボタンボルト

SUS304

SUGATSUNE

SUS304

SUGATSUNE

水平折戸ユニット HBF型

オリジナルメカニズム（ラプコン）の動きにより、扉の

閉止動作をソフト＆スムーズにコントロールします。

閉止動作途中に扉から手を離してもソフトに閉止する

ため指を挟む危険が少なくなり安全です。

開閉機構にレールが無く、キャビネット内はスッキリと

しています。

適合アルミフレーム
 扉20×60mm 枠30×60mm 溝幅扉側：6mm、枠側：8mm

※

※金具を全て取り
 付けてからスト
 ッパーの紙を取
 り除いてくださ
 い。

取付方法

構成部品

適合アルミ

フレームmm

価格

（1セット）

セット品番

折戸ユニット HBF-2S

扉：20×60


溝幅6

枠：30×60


溝幅8

生産中止品

AS-HBF-2S-20-6

ブラケット AS-HBF
ASナット AS-6M4
ASナット AS-8M5
M4×8 六角穴付きボタンボルト
M5×12 六角穴付きボタンボルト
M4×12 六角穴付きボタンボルト
折戸ユニット HBF-3S

扉：20×60


溝幅6

枠：30×60


溝幅8

生産中止品

AS-HBF-3S-20-6

ブラケット AS-HBF
ASナット AS-6M4
ASナット AS-8M5
M4×8 六角穴付きボタンボルト
M5×12 六角穴付きボタンボルト
M4×12 六角穴付きボタンボルト
折戸ユニット HBF-4S

扉：20×60


溝幅6

枠：30×60


溝幅8

生産中止品

AS-HBF-4S-20-6

ブラケット AS-HBF
ASナット AS-6M4
ASナット AS-8M5
M4×8 六角穴付きボタンボルト
M5×12 六角穴付きボタンボルト
M4×12 六角穴付きボタンボルト

構成部品

適合アルミ

フレームmm

価格

（1セット）

セット品番

折戸ユニット HBF-2M

扉：20×60


溝幅6

枠：30×60


溝幅8

生産中止品

AS-HBF-2M-20-6

ブラケット AS-HBF
ASナット AS-6M4
ASナット AS-8M5
M4×8 六角穴付きボタンボルト
M5×12 六角穴付きボタンボルト
M4×12 六角穴付きボタンボルト
折戸ユニット HBF-3M

扉：20×60


溝幅6

枠：30×60


溝幅8

生産中止品

AS-HBF-3M-20-6

ブラケット AS-HBF
ASナット AS-6M4
ASナット AS-8M5
M4×8 六角穴付きボタンボルト
M5×12 六角穴付きボタンボルト
M4×12 六角穴付きボタンボルト
折戸ユニット HBF-4M

扉：20×60


溝幅6

枠：30×60


溝幅8

生産中止品

AS-HBF-4M-20-6

ブラケット AS-HBF
ASナット AS-6M4
ASナット AS-8M5
M4×8 六角穴付きボタンボルト
M5×12 六角穴付きボタンボルト
M4×12 六角穴付きボタンボルト
