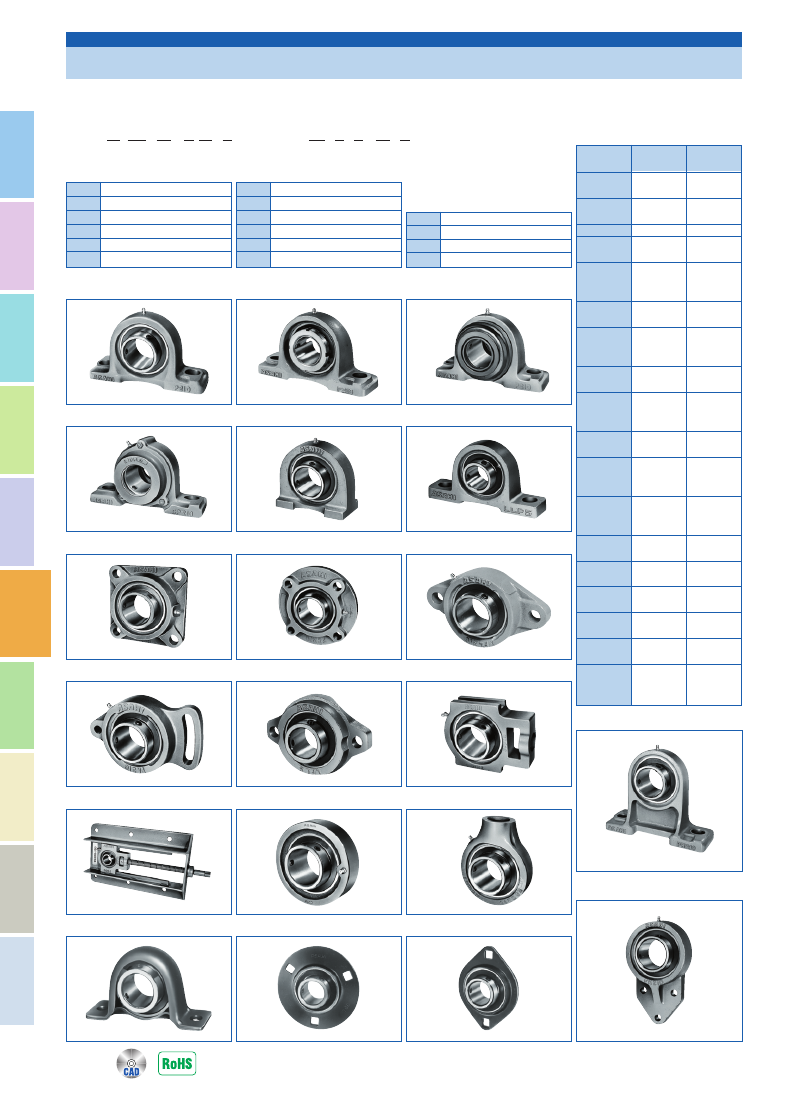

■ベアリングユニットの呼び番号
〔例1〕 C UC FL
2 15 C
〔例2〕UK F 2
07 E ＋H2307
⑤ ①
② ③ ④ ⑤
① ② ③ ④ ⑤
①軸受の形式記号
UC
円筒穴形止めねじ方式
UK
テーパ穴形アダプタ方式
B
円筒穴形止めねじ方式狭幅
UD
円筒穴形偏心カラー方式
UR
UC形で外径円筒状
SER 円筒穴形止め輪付き
②標準用軸受箱の形式記号
P
ピロー形
F
角フランジ形
FL
ひしフランジ形
FC
印ろう付丸フランジ形
FS
印ろう付角フランジ形
FK
フランジ形
③直径記号
④軸受の内径番号
⑤カバー記号
T
テークアップ形
PP
鋼板製ピロー形
C
カートリッジ形
ECH ハンガー形
■軸径寸法表
01
12
01-8
12.700
!/2
02
15
02-10
15.875
%/8
03
17
04-12
19.050
#/4
04
20
05-14
22.225
&/8
05
25
05-16
25.400
1″
06-18
28.575
1
!/8
06
30
07-20
31.750
1
!/4
07-22
34.925
1
#/8
07
35
08-24
38.100
1
!/2
08
40
09-26
41.275
1
%/8
09-28
44.450
1
#/4
09
45
10-30
47.625
1
&/8
10
50
11-32
50.800
2″
11-34
53.975
2
!/8
11
55
12-36
57.150
2
!/4
12
60
12-38
60.325
2
#/8
13-40
63.500
2
!/2
13
65
14-44
69.850
2
#/4
14
70
15
75
15-48
76.200
3″
16-50
79.375
3
!/8
16
80
17-52
82.550
3
!/4
17
85
18-56
88.900
3
!/2
18
90
呼び番号
軸 径
mm
軸 径
インチ
ピロー形ユニット
UCP形
ピロー形ユニット鋳鉄カバー付
CUCP形
角フランジ形ユニット
UCF形
ひしフランジ形ユニット
UCFA形
フレーム付テークアップユニット
UCT＋WB形
鋼板製ピロー形ユニット
BPP形
ピロー形ユニット
UKP＋H形
ピロー形ユニット
UCPA形
印ろう付フランジ形ユニット
UCFC形
ひしフランジ形ユニット
BLFL形
カートリッジ形ユニット
UCC形
鋼板製丸フランジ形ユニット
BPF形
ピロー形ユニット鋼板カバー付
UCP-C形
ピロー形ユニット
BLLP形
ひしフランジ形ユニット
UCFL形
テークアップ形ユニット
UCT形
ハンガー形ユニット
UCECH形
鋼板製ひしフランジ形ユニット
BPFL形
ピロー形ユニット
UCPH形
フランジ形ユニット
UCFK形
