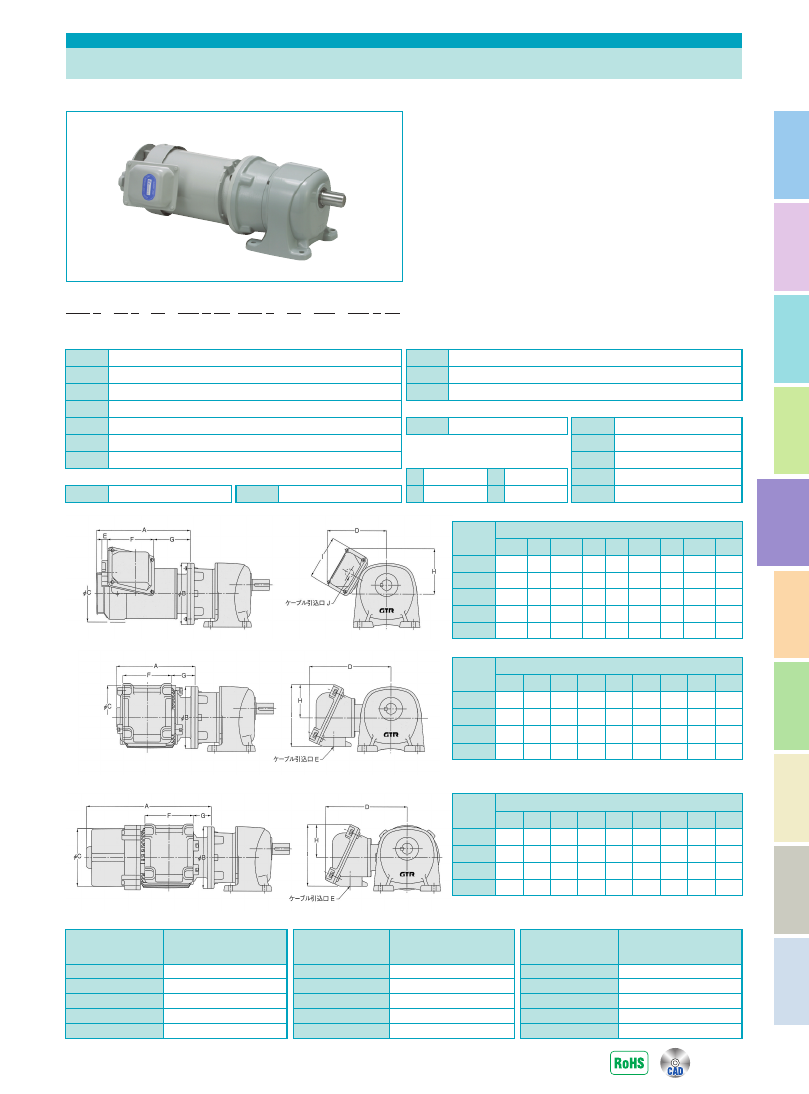

安全増防爆形・耐圧防爆形ギアモータ

 安全増防爆タイプ及び耐圧防爆タイプのギアモータを短納期

で対応します。

 安全増防爆形

国際規格に整合した新JIS規格に準拠［ExeⅡT3］

（旧eG3同等）

 新JIS規格品は従来耐圧防爆形しか使用できなかった１種危

険場でも使用できます。

（但し、雰囲気のガスの種類等によりま

す）

標準仕様で熱帯処理相当の絶縁性能・耐湿長時間メンテナ

ンスフリー

 耐圧防爆形

ブレーキ付が対応可能で幅広い危険場所と用途に使用できま

す。

形式記号
H2L S - 32 L - 80 - 040 X S1



G3L S - 40 - 100 - 075 X S2

①取付区分（タイプ）

④軸配置（直交軸のみ）

同心中空軸 フランジ取付

F2S

中空軸   フランジ取付

FS

直交軸   脚取付

H2L

直交軸   フランジ取付

H2F

平行軸   脚取付

G3L

平行軸   フランジ取付

G3F

平行軸   小フランジ取付

G3K

入力軸側から見て出力軸が左に出るもの 

L

入力軸側から見て出力軸が右に出るもの 

R

入力軸側から見て出力軸が両方に出るもの

T

②モータ区分

指定モータ取付可能型

S

③枠番及び出力軸径

出力軸径

32

⑤減速比

100：1/100

80：1/80

⑥相当容量200V/50-60Hz 220V/60Hz

三相0.2  kW

020

三相0.4  kW

040

三相0.75kW

075

三相1.5  kW

150

三相2.2  kW

220

⑦補助記号
⑧モータタイプ

耐圧防爆形

S3

安全増防爆形

S1

ブレーキ付

耐圧防爆形

S2

■安全増防爆形寸法

寸法（mm）

相当
容量

J

I

H

G

F

D

C

B

A

PF1/2

113.4

130

  75

123

138

126.6

160

224.6

0.2  kW

PF1/2

113.4

119

  95

123

156

147.6

160

247.5

0.4  kW

PF3/4

113.4

94

  93.5

123

168

166

200

254

0.75kW

PF3/4

113.4

96

148.5

123

173

186.3

200

316.5

1.5  kW

PF1

131

110

155

144

204

207

250

354

2.2  kW

■耐圧防爆形寸法

寸法（mm）

相当
容量

I

H

G

F

E

D

C

B

A

159

85

61

128

PF3/4

214

154

160

205

0.4  kW

159

85

76.5

128

PF3/4

215

172

200

287

0.75kW

128

64

63.5

159

PF3/4

245

212

200

318

1.5  kW

128

64

80

159

PF1

235

212

250

347

2.2  kW

注）1.5、2.2kWはケーブル引込口がモータの反負荷側に向きます。

■耐圧防爆形ブレーキ付寸法

寸法（mm）

相当
容量

I

H

G

F

E

D

C

B

A

159

85

46

128

PF3/4

214

150

160

326

0.4  kW

159

85

64

128

PF3/4

215

175

200

396

0.75kW

128

64

63.5

159

PF3/4

245

212

200

480

1.5  kW

128

64

67.5

159

PF1

245

212

250

484

2.2  kW

注）1.5、2.5kWはケーブル引込口がモータの反負荷側に向きます。

■耐圧防爆形モータ加算額

標準加算額

容 量

−

0.2  kW

100,500

0.4  kW

109,900

0.75kW

122,700

1.5  kW

142,400

2.2  kW

■安全増防爆形モータ加算額

標準加算額

容 量

24,100

0.2  kW

37,200

0.4  kW

42,500

0.75kW

50,200

1.5  kW

60,400

2.2  kW

■耐圧防爆形ブレーキ付モータ加算額

標準加算額

容 量

−

0.2  kW

255,600

0.4  kW

316,200

0.75kW

375,900

1.5  kW

435,200

2.2  kW

① ②

③ ④

⑤

⑥ ⑦ ⑧

① ②

③

⑤

⑥ ⑦ ⑧

注）上記のモータ標準加算額をS型減速機の標準価格防爆形に加算願います。
