デジタルゲージ
マグネスケール
Digital Guage
539231
空
圧
・
油
圧
・
真
空
直
動
シ
ス
テ
ム
・
関
連
ロ
ボ
ッ
ト
・
Ｆ
Ａ
制
御
・
検
出
・
計
測
駆
動
・
回
転
軸
受
・
素
材
・
機
械
動
力
伝
達
・
伝
動
搬
送
・
運
搬
ポ
ン
プ
・
送
風
機
・
粉
体
工
場
設
備
・
環
境

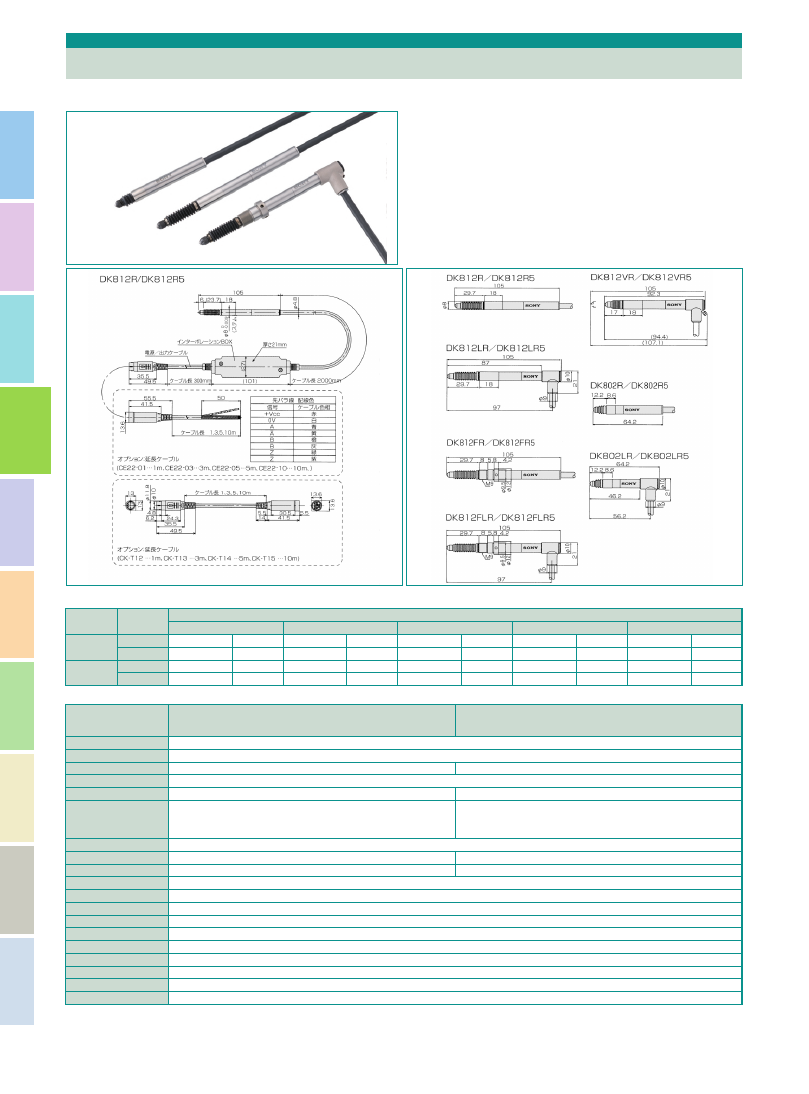

デジタルゲージ測長ユニットDKシリーズ
スリムでコンパクトながら、最小分解能0.1μmを実現しま
した。実績に裏付けられた高い信頼性と高精度磁気記録技術
が融合し、高精度測長への要望にお応えします。
最小分解能：0.1μm/0.5μm
精度：1μm（分解能0.1μmモデル）
測定範囲：2/12
■デジタルゲージ測長ユニットDKシリーズ価格
タイプ
測定長
分解能
空気押出しライトアングル
フランジライトアングル
フランジストレート
ライトアングル
ストレート
―
―
―
―
―
―
63,000
DK802LR
60,000
DK802R
2
0.1μm
88,000
DK812VR
88,000
DK812FLR
88,000
DK812FR
83,000
DK812LR
83,000
DK812R
12
―
―
―
―
―
―
53,000
DK802LR5
50,000
DK802R5
2
0.5μm
75,000
DK812VR5
75,000
DK812FLR5
75,000
DK812FR5
65,000
DK812LR5
65,000
DK812R5
12
■主な規格および仕様
DK812R5、DK812LR5、DK812FR5、DK812FLR5、
DK812VR5、DK802R5、DK802LR5
DK812R、DK812LR、DK812FR、DK812FLR、
DK812VR、DK802R、DK802LR
型 名
A／B／Z相 電圧差動型ラインドライバ出力（EIA−422準拠）
出力
2mm／12mm
測定範囲
0.5μm
0.1μm
最小分解能
100ns
最小位相差
※1
1.5μmp-p
1μmp-p
精度（20℃ にて）
測定範囲12
タイプ
下方位：0.6±0.3 N
測定範囲12
タイプ 横方位：0.5±0.3 N
測定範囲12
タイプ
上方位：0.4±0.3 N
測定範囲2
タイプ
下方位：0.45±0.25 N
測定範囲2
タイプ 横方位：0.40±0.25 N
測定範囲2
タイプ
上方位：0.35±0.25 N
測定力
一ヶ所（スピンドル移動1
の位置にて）
原点
100m/min
42m/min
最大応答速度
スチール球φ3（M2.5×0.45ねじ込み）
超硬球φ3（M2.5×0.45ねじ込み）
測定子
真空引き込み（LRタイプ）又は空気圧押出し（VRタイプ）
エアー駆動
100m/s
2
耐振動（10∼2000Hz）
1000m/s
2
耐衝撃（11ms）
IP66（インターポレーションBOXとコネクタ除く）
保護等級
0∼50℃（インターポレーションBOX：0∼40℃）
仕用温度範囲
−20∼60℃
保存温度範囲
DC＋5V ±5％
※2
電源電圧
1.8W
消費電力
約20g（測定範囲2
タイプ）、約30g（測定範囲12タイプ）
質量
※3
12m max.（後続電子部まで）
出力ケーブル長
※1 最小位相差の広い機種に関しましてはお問い合わせください。
※2 ケーブルを延長する場合には、電源電圧を＋5V∼＋5.25Vの範囲でご使用ください。
※3 ケーブルおよび後続電気部を除く
