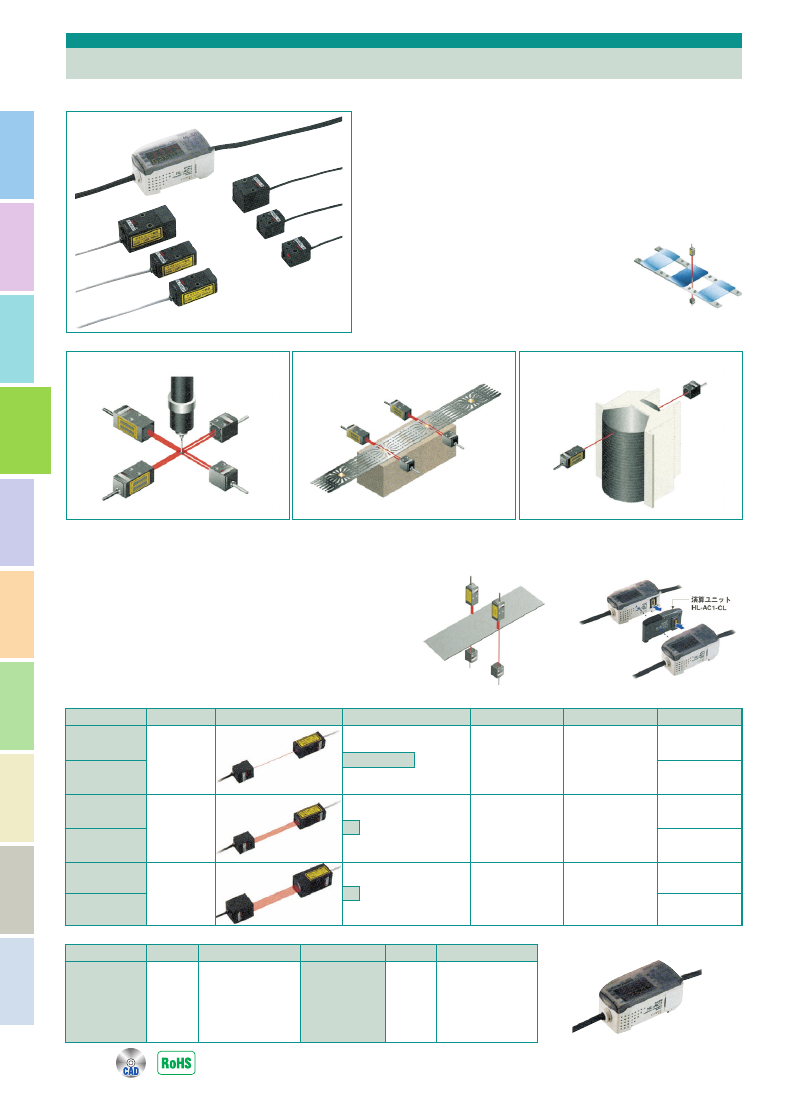

超小型レーザラインセンサ
HL-T1シリーズ
分解能4μmの高精度判別
4μm（平均回数64回）
の高分解
能により高精度の位置決めや寸
法判別が可能です。
安全性重視のクラス1レーザ採用
クラス1レーザ（JIS/IEC）
の 採 用
により、安全対策の必要はありま
せんので光電センサ感覚で安心
してご使用頂けます。
わずかな光量差を高精度に判別
わずかな光量差を判別できますの
で、
ガラスの濃淡判別や液体の
濁度判別も確実に行えます。
また、入光量
をパーセント
で 表 示 でき
ます の で 透
過率の判定
も可能です。
■HL-T1シリーズ用途例
最小検出物体
φ
8 μ m
ビーム径φ1
のレーザが、ボンディングワイヤなどマイクロ
メートルオーダーの微小物体検出を可能にしました。
長距離検出
HL-T1005A（F）/T1010A（F）500
、HL-T1001A（F）2mの
長距離検出を実現しました。
FDA規格適合タイプを用意
米国への輸出機械に最適なFDA規格適合タイプを用意しました。
位置決めティーチング／2点ティーチング／オートマチック
ティーチングの3方式のティーチングが可能。
2台のセンサの演算が可能
コントローラ間に演算ユニット
（オプション）
を連結するだけで、
2台のセンサの演算（加、減算）
が可能。
■超小型レーザラインセンサHL-T1シリーズ種類
適合規格
最小検出物体
検出幅
検出距離
形 状
種 類
型式名
JIS／IEC
φ8μm不透明体
検出距離500∼2,000
にてφ50μm不透明体
φ1
検出距離500∼2,000
にてφ1∼φ2.5
ビーム径
φ1
タイプ
HL-T1001A
FDA／IEC／JIS
HL-T1001F
JIS／IEC
φ0.05
不透明体
5
検出幅5
タイプ
HL-T1005A
FDA／IEC／JIS
HL-T1005F
JIS／IEC
φ0.1
不透明体
10
検出幅10
タイプ
HL-T1010A
FDA／IEC／JIS
HL-T1010F
■コントローラ
出力
種類
型式名
出力
種類
型式名
PNPトランジスタ
オープンコレクタ
（判定出力）
電流／電圧出力
（リニア出力）
PNP
出力タイプ
HL-AC1P
NPNトランジスタ
オープンコレクタ
（判定出力）
電流／電圧出力
（リニア出力）
NPN
出力タイプ
HL-AC1
チップ部品の姿勢確認
リードフレームの着座不良検出
ウェーハカセット内のウェーハ検出
（ ）（ ）
2m
500
