SUNX  検査・判別・測定用センサ

SUNX



SUNX Sensors for Inspection, Distinction and Measurement

102432



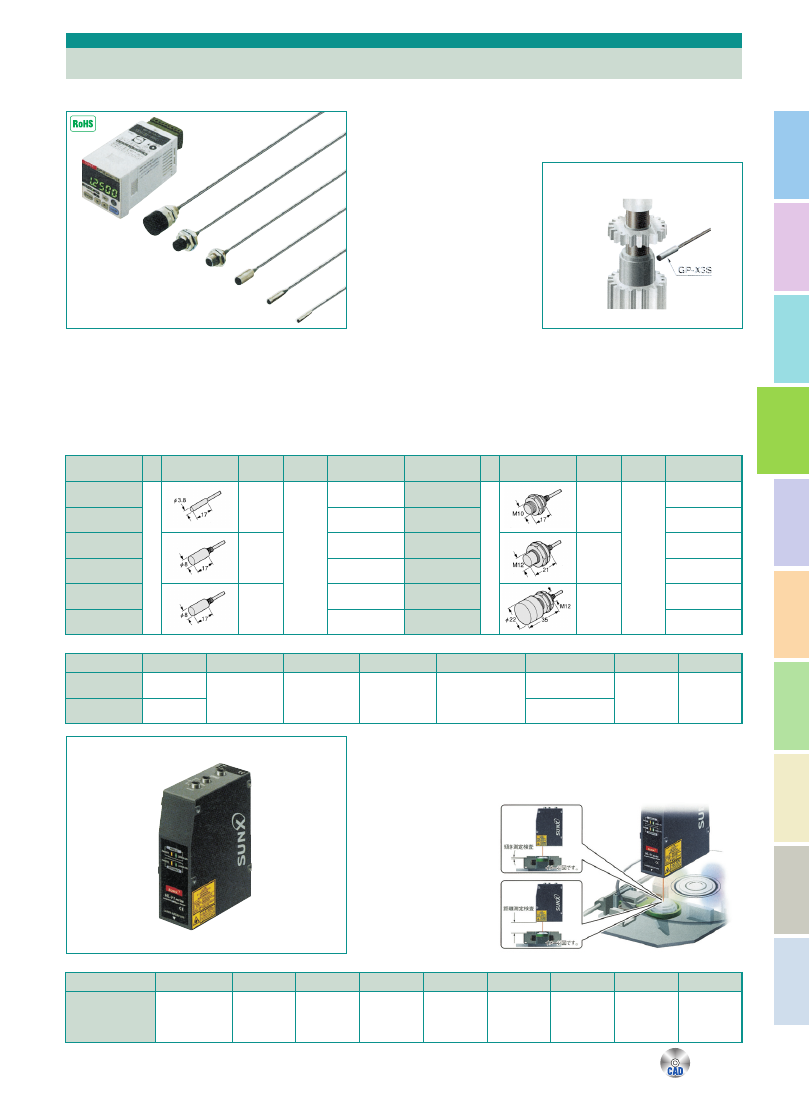

高速・高精度渦電流式デジタル変位センサ

GP-Xシリーズ

超高速サンプリング25μs高分解能
0.02% F.S.さらに 多 彩なデ ータ収
集・処理を新提案
直線性±0.3% F.S.をステンレ

ス・鉄で実現

 ワークの材質に影響されない正確

な測定が可能です。ステンレス、

鉄、アルミに対応した特性をコント

ローラに入力済。各材質に最適な

設定をご使用頂けます。

アプリケーション

測定データの収集・分析に最適なインテリジェントモニタ
 GP-XAiM(オプション)

を用意

 従来オシロスコープでしかできなかった測定値の波形のモニ

タリングや各種条件設定・機能設定のセーブ/ロードがパソ

コンで簡単に行なえます。

IP67gのセンサヘッドバリエーション
 IP67g(JEM)

の耐油形です。

視認性に優れた、5桁2段の2色デジタル表示
 測定値が設定範囲内(GO)

の場合、下段に緑色でデジタル

表示されます。設定範囲外の場合(HI、LO)

は、上段に橙色で

デジタル表示されます。

RS232C通信用コネクタを標準装備

BCD出力ユニットGP-XBCD(オプション)を用意

センサ間のデータリングが可能

■渦電流式デジタル変位センサ種類

比較出力

標準検

出物体

検出距離

)

形状(

)

セット型式名

(センサヘッド型式)

比較出力

標準検

出物体

検出距離

)

形状(

)

セット型式名

(センサヘッド型式)

NPNトランジスタ

オープンコレクタ

SUS304/鉄
60×60×t1



0∼2

GP-XC10M

(GP-X10M)

NPNトランジスタ

オープンコレクタ

SUS304/鉄
60×60×t1



0∼0.8

GP-XC3S

(GP-X3S)

PNPトランジスタ

オープンコレクタ

GP-XC10M-P

(GP-X10M)

PNPトランジスタ

オープンコレクタ

GP-XC3S-P

(GP-X3S)

NPNトランジスタ

オープンコレクタ

0∼5

GP-XC12ML

(GP-X12ML)

NPNトランジスタ

オープンコレクタ

0∼1

GP-XC5S

(GP-X5S)

PNPトランジスタ

オープンコレクタ

GP-XC12ML-P

(GP-X12ML)

PNPトランジスタ

オープンコレクタ

GP-XC5S-P

(GP-X5S)

NPNトランジスタ

オープンコレクタ

0∼10

GP-XC22KL

(GP-X22KL)

NPNトランジスタ

オープンコレクタ

0∼2

GP-XC8S

(GP-X8S)

PNPトランジスタ

オープンコレクタ

GP-XC22KL-P

(GP-X22KL)

PNPトランジスタ

オープンコレクタ

GP-XC8S-P

(GP-X8S)

■コントローラ

ビデオ出力

電源電圧

シリアル入出力

アナログ電圧出力

レーザスポット径

直線性

分解能

測定範囲

測定中心距離

型式名

NTSC

方式準拠

24V DC

±10%

RS-232C

−5∼+5V

F.S

φ1



±0.5%F.S

角度:5''
距離:5 μ m

角度:±3960''

距離:±1.5



50



HL-V1

外形寸法(

)

使用周囲温度

比較出力

(HI、

GO、

LD)

アナログ電圧出力

直線性

分解能

電源電圧

種類

セット型式名

W48

×

H48

×

D83

0∼+50℃

NPNトランジスタ

オープンコレクタ

出力電圧:−5∼+5V

出力インピーダンス

約100Ω

±0.3%F.S

以内

0.02%F.S.

(64回平均処理)

24VDC

±10%

NPN出力

GP-XC□

PNPトランジスタ

オープンコレクタ

PNP出力

GP-XC□-P

■レーザ角度・高さ変位センサHL-V1シリーズ

高精度レーザ角度・高さ変位センサ

HL-V1シリーズ

高精度測定
 測定精度は角度分解

能5''(5/3600゜

)、距離

分解能は5μmを実現。

同時測定メリット
 1台の測 定 器で2種 類

の測定を同時に行なえ

ば、負担が大幅に軽減

され、また精度自体の

向上が期待できます。

光ピックアップ検査例
