・HL-C203□
・HL-C201□

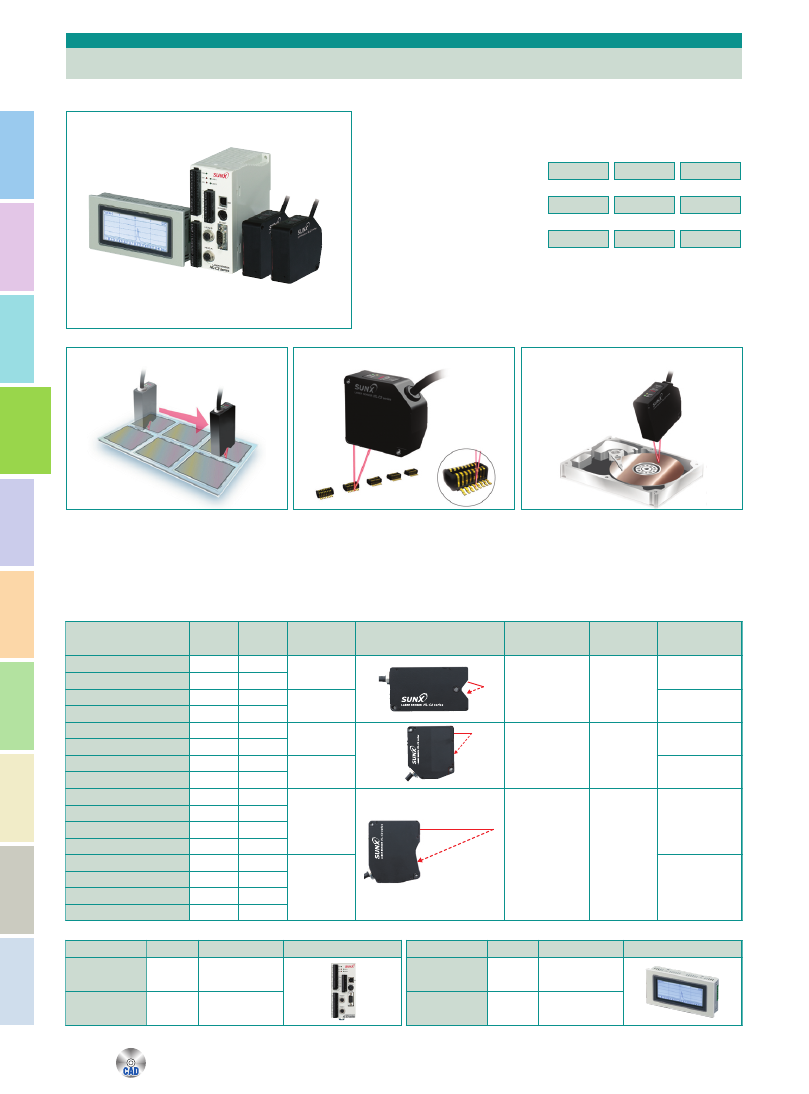

超高速・高精度レーザ変位センサ
HL-C2シリーズ
業界最高峰の基本性能
反射型レーザ変位センサに求
められる3つの基本性能におい
て業界最高峰の性能を達成し
ました。
サンプリング
直線性
分解能
100KHz
±0.03％
0.025μm
100KHz
±0.03％
0.01μm
HDLC-CMOSセンサ
HL-C2 シリーズ専用にHDLC-CMOSセンサを開発。最新のCMOSプ
ロセス技術と受光素子チップ上に独自の信号処理回路を集積化した
「システム・オン・チップ」化により、高密度の受光セル部と限界に近い
処理スピードが得られました。
■HL-C2シリーズ用途例
HiRレンズ
HDLC-CMOSセンサに最適な高解像度レンズを新たに設
計。当社最新の光学シミュレーションを用いて極限まで
収差を低減しました。
あらゆる角度の光を受光部に極小点で結像させることが
可能となり、さらなる高精度化を実現しました。
MSGB
独自の光学配置と絞り構造により、理想的な近似ガウス
分布の放射強度を持つ高品質なレーザ光を実現。また、
受光量の変化にも瞬時に追従でき最適な投光状態を常に
保てるよう、投光量調節機能に新しいアルゴリズムを搭
載しました。（特許出願中）
パターン付ガラスの位置測定
狭ピッチコネクタの足ピン浮き検出
HDDの面ブレ測定
■超高速・高精度レーザ変位センサHL-C2シリーズ種類
ビーム径
分解能
測定中心距離およ
び測定範囲
形状
種類
規格適合
価格
型式名
約φ20μm
0.01μm
（0.25μm）
10±1mm
小スポット
タイプ
JIS／IEC
912,000
HL-C201A（HL-C201AE）
FDA
931,000
HL-C201F（HL-C201FE）
約20×700μm
ラインスポット
タイプ
JIS／IEC
912,000
HL-C201A-MK（HL-C201AE-MK）
FDA
931,000
HL-C201F-MK（HL-C201FE-MK）
約φ30μm
0.025μm
（0.25μm）
30±5mm
小スポット
タイプ
JIS／IEC
570,000
HL-C203B（HL-C203BE）
FDA
589,000
HL-C203F（HL-C203FE）
約30×1,200μm
ラインスポット
タイプ
JIS／IEC
570,000
HL-C203B-MK（HL-C203BE-MK）
FDA
589,000
HL-C203F-MK（HL-C203FE-MK）
約φ80μm
0.1μm
（0.25μm）
110±15mm
小スポット
タイプ
JIS／IEC
570,000
HL-C211B（HL-C211BE）
FDA
589,000
HL-C211F（HL-C211FE）
JIS／IEC
570,000
HL-C211C（HL-C211CE）
FDA
589,000
HL-C211F5（HL-C211F5E）
約80×1,700μm
ラインスポット
タイプ
JIS／IEC
570,000
HL-C211B-MK（HL-C211BE-MK）
FDA
589,000
HL-C211F-MK（HL-C211FE-MK）
JIS／IEC
570,000
HL-C211C-MK（HL-C211CE-MK）
FDA
589,000
HL-C211F5-MK（HL-C211F5E-MK）
■コントローラ
形 状
種 類
価 格
型式名
NPNタイプ
456,000
HL-C2C
（HL-C2CE）
PNPタイプ
456,000
HL-C2C-P
（HL-C2CE-P）
形 状
種 類
価 格
型式名
日本語表示
856,000
HL-C2DP
英語表示
856,000
HL-C2DP-EX
注）本品は
“外国為替及び外国貿易法”
で定められた輸出規制に該当します。但し、
カッコ内の機種は
“外国為替及び外国貿易法”
で定められた輸出規制に該当しないコントロー
ラとの組み合わせで使用することを条件に、輸出規制に該当しない製品となります。
この場合、最小分解能は0.25μmとなります。詳細については、
お問い合わせください。
