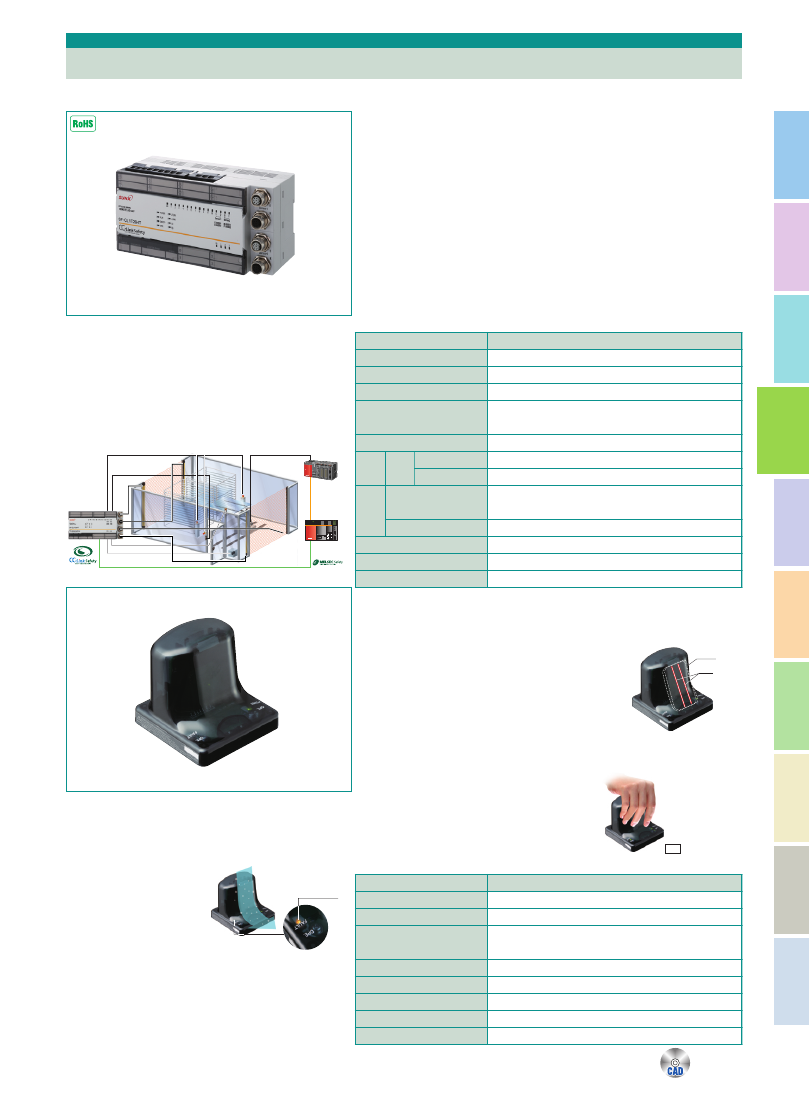

SUNX リモートI/Oユニット・光線式起動スイッチ
SUNX Remote Control I/O Units・Photoelectron type start Switch
102432
SUNX
ライトカーテン接続用リモートI/Oユニット
SF-CL1T264T
ライトカーテン・安全機器を安全フィールドネットワークCC-Link
Safetyに接続しネットワーク制御できます。
CC-Link Safetyは、フィールドネットワークCC-Linkの通信異常検出
機能を強化し、機械安全に適用できるように拡張した安全フィール
ドネットワークで国際安全規格ISO13849-1（JIS B 9705-1）制御カテ
ゴリ4に適合しています。
省配線！ライトカーテンSF4Bシリーズを簡単接続
ライトカーテンSF4Bシリーズを2セットまでコネクタで簡単に接
続できます。
（端子台を使用すれば2セット以上の接続も可能です）
■SF-CL1T264T仕様・価格
端子台の着脱が可能
端子台は接続したまま着脱ができるためメンテ
ナンス時の工数を削減します。
安全機器をまとめてCC-Link Safetyへ接続
ライトカーテン以外の周辺機器I/Oも接続できま
す の で、安 全 回 路 の 信 号 を 集 約 し てCC-Link
Safetyへ伝送し制御できます。
SF-CL1T264T
型式名
188,000
価 格
SF4Bシリーズ
接続可能なライトカーテン
IEC 61508によるSIL3
適合規格
ISO 13849-1（EN 954-1、JIS B 9705-1）
によるカテゴリ4に対応可能
制御カテゴリ
24V DC±10％
電源電圧
2セット（干渉防止機能付）
ライトカーテン入力
入力
点数
入力
仕様
6点（入力端子12点）
端子台入力
4点（ソース＋シンクタイプ選択時）
2点（ソース＋ソースタイプ選択時）
出力点数
出力
仕様
24V DC
定格負荷電圧
1局
占有局数
0∼＋55℃
使用周囲温度
W190×H83×D98mm
外形寸法
リモートI/ Oユニット
SF-CL1T264T
一般PLC
〈ロボット制御〉
安全PLC
（安全シーケンサ）
〈安全制御〉
表示灯
（出力）
セーフティドアスイッチ
AZM200
（入力）
非常停止命令
（出力）
コンタクタ
非常停止スイッチ
（入力）
ライトカーテン
（入力
入力）
ライトカーテン
（入力
入力）
ライトカーテン
（入力）
ライトカーテン
（入力）
B
A
C
コンタクタ
B
A
C
光線式起動スイッチ
SW-101
スイッチ操作はそっと触れるだけ
光線式（2光軸）
ですから、検出面に手が触
れるだけで光を遮光し装置を起動させます。
「押す力」は一切不要です。手や指に負担を
かけません。腱鞘炎につながるダメージを軽
減し長時間の作業も安心です。
外部入力表示灯を装備
外部入力表示灯を2系統（2色）装備していますので、作業指示灯など
様々な用途に使用できます。
落下物による誤動作を低減
応答時間を落下物が転がり落
ちる時間では反応しないよう
にわずかに遅らせて設定。
■SW-101仕様・価格
光軸
検出面
手 →
検出
汚れによる誤動作を防止
本体形状は、ゴミやホコリなどの付着による誤
動作が起こりにくい流線形です。
また、ホコリなどの付着による遮光状態が10秒
以上続くと無効とな
り、異常表示灯を点灯
させます。
長寿命のフォトモスリレーを採用
出力にフォトモスリレーを採用していますので、
マイナスコモン・プラスコモンに1台で対応。ま
た、有接点タイプのようなリレーの定期交換は
必要ありません。
●ゴミが溜まりにくい
●物を置けない
●異常表示灯を装備
異常表示灯
（黄色）
10 秒以上遮光で点灯
SW-101
型式名
31,200
価 格
透過型光電センサ式（2光軸）
検出方式
CSA 22.2 No.14、CSA 22.2 No.0.8、ANSI/NFPA 79
UL 508、EN 60947-5-2（EMCのみ）
適合規格
12∼24V DC±10％
電源電圧
半導体フォトモスリレー出力×3
出力
検出時：100ms以下、非検出時：50ms以下
応答時間
−25∼＋50℃
使用周囲温度
W80×H104.3×D80mm
外形寸法
