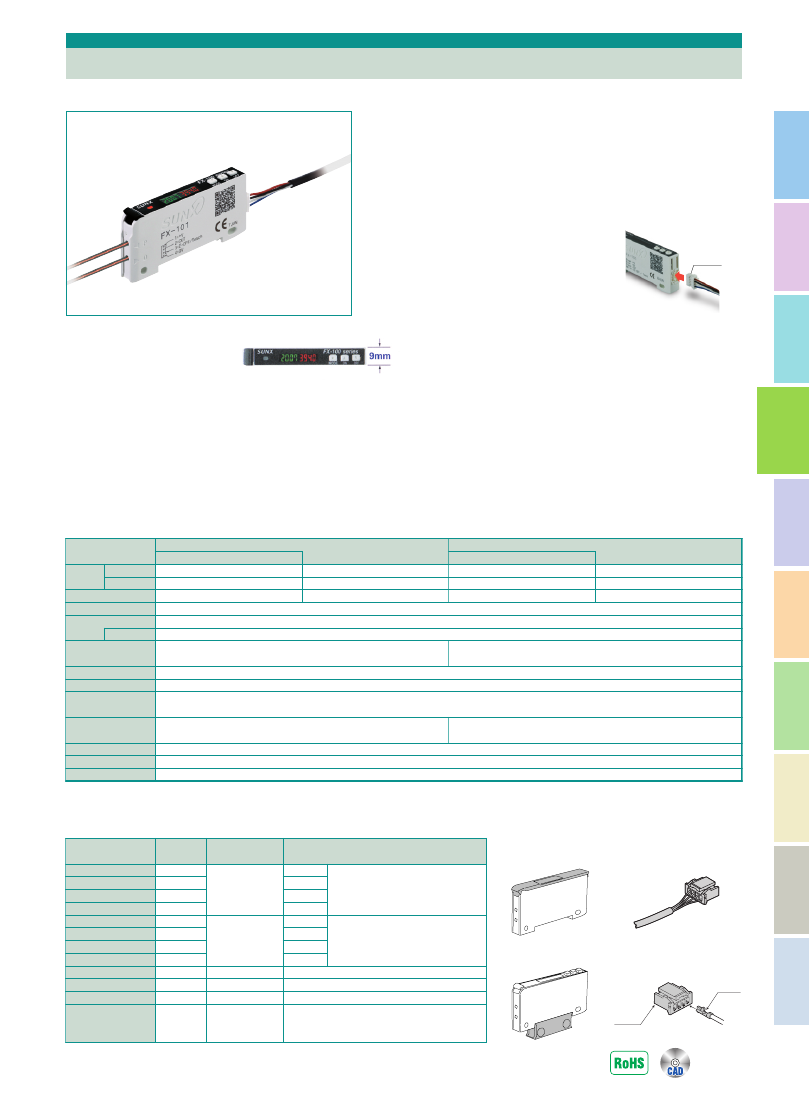

SUNX ファイバセンサ

SUNX Fiber Sensors

102432

SUNX

デジタルファイバセンサ

FX-100シリーズ

扱いやすいデジタル2画面
しきい値・入光量を同時に確認でき、また各種設定時に格段の操

作性を発揮するデジタル2画面を搭載しました。

市販コネクタで配線可能
センサ購入後のコネクタ加工費や加工に

かかわるリードタイムが大幅に削減でき
ます。デジタル圧力センサDP-100シリー
ズやマイクロフォトセンサPM-64シリー
ズとコネクタ部材を共通化できます。

市販コネクタ

省スペースに貢献、幅9mmのスリムサイズ
デジタル2 画面表示を搭載

しながら幅9mmのスリム
サイズを実現しました。

セットアップを容易にするクイック・コード入力機能
あらかじめ設定してある「コード（数字）」を入力するだけ

でセンサの設定が可能です。誤って設定変更してしまっ
てもコード入力すればすぐに復帰可能です。

ON/OFFボタンで簡単ティーチング（SETモード）
検出したい場所・状態でONボタン、それ以外でOFFボタ

ンを押すだけでティーチング設定ができます。入光時ON、
非入光時ONの区別をする手間がなくなりました。

入光量表示のばらつき解消GETA機能（PROモード）
GETA機能を使うことにより、任意の値に補正できますの

で見た目のばらつきが解消でき、作業手順書などの作成
もしやすくなります。

メンテナンスの手間を省くしきい値追従周期設定機能
任意の周期で入光量を確認し、しきい値の再設定を自動

で行います。

微小物体、透明体の検出を安定させる技光量可変機能
センサの投光量を減光して検出を安定させることができます。
工数・人的ミスを削減設定コピー機能
ファイバセンサを接続することにより、マスタセンサの

設定内容をデータ通信にてコピーできます。

長距離タイプ

標準タイプ

種類

ケーブルセット

FX-102

FX-102-CC2

FX-101

FX-101-CC2

NPN出力

型式名

FX-102P

FX-102P-CC2

FX-101P

FX-101P-CC2

PNP出力

11,000

11,400

11,000

11,400

価

格

12∼24V DC±10％

電

源

電

圧

NPNトランジスタ・オープンコレクタまたはPNPトランジスタ・オープンコレクタ

出

力

入光時ON／非入光時ON SETモードにて選択可能

出力動作

投光周波数1：2.5ms以下、投光周波数2：2.8ms以下
投光周波数3：3.2ms以下、投光周波数4：5.0ms以下

投光周波数0：250μs以下、投光周波数1：450μs以下
投光周波数2：500μs以下、投光周波数3：600μs以下

応

答

時

間

2点ティーチング／リミットティーチング／フルオートティーチング

感度設定方法

4桁（緑色）＋4桁（赤色）LCD表示

デジタル表示

オンディレイタイマ／オフディレイタイマ有効／無効切換式（タイマ時間：1ms、5ms、10ms、20ms、40ms、50ms、

100ms、500ms、1,000ms）

タイマ機能

装備投光周波数切換式（注1）

（投光周波数1、2、3、4で機能）

装備投光周波数切換式（注1）

（投光周波数1、2、3で機能）

干渉防止機能

−10∼＋55℃（注2）

使用周囲温度

赤色LED（発光ピーク波長：632nm）

投光素子（変調式）

W9×H30×D64.5mm

外

形

寸

法

■FX101形、FX102形ファイバセンサ仕様および価格

注1）干渉防止機能を使用する際は、アンプの投光周波数を互いに異なる値に設定してください。但し、FX-101（P）／FX-101（P）-CC2の投光周波数0（工場

出荷状態）は、干渉防止機能が働きませんのでご注意ください。

注2）本製品を並べてご使用になる場合の使用周囲温度は、上記の通りです。4∼7台：−10∼＋50℃、8∼16台：−10∼＋45℃

■オプション

内容

品名

価格

型式名

0.2mm

4芯片側コネクタ付

キャブタイヤケーブル

ケーブル外径：φ3.7mm

長さ1m

コネクタ付

ケーブル

480

CN-14A-C1

長さ2m

640

CN-14A-C2（注1）

長さ3m

780

CN-14A-C3

長さ5m

1,080

CN-14A-C5

0.2mm

4芯片側コネクタ付

キャブタイヤケーブル

ケーブル外径：φ3.7mm

長さ1m

コネクタ付

ケーブル

（耐屈曲タイプ）

960

CN-14A-R-C1

長さ2m

1,380

CN-14A-R-C2

長さ3m

1,800

CN-14A-R-C3

長さ5m

2,220

CN-14A-R-C5

ハウジング10個、コンタクト40個セット

コネクタ

1,500

CN-14A

アンプの調整面を保護します。

保護カバー

440

FC-FX-1

アンプ専用の取付具です。

アンプ取付具

220

MS-DIN-4

DINレールへの取り付け状態によりアン
プが動く場合に、両端からはさみ込むよ
うにしてアンプを固定します。

エンドプレート

460

（2個セット）

MS-DIN-E

注1）ケーブルセットタイプ（FX-10□-CC2）には付属しています。

ハウジング

コンタクト
