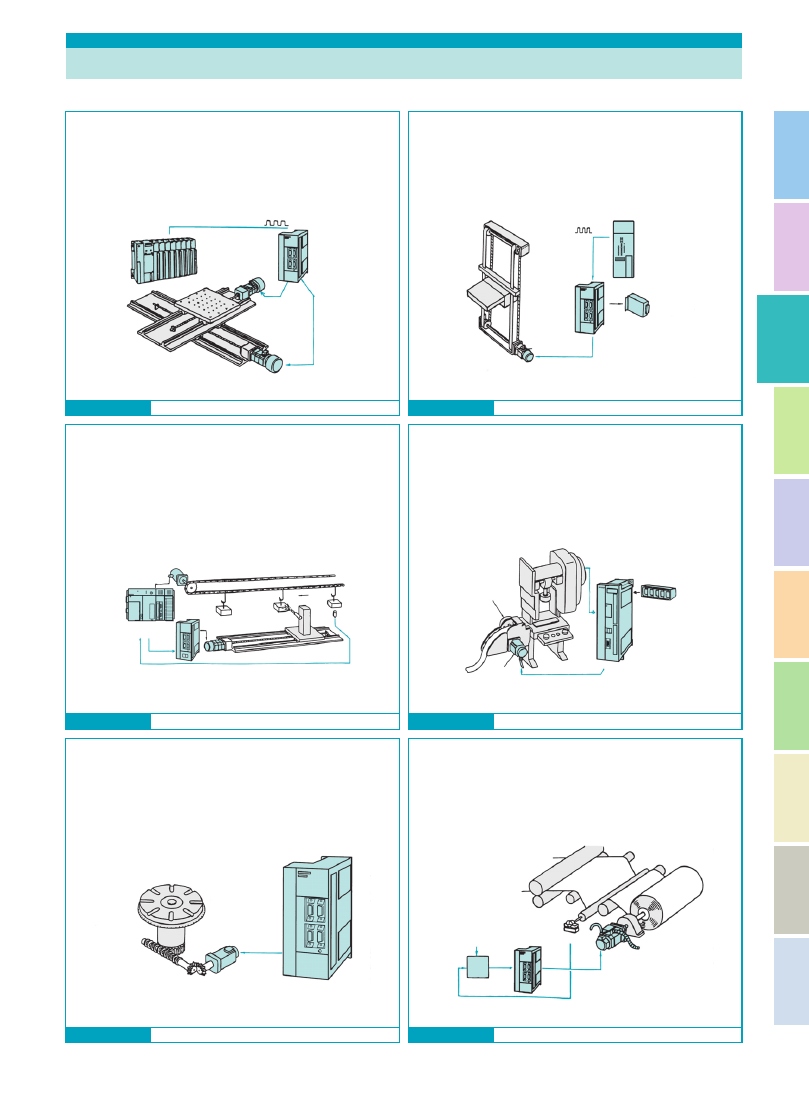

用途例・使用例
Applications Sample
制
御
・
検
出
・
計
測
駆
動
・
回
転
軸
受
・
素
材
・
機
械
動
力
伝
達
・
伝
動
搬
送
・
運
搬
ポ
ン
プ
・
送
風
機
・
粉
体
工
場
設
備
・
環
境
空
圧
・
油
圧
・
真
空
直
動
シ
ス
テ
ム
・
関
連
ロ
ボ
ッ
ト
・
Ｆ
Ａ
三菱ACサーボMELSERVO-J3シリーズ
X-Yテーブルに
シーケンサで任意にプログラムを組んで連続的にX-Y専用テーブ
ルをACサーボにより高速、高精度な位置決めを行う。
SSCNETⅢ
MR-J3-B
HF-KP
HF-KP
QD75MH2
掲載ページ
-1∼-13
三菱ACサーボMELSERVO-J3シリーズ
垂直搬送に
FX-10GM位置決めユニットのプログラムにより昇降リフタの搬送位置
決めを行う。停電防止のため、電磁ブレーキ付サーボモータを使用する。
リフタ
S
S
C
N
E
T
Ⅲ
FX3U-20SSC-H
MR-RB
回生オプション
MR-J3-B
HF-SP-B
掲載ページ
-1∼-13
三菱ACサーボMELSERVO-J3シリーズ
塗装ライン周期送りに
センサにより製品の位置を検出しエンコーダ信号により同期送り
をする。所定距離送ってから原位置へ戻り、次製品の到着を待つ。
同期送用エンコーダ
A171SH
MR-J3-B
HF-SP
セ
ン
サ
Q172DCPU
掲載ページ
-1∼-13
三菱ACサーボMELSERVO-J3シリーズ
プレス・ロールフィーダーに
ACサーボモータで、フィールドロール駆動し、材料を定寸長さだ
け供給する。材料は金型が開いている間にプレスに供給され、位
置決め完了後、打ち抜かれる。送り量は、外部ディジスイッチに
て設定し位置決め機能内蔵サーボアンプに指令します。
プレス本体
カムスイッチ
ロールフィーダ
サーボモータ
MR-J3-T
ディジスイッチ
掲載ページ
-1∼-13
三菱ACサーボMELSERVO-J3シリーズ
割出盤・インデックス
円テーブルの角度割出しを行う。割出し角度は内部（プログラム）
設定可能です。
インデックステーブル
ウォーム歯車
サーボモータ
HF-SP
MR-J3-T（特殊）
掲載ページ
-1∼-13
三菱ACサーボMELSERVO-J3シリーズ
トルク制御・張力制御に
トルク制御モードのディジタルサーボと張力検出器・張力制御ユ
ニットとを組み合わせて、シート材の巻き取り張力制御を行う。
サーボアンプ
MR-J3-A
HF-SP
LX-TD
LE-40MTA
検出器
トルク
指令入力
張力
制御
ユニット
掲載ページ
-1∼-13
