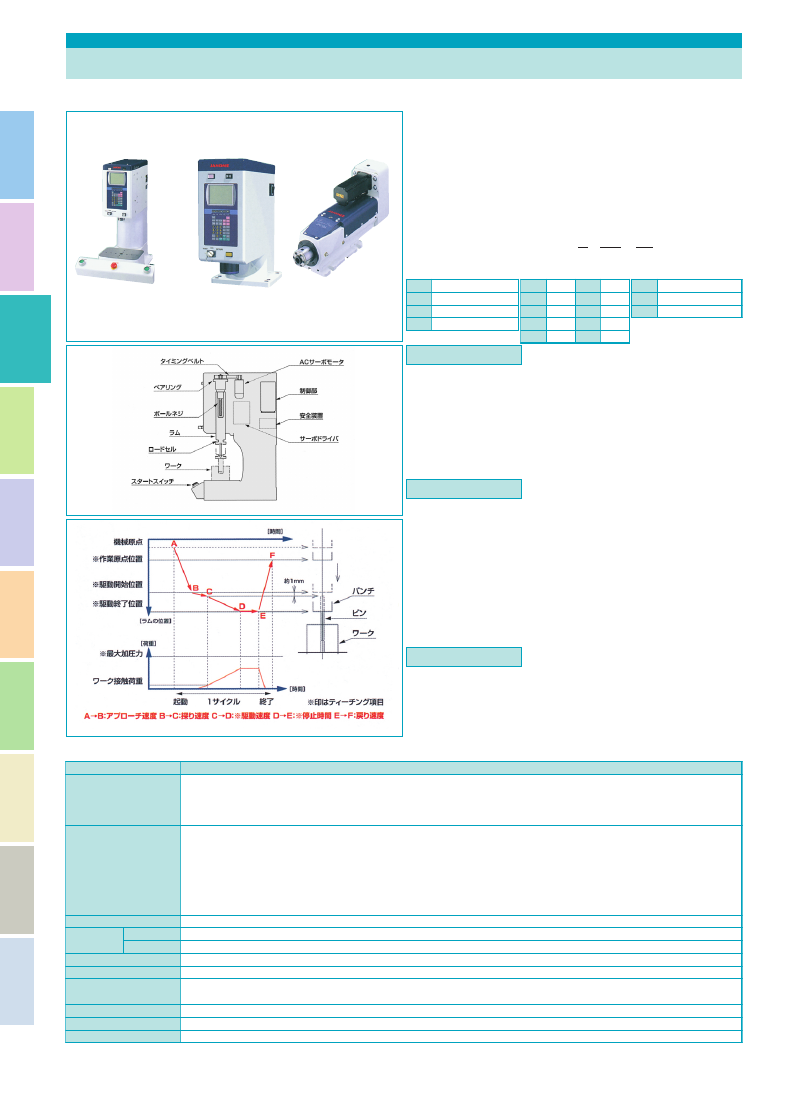

超精密サーボプレス
JANOME Electra Press JP Series
蛇の目ミシン工業
554531
空
圧
・
油
圧
・
真
空
直
動
シ
ス
テ
ム
・
関
連
ロ
ボ
ッ
ト
・
Ｆ
Ａ
制
御
・
検
出
・
計
測
駆
動
・
回
転
軸
受
・
素
材
・
機
械
動
力
伝
達
・
伝
動
搬
送
・
運
搬
ポ
ン
プ
・
送
風
機
・
粉
体
工
場
設
備
・
環
境
コラム型
ヘッド型
ユニット型
エレクトロプレスJPシリーズ4
ACサーボモータ駆動ですので静かな作業環境を実現します。エ
アー式や油圧式プレスの10∼20％のエネルギー消費ですので、
トータルコストの削減や環境保護（ISO14000）
に寄与します。
荷重・位置・距離・速度の多様な判定機能を装備。荷重
判定ではサンプリング機能により、ピーク、ボトム、ディ
ファレンシャルの値も判定します。
型式表示
JP U - 100 4 CL
① ②
③
①
②加圧能力
③
コラムタイプ
なし
ヘッドタイプ
H
ユニットタイプ
U
制御ボックス
B
15kN
150
0.5kN
0.5
20kN
200
1kN
10
30kN
300
2kN
20
50kN
500
5kN
50
80kN
800
10kN
100
標準
なし
ロングストローク
L
クリーンルーム対応
CL
構 造
ACサーボモータを動力として、その回転力を精密ボールネジで
垂直方向に変換し、駆動部先端に搭載されたロードセルにより
圧力を、
エンコーダにより位置を制御・管理しながら、工作物に圧
力を加えて加工する装置です。
プレス機には、機械プレスや液圧（油圧）
プレスがありますが、
エ
レクトロプレスはどちらにも属さないジャノメオリジナル製品であり、
加圧力・停止位置・駆動速度・停止時間が自由に制御できます。
ティーチングモードにより、必要な動作の値を対話方式で入力できます。
動作選択切り替えスイッチを、運転モードにして操作スイッチ
を押すと、右図のようにティーチングした通りに動作します。
動作選択切り替えスイッチを、外部連動運転モードにすること
により、
シーケンサ等で外部I/Oからスタートする事ができます。
EDIT機能により、下降時の速度・停止を多段にわたり設定可能です。
外部I/Oは、NPN/PNPの選択が可能です。
（出荷時オプション）
ディファレンシャル機能により、駆動中に設定した距離範囲内で、
急激に荷重値が大きくなる直前の荷重値での制御が可能です。
駆動開始時の位置判定機能
駆動中の、作成した判定範囲による荷重判定機能・サンプリ
ング機能（ピーク値・ディファレンシャル等）
駆動終了時の荷重判定・位置判定機能
基本的な動作
判定機能
■共通仕様
共 通 仕 様
一定速度・設定位置停止/一定速度・設定荷重停止/一定速度・設定距離駆動
一定荷重・設定時間駆動/一定荷重・設定位置停止/一定荷重・設定距離駆動
2段駆動（PP, DD, LL, PL, DL, LP, LD）
3∼100段駆動（ティーチングペンダントにて任意に作成）
駆動モード
位置判定・開始点/荷重判定・位置範囲/荷重判定・距離範囲
荷重判定（サンプリング）
・位置範囲/荷重判定（サンプリング）
・距離範囲
※荷重判定（サンプリング）
は7種類 - ピーク、ボトム、ディファレンシャル（N/sec）、
ピークtoピーク、
トップ、バレイ、ディファレンシャル2（N/mm）
速度判定・時間範囲/速度判定・位置範囲/速度判定・距離範囲
速度判定（サンプリング）
・時間範囲/速度判定（サンプリング）
・位置範囲/速度判定（サンプリング）
・距離範囲
※速度判定（サンプリング）
は6種類 - ピーク、ボトム、
ディファレンシャル、
ピークtoピーク、
トップ、バレイ
距離判定・停止点/位置判定・停止点/荷重判定・停止点/時間判定・停止点/荷重判定・停止中
判定モード
インクリメンタル方式、またはアブソリュート方式（オプション）
エンコーダ
N, kgf, Lbf mm, inch
表示単位の切り替え
画面表示
日本語、英語、フランス語、スペイン語、イタリア語、ドイツ語、韓国語、中国語（簡体字対応のみ）
表示言語の切り替え
RS-2332C 1ch（9ピン・オスタイプ）COM1
外部インターフェース
I/O-SYS 入力17点、出力16点（37ピン・メスタイプ）※NPN/PNP出荷時対応
外部入出力
24VDC電源内蔵（I/O制御用に合計2Aまで使用可能）
内・外部電源の切り替えは、メンテナンスパネルのディップスイッチで行なう（出荷時、外部電源設定）
I/O用電源切り替え
100プログラム
プログラム数
出荷時インストール済。バージョンアップの際は、PCから本体COM1を経由して内部フラッシュ ROMにダウンロードします。
本体プログラムの供給形態
ACサーボモータ駆動 32ビットCPU
駆動及び制御方式
