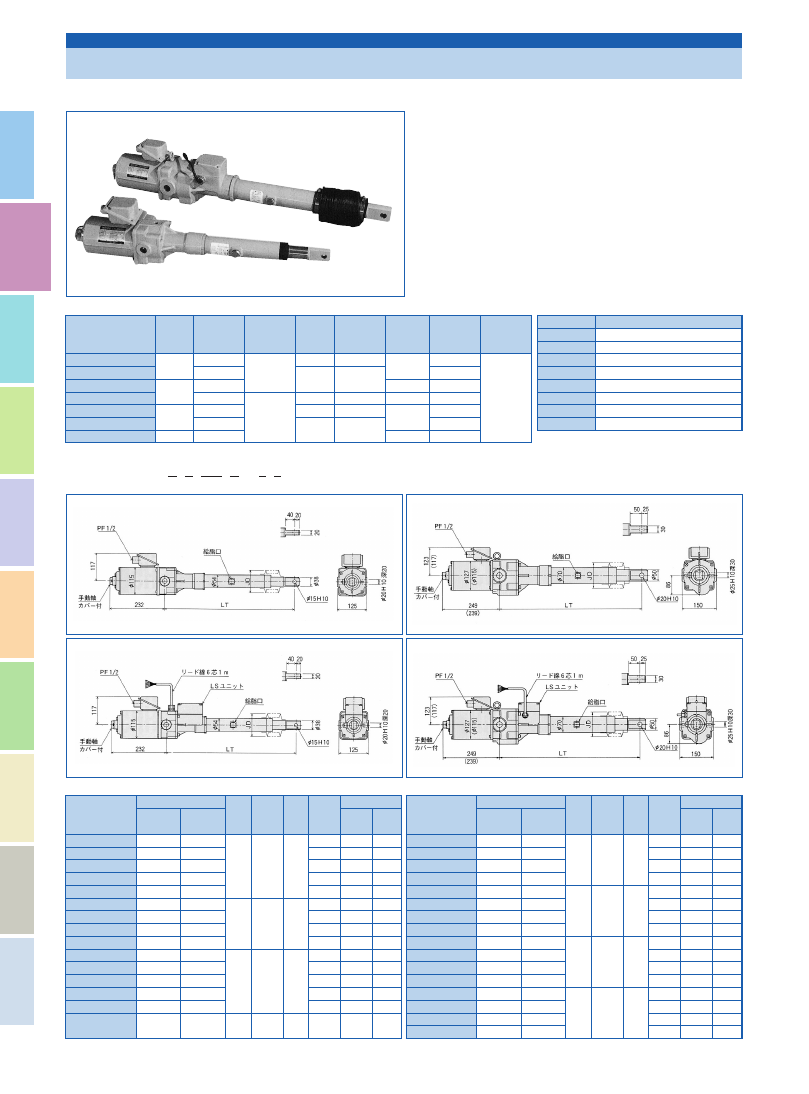

汎用小型Hシリーズ
小型でコンパクトなストレートタイプの電動シリンダです。
圧縮動作、押切り停止はできませんが、単純な往復運動、位置
決めには最適です。HPタイプにはストローク設定用カム式リミッ
トスイッチを内蔵しています。
特殊設計されたプルロータ式ブレーキモータでスプリング制
動式のOFFブレーキを採用。ブレーキ用の制御回路は不要
です。停電時及びモータ停止時には確実にブレーキが作動し
荷重を保持します。
三相電源だけで手軽に使用でき、取扱い、保守も極めて簡単です。
■Hシリーズ機種一覧
ブレーキ
方式
手動軸
1回転当り
進み量（
）
ロッド回
転トルク
（kg・m）
定格電流（A）
200/220V
（400/440V）
モータ
出力
（kW）
機械
ストローク
（
）
公称速度
50Hz/60Hz
（
/sec）
推力
（kg）
モートルシリンダ
形 式
プルロータ式
スプリング
制動ブレーキ
同時切り
1.0
0.23
1.18/1.04
（0.60/0.52）
0.1
100、200
300、500
600
25/30
100
H100L、HP100L
3.4
3.8/3.3
（1.9/1.7）
0.3
83/100
H100H、HP100H
1.0
0.68
25/30
300
H300L、HP300L
3.3
1.3
4.7/3.9
（2.4/2.0）
0.6
200、300
500、700
83/100
H300H、HP300H
1.0
2.2
3.8/3.3
（1.9/1.7）
0.3
25/30
500
H500L、HP500L
2.0
4.7/3.9
（2.4/2.0）
0.6
50/60
H500H、HP500H
1.0
4.5
25/30
1000
H1T、HP1T
■モータ仕様
全密閉形
外被構造
3相 200V/220V（400V/440V）
電 圧
50Hz/60Hz
周 波 数
E種
絶 縁 級
20∼30％ED
時間定格
−15℃ ∼＋50℃
周囲温度
粉塵などの少ない通常屋内
ジャバラなし
雨風・粉塵などのかかる環境
ジャバラ付
マンセル2.5G 6/2
塗 装 色
注）粉塵の多い所ではジャバラ付をおすすめします。
Hシリーズ型式表示
H P 500 H - 5 J
①Hシリーズ
②位置リミットスイッチ付のとき
③推力を示す
④速度を示すHまたはL
⑤機械的最大ストロークを示す
⑥ジャバラ付のとき
H100L・H100H・H300L
H300H・H500L・H500H・H1T
※H500Lの時は
（ ）寸法となります。
HP100L・HP100H・HP300L
HP300H・HP500L・HP500H・HP1T
※HP500Lの時は
（ ）寸法となります。
■H100L・H100H・H300L形仕様・価格
ジャバラ無LT
機械
ストローク
（
）
モータ
（kW）
速度
50/60Hz
（
/sec）
推力
（kg）
H型価格
形 式
MAX
（
）
MIN
（
）
ジャバラ
付
ジャバラ
なし
490
390
100
0.1
25/30
100
88,500
79,000
H100L-1（J）
690
490
200
90,700
80,000
H100L-2（J）
890
590
300
92,000
80,800
H100L-3（J）
1290
790
500
111,700
97,200
H100L-5（J）
1530
930
600
124,200
106,300
H100L-6（J）
690
490
200
0.3
83/100
100
90,700
80,000
H100H-2（J）
890
590
300
92,000
80,800
H100H-3（J）
1290
790
500
111,700
97,200
H100H-5（J）
1530
930
600
124,200
106,300
H100H-6（J）
490
390
100
0.3
25/30
300
94,500
88,700
H300L-1（J）
690
490
200
96,200
89,300
H300L-2（J）
890
590
300
97,200
89,800
H300L-3（J）
1290
790
500
111,000
100,500
H300L-5（J）
1530
930
600
124,500
112,000
H300L-6（J）
注）位置リミットスイッチ付HP形の価格についてはお問い合わせ願います。
■H300H・H500L・H500H・H1T形仕様・価格
ジャバラ無LT
機械
ストローク
（
）
モータ
（kW）
速度
50/60Hz
（
/sec）
推力
（kg）
H型価格
形 式
MAX
（
）
MIN
（
）
ジャバラ
付
ジャバラ
なし
762
562
200
0.6
83/100
300
147,200
134,500
H300H-2（J）
962
662
300
149,800
135,700
H300H-3（J）
1362
862
500
161,000
142,800
H300H-5（J）
1797
1097
700
170,800
149,500
H300H-7（J）
762
562
200
0.3
25/30
500
145,700
133,200
H500L-2（J）
962
662
300
148,300
134,300
H500L-3（J）
1362
862
500
159,500
141,500
H500L-5（J）
1797
1097
700
169,300
148,200
H500L-7（J）
762
562
200
0.6
50/60
500
147,700
135,000
H500H-2（J）
962
662
300
150,300
136,000
H500H-3（J）
1362
862
500
161,300
143,300
H500H-5（J）
1797
1097
700
171,300
150,000
H500H-7（J）
762
562
200
0.6
25/30
1000
147,800
135,000
H1T-2（J）
962
662
300
150,500
136,200
H1T-3（J）
1362
862
500
161,500
143,300
H1T-5（J）
1797
1097
700
171,300
150,200
H1T-7（J）
① ② ③ ④
⑥
⑤
