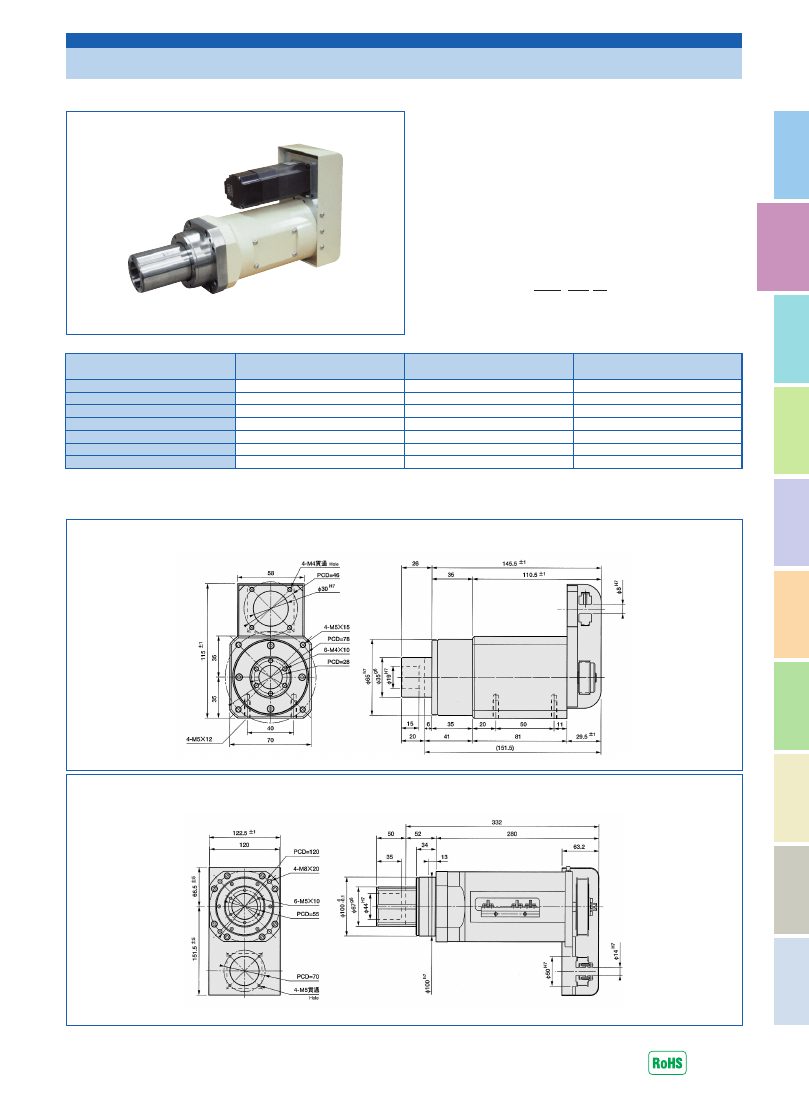

サーボプレスユニット

ISEL Servo Press Units

サーボプレスユニット

精密ガイドポストとボールねじを一直線に直結した小型プレス
ヘッドです。ボールねじの推力は、精密ガイドのガイドポストに偏
荷重を与えることなく効率よく伝えることができます。

ニードルベアリング方式のシャフトガイドを採用。高剛性・高精

度を保ちながら低騒音で発熱が少なく高速運転が可能です。

精密ガイド一体型構造により、フレームに載せればプレス機と

してご使用頂けます。

型式呼称     RGS  050 05

①

② ③

①サーボプレスユニット

（ボールねじ式）

②最大加圧力（1/100N）

③ストローク

（1/10

）

■サーボプレスユニットRGS形仕様および価格

RGS10005

（旧型番：SPB5005）

RGS05005

（旧型番：SPB2005）

RGS00702

（旧型番：SPB0302）

1,440,000

900,000

660,000

価格（モータなし本体価格）

10.0kN（5.0kN）

5.0kN（2.0kN）

0.7kN（0.3kN）

最大加圧力（連続加圧力）

80

80

20

メカリミットストローク

※１

50

50

−

センサーストローク

※２

150

/sec

125

/sec

100

/sec

最大送り速度

※３

φ80

φ67

φ35

ガイドポスト径

750W

400W

50W

使用モータ

※４

※1：RGS00702及び機械ストロークでご使用の際には、アブソリュートエンコーダ内蔵のサーボモータを使用するなどの原点位置決め機能を持った制御が必要となります。ご使用の際には、メカリミットストローク以下でご使用ください。
※2：上死点・下死点・原点用センサーはオプションにて取り付けいたします。

また、RGS00702にはリミットセンサーは付きません。

※3：送り速度は、3000r/min定格のモーターを使用し定格回転時に出せる速度で、平均送り速度ではありません。
※4：商品にはサーボモーターは含まれておりません。

モーターメーカーによる、

モーター軸径等の変更により寸法が変わる事があります。

注）RGS10005（旧型番：SPB5005）の寸法図はここに掲載しておりません。お問い合わせ願います。

RGS00702（旧型番：SPB0302）寸法図（最大0.7kN・連続0.3kN加圧、ストローク20

）

RGS05005（旧型番：SPB2005）寸法図（最大5.0kN・連続2.0kN加圧、ストローク50

）

モータはオプションです
