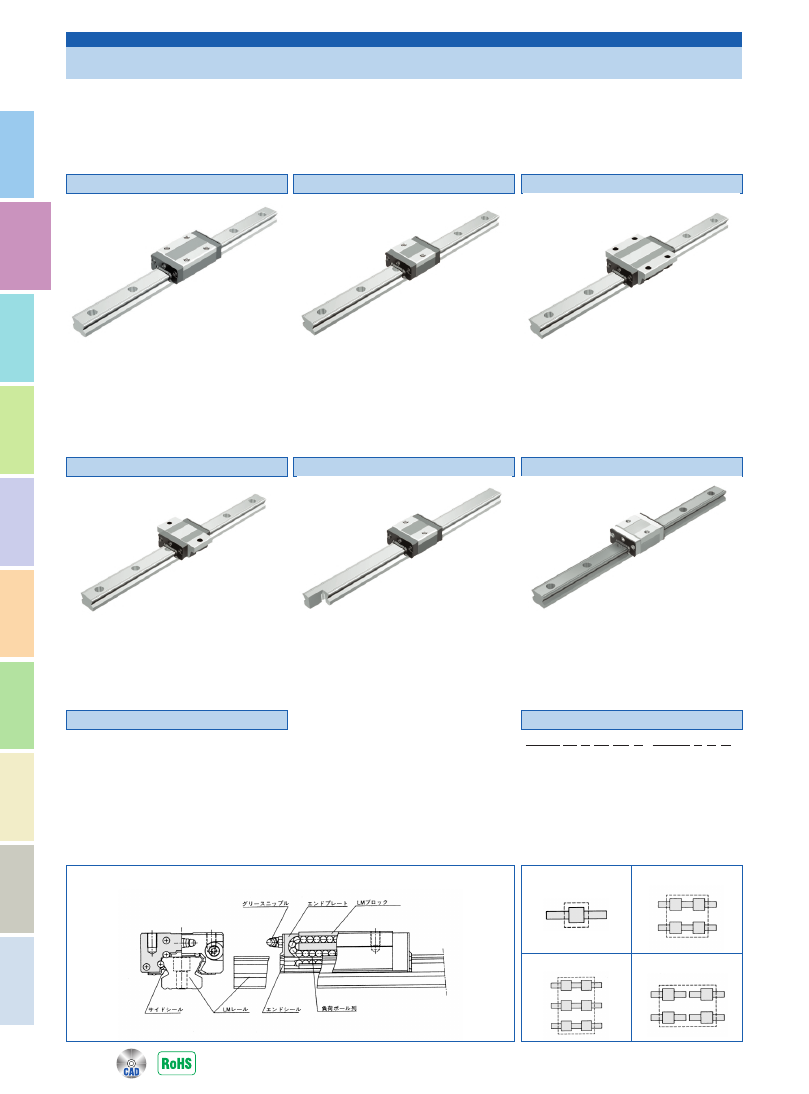

SR-Ｗ形

■THK  LMガイドSR形

（高剛性ラジアル形）

THK  LMガイドSR形は実績のあるNSR-TBA形シリーズの高さを低くし、さらにコンパクト化、定格荷重を1.5∼２倍に
アップした新しいLMガイドシリーズです。特に騒音に対して重視した設計がなされているため、高速運動時でも走行
音は低く軽快な直線運動が得られます。

SR-Ｖ形

SR-TB形

LMブロックの取付け寸法はNSR-
TBA形と同一に設計されているので
そのまま置換えることにより定格
荷重は大幅に増加し、高さの低い、
安定した直線案内機構が得られま
す。

LMブロックの全長寸法を短くした
省スペースタイプで、自動調整能力
が大きく、リニアブッシュの十数倍
の定格荷重を持った代替品として最
適です。このクラスで最も軽量コン
パクトな直動システムです。

従来のNSR-TBCに比べ高さを低く
しているため定格荷重が大幅に増加
し、腰の低い安定した直線案内機構
が得られると共に下からの取付けが
可能となりました。

SR-SB形

SR-Ｖ形と同一高さ寸法で下面から
の取付けが可能なタイプです。
SR15∼35SB形が標準化されていま
す。

SR形レールタップタイプ

レールの取付面を上面からでなく
下面タップ穴にて取付けられます。
上面に取付穴がなく粉塵等が入ら
ない構造となっています。

高温用LMガイドSR-M1形

ステンレス製エンドプレート、高温
用ゴムシールを採用により、最高使
用温度150℃の高温で使用できます。
寸法安定化処理を実施しているので
寸法安定性に優れています。

構

造

と

特

長

●

コンパクト重荷重タイプ

NSR-TBA形の高さを大幅に低くし、
しかもラジアル方向の定格荷重はこ
のクラス最大の容量をもっています。

●

低騒音タイプ

保持器と合成樹脂製エンドプレート
によりボールはスムーズに導かれま
す。

●

取付精度出しが容易

平面部にボールで固定するだけで良
いので組付け工数が大きく削減でき
ます。また２軸の平行度やレベルの
精度誤差を無理なく吸収できるので
高精度で軽快な動きが得られます。

●

すぐれた耐久性

プリロードをかけても耐摩耗性に優れます。

呼び形番の構成

SR30 TB

２

UU CO Ｍ＋1200L Ｐ Ｍ-Ⅱ

呼び形番 ① ② ③ ④ ⑤ レール長さ⑥ ⑦ ⑧

①ブロックの種類②１軸に組合すブロック数
③両側エンドシール付④ラジアルすきま記号
⑤ブロックがステンレス材⑥精度記号
⑦レールがステンレス材
⑧軸数記号（同一平面で使用する本数）

軸数記号

SR-Ｗ-SS形の構造

表示なし

Ⅲ（3set組合せ）

Ⅱ（2set組合せ）

Ⅳ（4set組合せ）
