油圧ユニット
DAIKIN Hydraulic Units
ダイキン工業
101211
空
圧
・
油
圧
・
真
空
直
動
シ
ス
テ
ム
・
関
連
ロ
ボ
ッ
ト
・
Ｆ
Ａ
制
御
・
検
出
・
計
測
駆
動
・
回
転
軸
受
・
素
材
・
機
械
動
力
伝
達
・
伝
動
搬
送
・
運
搬
ポ
ン
プ
・
送
風
機
・
粉
体
工
場
設
備
・
環
境
高効率IPMモータドライブシステムと２連ポンプ切換制御技術を融合
４パターンのPQ設定値の登録と主機側からの接点信号による選択で簡単
に多段圧力・流量制御が実現。
切換時のショックレス調整も可能。
省エネ率50％（20.6MPa保圧時）
保圧時は小容量ポンプに切換え、インバータによりポンプ回転数を低速
にする事で大幅な省エネを実現。
保圧だけでなく、アクチュエータが動作が作動する比率の高い一般産業
機械分野でも高効率モータ採用により省エネを達成。
低騒音60dB（A）
（20.6MPa保圧時）を実現。
２連位相差ポンプの採用により低脈動・低騒音化を達成。

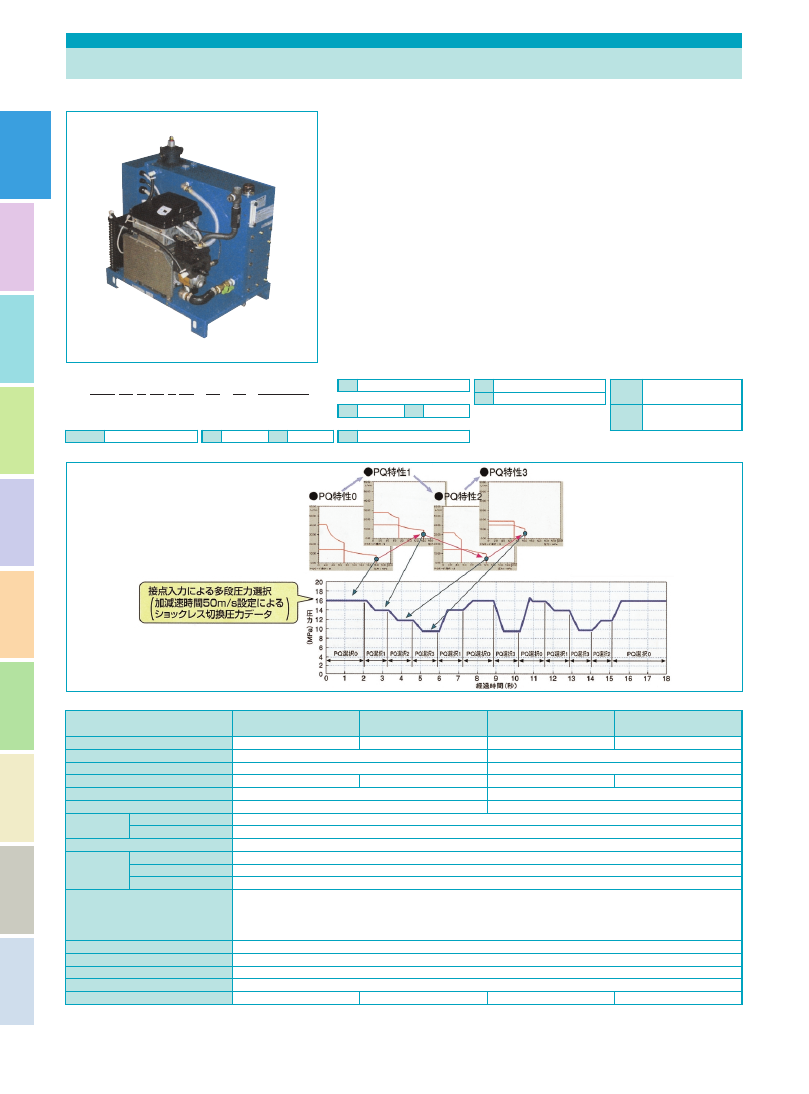

高圧スーパーユニット
形式記号
SUT 06 D 60 L 21 - 10 - ※ - ※※※※
① ② ③ ④
①シリーズ名称
SUTシリーズ
SUT
②タンク容量
100L
10
60L
06
⑤ユニット形状
タンク横搭載タイプ
L
④ポンプ最大吐出量（L/min）
60
60
40
40
③ポンプ種類
２連ギヤポンプ
D
⑥最高圧力
15.7MPa
16
20.6MPa
21
⑦デザイン記号
モデルチェンジにより
累進されます10・11…
⑧ノイズフィルタの有無
DCリアクトル無
ノイズフィルタ無
無記号
DCリアクトル有
ノイズフィルタ有
F
⑨非標準管理番号
⑤ ⑥
⑦
⑧
⑨
■多段圧力流量制御
あらかじめコントローラに設定され
ている４パターンのPQ特性を接点入
力を用い、主機側から選択することが
可能。
ショックレス制御
PQ特性の切り換え時に、立ち上げ/
立ち下げ時間を調整することによ
りショックレス制御が可能。
■高圧スーパーユニットSUTシリーズ仕様および価格
SUT10D60L21-20
SUT06D60L21-20
SUT10D40L16-20
SUT06D40L16-20
機種名
577,000
541,000
530,000
494,000
４パターンPQ制御価格
61
41
最大吐出量（理論値）
※1
（L/min）
20.6
15.7
最高使用圧力 （MPa）
100
60
100
60
タンク容量
（L）
1.5∼20.6
1.5∼15.7
圧力調整範囲 （MPa）
8.7∼61
5.4∼41
吐出量調整範囲 （L/min）
3φ200V 50Hz、200/220V 60Hz
モータ・ポンプ
電源
2φ200V 50Hz、200/220V 60Hz（コントローラより供給）
ACファンモータ
３点、フォトカプラ絶縁、DC24V（最大27V）5mA
外部入力信号
１点、（1c接点）開閉容量：DC30V 0.5A（抵抗負荷）
アラーム出力
外部出力
信号
各１点、フォトカプラ絶縁、オープンコレクタ出力
ワーニング出力
DC24V 30mA以下
圧力スイッチ出力
鉱油系専用油圧油/耐摩耗性油圧油
・粘度グレード：ISO VG32∼68
・粘度範囲：15∼400
/s（推奨は20∼200/s）
・汚染度：NAS9級以内
使用油
※2
0∼60℃（推奨15∼50℃）
タンク油温
0∼35℃
周囲温度
20∼85％RH
周囲湿度
屋内（必ずボルト等で固定してください）
設置場所
115
100
110
95
質量
※3
（kg）
注）※1．工場出荷時には、最大吐出量に設定しています。上記の最大吐出量は理論値であり、保証値ではありません。
注）※2．使用油は鉱油系油圧作動油以外（含水系/合成系）の油圧作動油（例：水グライコール）は使用できません。
注）※3．質量には作動油を含みません。
