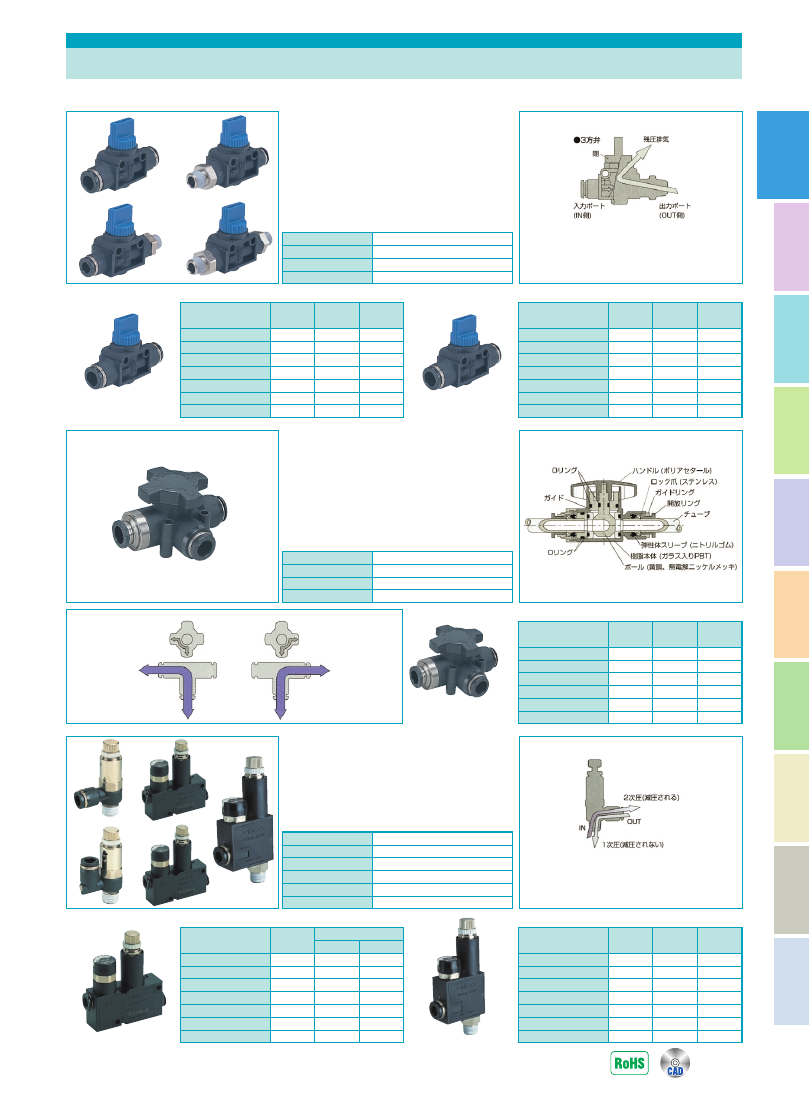

ハンドバルブ（閉止弁）
機器への空気圧入力を開閉します。
３方弁は閉じた時に出力側（機器）の残
圧を排気します。又、排気機能の無い２方
弁もあります。
仕様
空気
使用流体
0∼60℃
使用温度範囲
0∼0.9MPa
使用圧力範囲
−100kPa
使用真空圧力
3方弁と2方弁について
３方弁とは、エアを止めた時に出力側の残圧を
排気する機能を持っています。
２方弁とは残圧排
気の機能が無いものでタンク等の残圧を排気し
たくない機器のエアー供給用として適します。真
空配管は２方弁が適します。
■ユニオンストレート
（3方弁タイプ）
有効断面図
（
2
）
適用チューブ
サイズ
価格
注文形式
HV IN-OUT
3.4
φ4
1,180
HV 4- 4
7.2
φ6
1,200
HV 6- 6
8.1
φ8- φ6
1,300
HV 8- 6
8.7
φ8
1,300
HV 8- 8
17.4
φ10
1,400
HV10-10
17.5
φ12- φ10
1,500
HV12-10
18.1
φ12
1,500
HV12-12
■ユニオンストレート
（2方弁タイプ）
有効断面図
（
2
）
適用チューブ
サイズ
価格
注文形式
HV IN-OUT
3.4
φ4
1,180
HV 4- 4-2
7.2
φ6
1,200
HV 6- 6-2
8.1
φ8- φ6
1,300
HV 8- 6-2
8.7
φ8
1,300
HV 8- 8-2
17.4
φ10
1,400
HV10-10-2
17.5
φ12- φ10
1,500
HV12-10-2
18.1
φ12
1,500
HV12-12-2
構造図
チェンジバルブ（3方向切替弁）
空気の流路を90゜
切替えます。
本体樹脂のためコンパクトで軽量です。
操作性に優れ流路の切り換えが簡単で
す。
仕様
空気
使用流体
0∼60℃
使用温度範囲
0∼0.7MPa
使用圧力範囲
−100kPa
使用真空圧力
流路のつながり方
■ユニオンHBV形
有効断面図
（
2
）
適用チューブ
サイズ
価格
注文形式
HBVφD1- φD2
9
φ6
2,000
HBV 6- 6
11
φ8- φ6
2,000
HBV 8- 6
17
φ8
2,000
HBV 8- 8
24
φ10
2,200
HBV10-10
24.5
φ12- φ10
2,200
HBV12-10
34.5
φ12
2,200
HBV12-12
レギュレータ
（ワンタッチ継手圧力ゲージ内蔵型減圧弁）
ワンタッチ継手が内蔵された上、コンパク
ト設計されレイアウトが容易にできます。
仕様
空気
使用流体
0∼60℃
使用温度範囲
0∼0.9MPa
使用圧力範囲
0.1∼0.8MPa
設定圧力範囲
0∼0.8MPa
表示圧力範囲
±5％（フルスケール）
ゲージ精度
１次側から１次圧を導入すると減圧され２次側か
ら放出します。
取付後金属本体と樹脂本体が回転しますので
チューブの取り出し角度を変えられます。
■ゲージ付ユニオンRVUM形
適用チューブサイズ
価格
注文形式
RVUMφD1- φD2
φD2
φD1
4
4
4,380
RVUM4-4
4
6
4,580
RVUM6-4
6
6
4,580
RVUM6-6
6
8
5,050
RVUM8-6
8
8
5,050
RVUM8-8
■ゲージ付エルボRVCM形
ネジサイズ
適用チューブ
サイズ
価格
注文形式
RVCMφD-R
M5
4
4,000
RVCM4-M5
R1/8
4
4,380
RVCM4-01
M5
6
4,200
RVCM6-M5
R1/8
6
4,580
RVCM6-01
R1/4
6
4,850
RVCM6-02
R1/8
8
4,780
RVCM8-01
R1/4
8
5,050
RVCM8-02
１次圧・２次圧説明図
