吸着パッド

SCHMALZ Vacuum Pads

シュマルツ

139711

空

圧

・

油

圧

・

真

空

直

動

シ

ス

テ

ム

・

関

連

ロ

ボ

ッ

ト

・

Ｆ

Ａ

制

御

・

検

出

・

計

測

駆

動

・

回

転

軸

受

・

素

材

・

機

械

動

力

伝

達

・

伝

動

搬

送

・

運

搬

ポ

ン

プ

・

送

風

機

・

粉

体

工

場

設

備

・

環

境

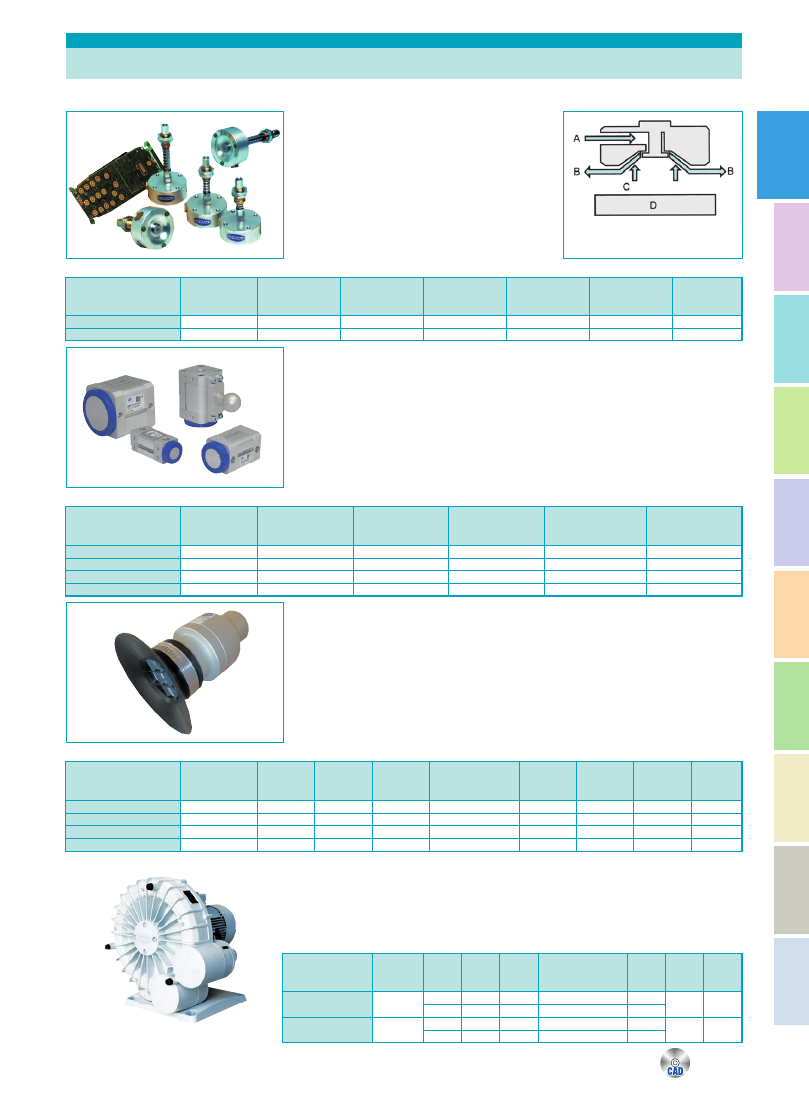

ベルヌーイの原理を利用した真空発生器です。

圧縮エアのみで吸着するので、エジェクターやブ

ロワー等の真空機器が必要ありません。

通気性のあるワークやフィルムの吸着に最適で

す。

ほぼタッチレス（非接触）ハンドリングが可能にな

ります。

非接触真空パッドSBS

■非接触真空パッドSBS形仕様および価格

重量

 （g）

エア入口

水平方向の力

（ゴムフット付）

（N）

エア消費量

（L/min）

吸着力

（N）

外径

（mm）

価 格

型 番

  55

M5×0.8F

3.0

110

4.0

40

28,900

SBS40

125

M5×0.8F

5.0

205

7.5

60

34,000

SBS60

電気不要、エア配管のみでワークの脱着の切替が可能なマグネットグリッ

パー。

 真空パッドを使用しにくい穴の空いた鋼板の搬送に最適です。
 エア消費は切替時だけなので省エネ、停電時にもワークを保持し続けます。

マグネットグリッパー SGM

■マグネットグリッパー SGM形仕様および価格

重量

（g）

必要真空圧

（kPa）

供給圧力
（MPa）

外径

（mm）

吸着力

（N）

価 格

型 番

130

−60

0.35∼0.6

30

  35

39,000

SGM 30 G1/8-IG

240

−60

0.35∼0.6

40

100

49,000

SGM 40 G1/4-IG

440

−60

0.35∼0.6

50

180

52,000

SGM 50 G1/4-IG

715

−60

0.35∼0.6

70

290

63,000

SGM 70 G1/4-IG

通気性のあるワークや粉体移送に最適です。

粉体を高効率で搬送高効率。少ない電力で大

きな吸込量を実現。

小型化であらゆる仕様に適合します。

大吸込量のバキュームコンベアSEC

■大吸込量バキュームコンベアSEC形仕様および価格

重量

（kg）

出口

の外形

（mm）

吸込口
の外形

（mm）

全長さ

（mm）

作動圧

（MPa）

エア

消費量

（L/min）

最大

真空圧

（kPa）

吸込量

（L/min）

価 格

型 番

0.07

  19

  19

  70

0.2∼0.6

−24.5

  580

  580

  37,900

SEC10

0.18

  32

  38

  90

0.2∼0.6

  −8.5

1500

1500

  55,900

SEC20

0.53

  52

  75

  94

0.2∼0.6

  −3.5

2500

2500

  83,300

SEC40

2.35

100

125

180

0.2∼0.6

  −0.5

8640

8640

199,000

SEC75

高性能：高真空度（−50kPaまで）

高効率：少ない電力で大きな吸込量を実現。

高い安全性：リリーフバルブ付によりノントラブル

全世界対応電圧：使用範囲190∼440V

真空搬送機専用ブロワー

■高圧度真空ブロワー SGBL形仕様および価格

保護構造：IP55

重量

（kg）

ノイズ
レベル

（db（A））

電力

（kW）

電圧

（V）

吸込量

（

/h）

最大

真空度

（kPa）

周波数

（Hz）

価 格

型 番

55

62

3.0

190-255/330-440

155

−50

50

593,000

SGBL-DG155

-400-3

3.6

190-290/330-500

187

−50

60

75

68

4.0

190-255/330-440

220

−50

50

659,000

SGBL-DG220

-465-3

4.8

190-290/330-500

262

−50

60

A 消費エア

B エアの出口

C 真空

D ワーク
