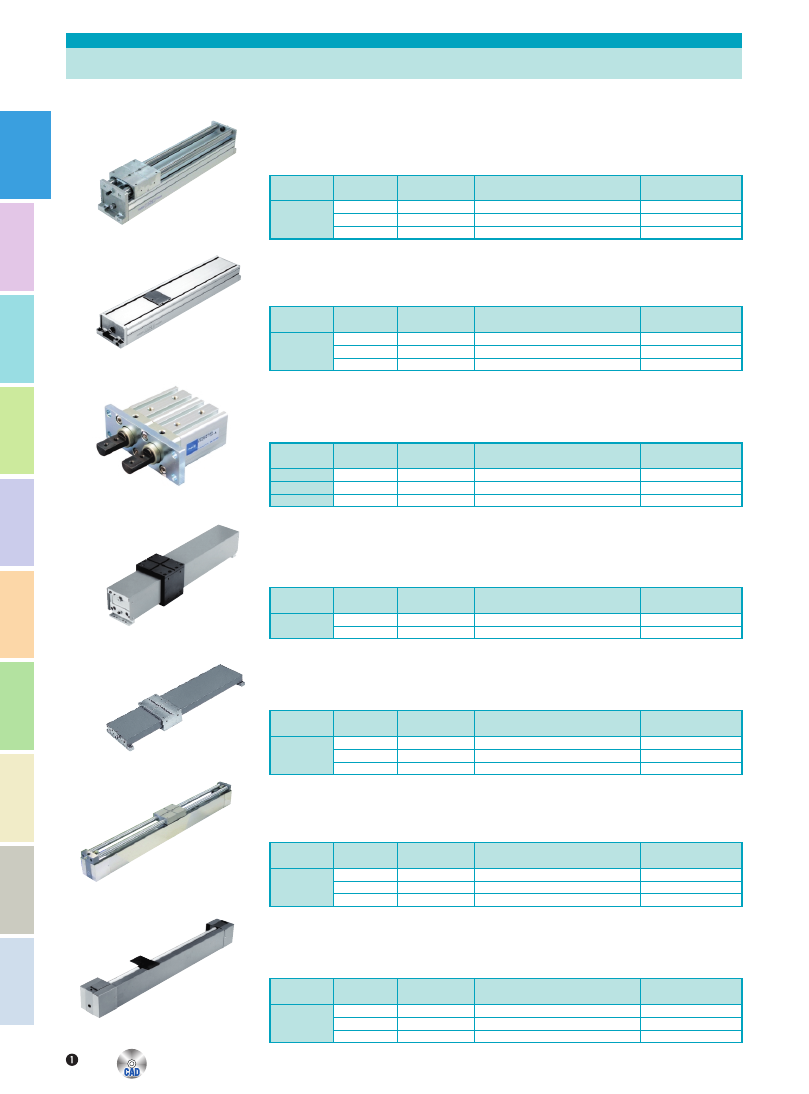

■NSB型標準タイプスライドシリンダ
!スライド速度はシリンダ速度の2倍になるため、最高1,000mm／secまでの高速運転ができます。
■NSB-N型ガイドレススライドシリンダ
!NSB型のスライド部を取り去ったタイプです。種々のスライド軸受と組み合わせてご使用下さい。
■EC型角型シリンダ
!回り止め付ですのでロッド先端にワークに応じたアタッチメントを取り付けることが出
来ます。
!ロッド先端の負荷取付面の向きを選択できます。
■NSX型カバータイプスライドシリンダ
!NSB型の駆動部とスライド部をカバーで保護したタイプです。長さも取付穴もNSB型と同じです。
■SY型フラットタイプスライドシリンダ
!駆動部に倍速機構を採用し、スライド軸間を大きくとったオーバーハング荷重に強いシリンダです。
■SU型標準タイプスライドシリンダ
!駆動源がロータリアクチュエータ方式で複数台を同期させて作動させたり推力の加算が可能。
■SU-N型ガイドレスタイプスライドシリンダ
!差動ピストン方式のロータリアクチュエータを用いた、往復直線スライドユニットの駆動源です。
NKE Slide Cylinders
スライドシリンダ
104111
形 式
シリンダ径
"
実効推力
N｛kgf｝
ストローク
"
最大積載荷重
N
NSB
30
88｛8.9｝
100∼600
45／400ストローク
40
179｛18｝
100∼1000
150／800ストローク
60
542｛55｝
100∼1000
300
形 式
シリンダ径
"
実効推力
N｛kgf｝
ストローク
"
最大積載荷重
N
SU
30
159｛16｝
200∼1000
80／1000ストローク
40
301｛31｝
200∼1500
150／1400ストローク
63
742｛76｝
200∼2000
300／1200ストローク
形 式
シリンダ径
"
理論推力
N｛kgf｝
ストローク
"
最大積載荷重
N
EC203
15
押85｛8.6｝引55｛5.6｝
10、20
―
EC204
20
押155｛15｝引100｛10｝
10、20
―
EC206
30
押350｛35｝引265｛27｝
10、20
―
形 式
シリンダ径
"
実効推力
N｛kgf｝
ストローク
"
最大積載荷重
N
NSX
40
179｛18｝
100∼1000
150／800ストローク
60
542｛55｝
100∼1000
300
形 式
シリンダ径
"
実効推力
N｛kgf｝
ストローク
"
最大積載荷重
N
SY
30
61｛6.2｝
200∼600
45／400ストローク
40
122｛12.5｝
200∼1000
150／800ストローク
60
400｛41｝
200∼1000
300
形 式
シリンダ径
"
実効推力
N｛kgf｝
ストローク
"
最大積載荷重
N
SU-N
30
159｛16｝
200∼1500
―
40
301｛31｝
200∼2000
―
63
742｛76｝
200∼3000
―
形 式
シリンダ径
"
実効推力
N｛kgf｝
ストローク
"
最大積載荷重
N
NSB-N
30
88｛8.9｝
100∼600
―
40
179｛18｝
100∼1000
―
60
542｛55｝
100∼1000
―
