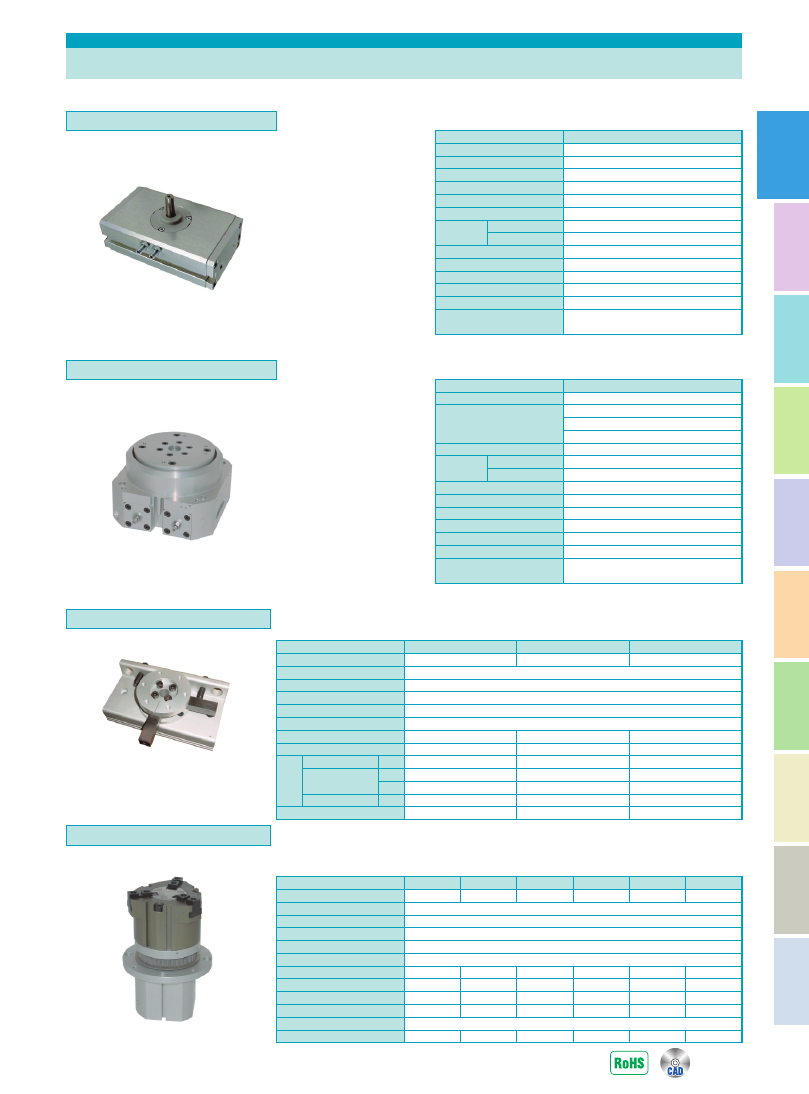

3点旋回メカZRTシリーズ
ZRT-16AS
エアー駆動で3位置の割り
出しが可能。
軽量・コンパクトボディ。
2つのバルブの組み合わせ
により位置制御が可能。
高精度、低価格。
ZRT-16AS
型 式
48,000
価 格
エアー 0.3∼0.7MPa
駆動源
無給油又はタービン油1種（ISOVG32）
潤滑
5∼60
周囲温度
（℃）
120゜
、240゜
（3分割）
旋回角度
0.27（0.5MPa時）
旋回トルク
（N・m）
29.2
スラスト （N）
耐荷重
14.6
ラジアル （N）
0.175
許容モーメント （N・m）
0.004
許容運動エネルギー （J）
±1
繰り返し精度
（分）
0.2∼2
旋回速度
（秒/120゜
）
0.4
本体質量
（kg）
旋回確認センサ
（ET3・ET3L・ET2・ET2L）
オプション
エアインデックスTNBシリーズ
TNB-25AS
エアー駆動の多点停止イン
デックステーブル。
左右両方向へエンドレスに
回転が可能。
動作確認及び割り出し完了
確認スイッチ搭載。
旋回衝撃吸収用アブソーバ
を標準装備。
中空
（φ15）
を装備。
高精度、高剛性。
TNB-25AS
型 式
118,000
価 格
90゜
（4分割）、60゜
（6分割）、45゜
（8分割）
旋回角度
右回転、左回転可能
360゜エンドレス
4.0（0.5MPa時）
旋回トルク
（N・m）
260
スラスト （N）
耐荷重
525
ラジアル （N）
34.3
許容モーメント （N・m）
3.8
許容運動エネルギー （J）
±5
割り出し精度
（分）
±2
繰り返し精度
（分）
0.3∼2.5
旋回速度
（秒/90゜
）
3.4
本体質量
（kg）
旋回確認センサ・位置決め確認センサ
（ET3L・ET2L）
オプション
旋回メカZRAシリーズ
ZRA-20A-R2型
薄型・高トルクのダブルピストン方式の採用、中空タイプの為配管配線がスッキリ収納
ZRA-32A
ZRA-25A
ZRA-20A
型 式
88,800
58,800
48,800
価 格
エアー 0.2∼0.8MPa
駆動源
無給油またはタービン油1種（ISOVG32）
潤滑
5∼60
周囲温度 （℃）
90°
・180°
（調整範囲±10°）
旋回角度
0.1∼1.5s/90°
旋回時間
32
25
20
シリンダ直径 （
）
20
14
12
中空径 （
）
622
367
263
Fr
ラジアル （N）
許
容
荷
重
495
310
215
Fsa
スラスト （N）
757
458
317
Fsb
26.7
12.1
6.97
M
モーメント
5.9
2.5
1.4
本体質量 （kg）
回転チャックCKRシリーズ
配管、配線は動きに影響されない固定式 位置決めに最適なタイミングプーリ付き
開閉確認センサーの取付が可能
（特殊仕様）
他のチャックも取付が可能
（特殊仕様）
回転数MAX100rpm、同調回転、モーターによる回転、任意の角度停止で威力発揮
CKR-63AS
CKR-50AS
CKR-40AS
CKR-32AS
CKR-25AS
CKR-20AS
型 式
111,800
104,800
99,800
85,800
83,800
79,800
価 格
エアー 0.3∼0.7MPa
駆動源
無給油またはタービン油1種（ISO VG32）
潤滑
5∼60
周囲温度 （℃）
MAX100
許容回転数 （rpm）
360°
回転角度
16
12
10
8
6
5
動作ストローク （
）
φ63
φ50
φ40
φ32
φ25
φ20
シリンダ直径 （
）
φ16
φ14
φ12
φ10
φ8
φ6
ロット直径 （
）
60.3
28.3
15.6
7.7
3.3
1.8
内部容積｛往復｝
（
/回）
±0.01
チャック繰り返し精度
2.08
1.65
1.47
0.87
0.82
0.75
本体質量 （kg）
CKR
