ロッドレスシリンダ

豊和工業

HOWA Rodless Cylinders

100311

空

圧

・

油

圧

・

真

空

直

動

シ

ス

テ

ム

・

関

連

ロ

ボ

ッ

ト

・

Ｆ

Ａ

制

御

・

検

出

・

計

測

駆

動

・

回

転

軸

受

・

素

材

・

機

械

動

力

伝

達

・

伝

動

搬

送

・

運

搬

ポ

ン

プ

・

送

風

機

・

粉

体

工

場

設

備

・

環

境

HOWA

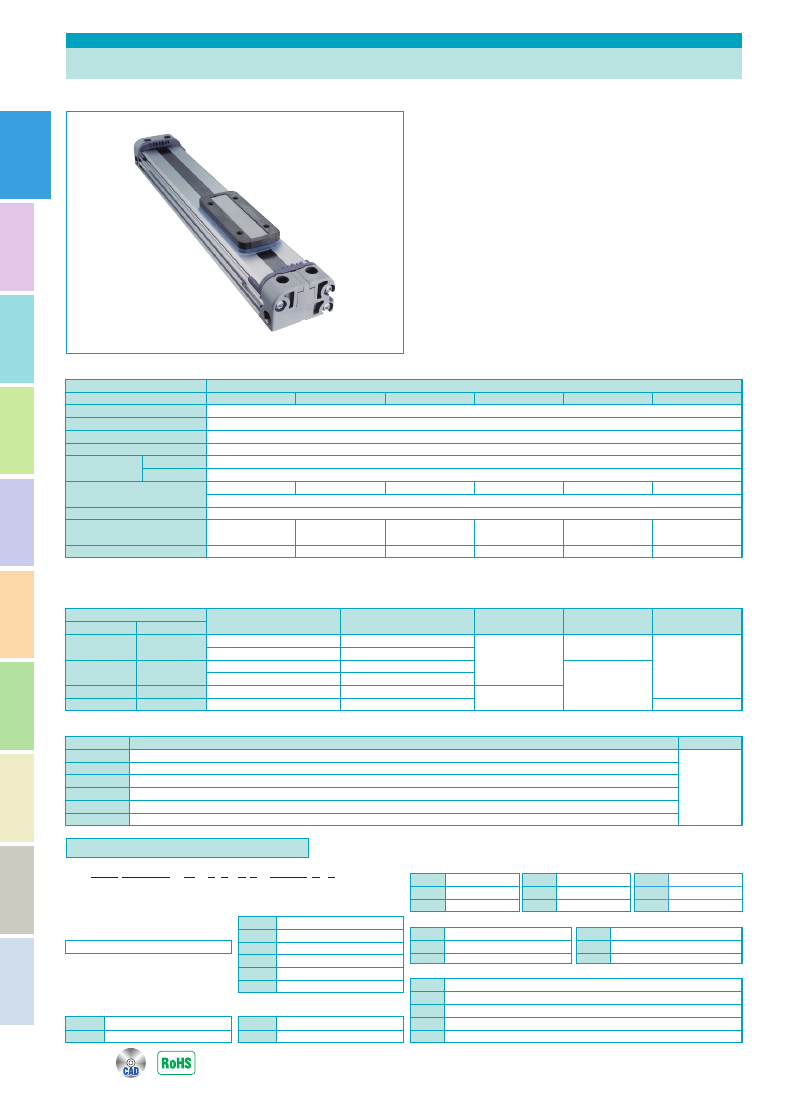

エコロッドレスORV

価格1/2、高さ方向（テーブル高さ）約40％減、長さ方向（デッ
ドストローク）約35％減、リサイクル率約16倍（当社比）。

高強度ステンレスシールバンド
 樹脂製のシールバンドと比べ高寿命低漏れ量を実現。

ダイレクトマウント
 エンドキャップはブロックタイプで取付けブラケットな

しで直接取付けができます。

両側面にセンサスイッチ用袋溝機構
 2本の埋込みセンサスイッチを片側一面から引き出せる

リード線袋溝を採用。

偏平ピストン
 偏平形にすることで本体高さが低い薄型設計を実現。

■ORV形エコロッドレス使用

ORV

形 式

50

40

32

25

20

16

シリンダ相当径

複動形

作動方式

0.15∼0.8｛1.5∼8｝

使用圧力範囲  MPa｛kgf/

｝

1.2｛12｝

耐圧

MPa｛kgf/

｝

バンパ80∼500、ショックアブソーバ80∼800

使用速度範囲

/s

バンパ

標準

クッション

ショックアブソーバ

オプション

0∼−30

0∼−30

0∼−20

0∼−20

0∼−20

0∼−20

ストローク調整範囲

（仕様ストロークに対して片側）

ショックアブソーバ装着時（オプション）

2000

最大ストローク

＋6

＋2

＋7

＋1

＋6

＋1

＋6

0

＋6

＋1

＋5

＋1

ストローク公差（2000以下）

Rc3/8

Rc1/4

Rc1/4

Rc1/8

Rc1/8

M5×0.8

配管接続口

使用流体：空気 
使用温度範囲：0∼60℃

給油：不要（給油する場合はタービン油１種（ISO VG32）相当品を使用して下さい。

■センサスイッチ仕様

（無接点タイプ、

有接点タイプ）

■シリンダ相当径と標準ストローク

単位：

最大ストローク

標準ストローク

形 式

2000

25､50､75､100､125､150､175､200､250､300､350､400､450､500､

000､

600､700､800

ORV16

00､

50､

00､

100､

000､

150､

000､

200､250､300､350､400､450､500､550､600､700､800

ORV20

00､

50､

00､

100､

000､

150､

000､

200､250､300､350､400､450､500､550､600､700､800

ORV25

00､00､00､

100､

000､000､000､

200､

000､

300､

000､

400､

000､

500､

000､

600､700､800､900､1000､1100､1200

ORV32

00､00､00､

100､

000､000､000､

200､

000､

300､

000､

400､

000､

500､

000､

600､700､800､900､1000､1100､1200

ORV40

00､00､00､

100､

000､000､000､

200､

000､

300､

000､

400､

000､

500､

000､

600､700､800､900､1000､1100､1200

ORV50

エコロッドレス形式番号

  ORV 16×500 ｰ M - F  1  -  K 2 - ZE135  A  2


①

②

③  ④ ⑤ ⑥ ⑦

⑧  ⑨ ⑩

①エコロッドレス

②ストローク

③マウント金具※

※マウント金具付とショックアブ

ソーバ付との組み合わせは

できません。

②シリンダ径×ストローク

④サポート金具

⑤サポート金具の数 ⑦ショックアブソーバの数 ⑩センサスイッチの数

⑥ショックアブソーバ※

⑨センサスイッチのリード線長さ

⑧センサスイッチ形式

20∼2000（25

きざみ）

金具なし

無記号

マウント金具付

M

φ16相当

16

φ20相当

20

φ25相当

25

φ32相当

32

φ40相当

40

φ50相当

50

金具なし

無記号

F形サポート付

F

1セット付（2個付）

1

2セット付（4個付）

2

Nセット付（N×2個付）

N

1セット付

1

2セット付

2

1個付

1

2個付

2

N個付

N

ショックアブソーバなし

無記入

ショックアブソーバ付

K

1000

A

3000

B

センサスイッチなし

無記入

有接点タイプ 動作表示灯なし（2線式）DC5∼28V、AC85∼115V

ZE101

有接点タイプ ON時赤色LEDインジケータ点灯（2線式）DC10∼28V、AC85∼115V

ZE102

無接点タイプ ON時赤色LEDインジケータ点灯（2線式）DC10∼28V

ZE135A

無接点タイプ ON時赤色LEDインジケータ点灯（3線式）DC4.5∼28V

ZE155A

配線方式

動作表示灯

接点方式

使用電流範囲

使用電圧範囲

センサスイッチ形式

リード線3m

リード線1m

2線式

なし

有接点タイプ

40mA MAX

DC5∼28V

ZE101B

ZE101A

20mA MAX

AC85∼115V

ON時赤色LED

インジケータ点灯

5∼40mA

DC10∼28V

ZE102B

ZE102A

5∼20mA

AC85∼115V

無接点タイプ

4∼20mA

DC10∼28V

ZE135B

ZE135A

3線式

50mA MAX

CD4.5∼28V

ZE155B

ZE155A
