CKD ニュージョイント
CKD
CKD Pnevmatic Piping One-touch Pipe Joints
100112
空
圧
・
油
圧
・
真
空
直
動
シ
ス
テ
ム
・
関
連
ロ
ボ
ッ
ト
・
Ｆ
Ａ
制
御
・
検
出
・
計
測
駆
動
・
回
転
軸
受
・
素
材
・
機
械
動
力
伝
達
・
伝
動
搬
送
・
運
搬
ポ
ン
プ
・
送
風
機
・
粉
体
工
場
設
備
・
環
境

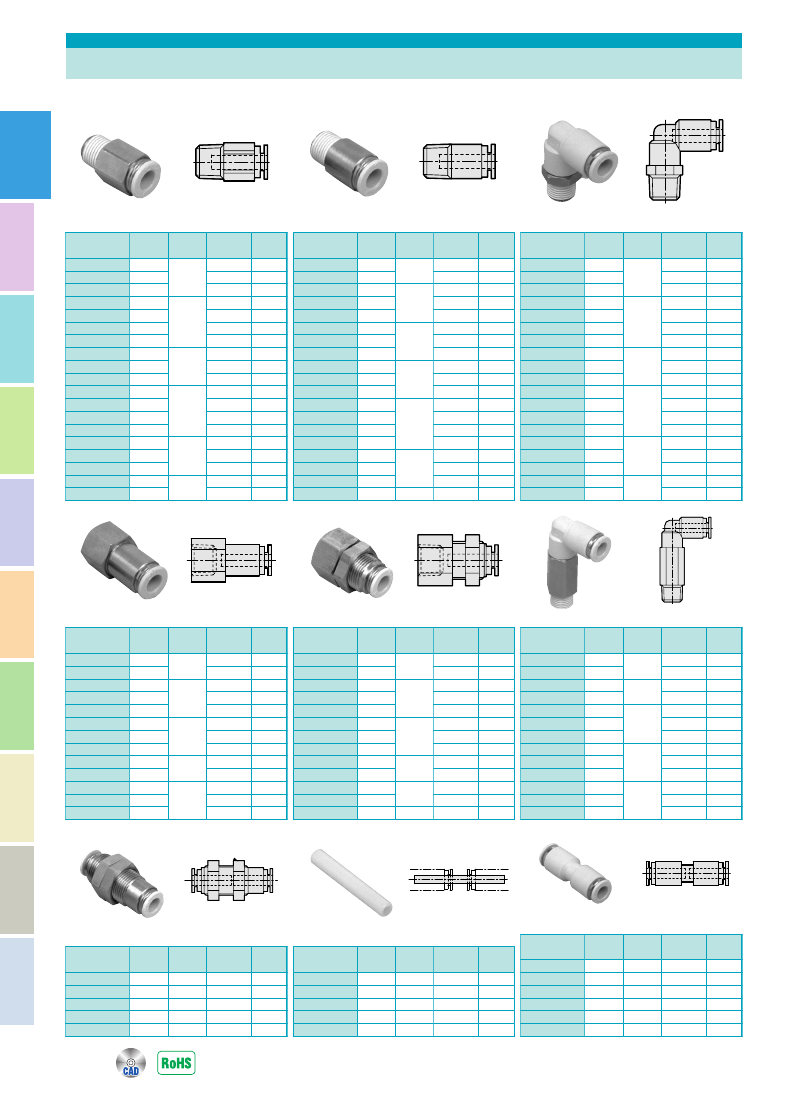

■片口ストレートGWS□-□形 ■片口ストレート（丸）GWS□-□-S形 ■片口エルボGWL□-□形
全長
ねじサイズ
（オスねじ）
適用菅
外径φ
価格
形 番
21.5
M5×0.8
4
2,220
GWS 4-M5
20.5
R1/8
2,050
GWS 4- 6
19.5
R1/4
2,180
GWS 4- 8
23
M5×0.8
6
2,320
GWS 6-M5
23
R1/8
2,150
GWS 6- 6
23.5
R1/4
2,280
GWS 6- 8
21.5
R3/8
2,630
GWS 6-10
28
R1/8
8
2,430
GWS 8- 6
27
R1/4
2,530
GWS 8- 8
22.5
R3/8
2,730
GWS 8-10
31
R1/8
10
2,900
GWS10- 6
32.5
R1/4
2,900
GWS10- 8
28.5
R3/8
3,020
GWS10-10
26.5
R1/2
3,550
GWS10-15
35.5
R1/4
12
3,550
GWS12- 8
30.5
R3/8
3,670
GWS12-10
29.5
R1/2
4,070
GWS12-15
42
R3/8
16
9,150
GWS16-10
37.5
R1/2
9,770
GWS16-15
全長
ねじサイズ
（オスねじ）
適用菅
外径φ
価格
形 番
15.7
M3×0.5
3.2
4,320
GWS 3-M3-S
16.7
M5×0.8
4,320
GWS 3-M5-S
16.9
M3×0.5
4
2,880
GWS 4-M3-S
17.9
M5×0.8
2,220
GWS 4-M5-S
20.5
R1/8
2,220
GWS 4- 6-S
19.2
M5×0.8
6
2,100
GWS 6-M5-S
23
R1/8
2,200
GWS 6- 6-S
23
R1/4
2,300
GWS 6- 8-S
28
R1/8
8
2,600
GWS 8- 6-S
27
R1/4
2,700
GWS 8- 8-S
22.5
R3/8
2,900
GWS 8-10-S
30.5
R1/8
10
3,200
GWS10- 6-S
28.5
R1/4
3,100
GWS10- 8-S
28.5
R3/8
3,200
GWS10-10-S
26.5
R1/2
3,600
GWS10-15-S
34
R1/4
12
3,600
GWS12- 8-S
29.5
R3/8
4,000
GWS12-10-S
28.5
R1/2
4,400
GWS12-15-S
芯高
ねじサイズ
（オスねじ）
適用管
外径φ
価格
形 番
15
M5×0.8
4
3,100
GWL 4-M5
20.5
R1/8
2,900
GWL 4- 6
24
R1/4
3,100
GWL 4- 8
15
M5×0.8
6
3,180
GWL 6-M5
24
R1/8
3,000
GWL 6- 6
27.5
R1/4
3,180
GWL 6- 8
29
R3/8
3,770
GWL 6-10
25.5
R1/8
8
3,550
GWL 8- 6
28.5
R1/4
3,750
GWL 8- 8
30
R3/8
3,870
GWL 8-10
28
R1/8
10
4,600
GWL10- 6
31
R1/4
4,600
GWL10- 8
32.5
R3/8
4,800
GWL10-10
35.5
R1/2
4,830
GWL10-15
33
R1/4
12
4,830
GWL12- 8
34.5
R3/8
5,720
GWL12-10
37.5
R1/2
6,080
GWL12-15
41
R3/8
16
11,180
GWL16-10
44
R1/2
12,200
GWL16-15
■メスストレートGWS□-□-M形 ■隔壁メスGWS□-□-E形
■ロングエルボGWL□-□-L形
全長
ねじサイズ
（メスねじ）
適用菅
外径φ
価格
形 番
25.5
Rc1/8
4
2,730
GWS 4- 6-M
28.5
Rc1/4
3,100
GWS 4- 8-M
27
Rc1/8
6
2,900
GWS 6- 6-M
30
Rc1/4
3,100
GWS 6- 8-M
31
Rc3/8
3,870
GWS 6-10-M
28.5
Rc1/8
8
3,100
GWS 8- 6-M
31.5
Rc1/4
3,180
GWS 8- 8-M
32.5
Rc3/8
3,770
GWS 8-10-M
34.5
Rc1/4
10
3,770
GWS10- 8-M
35.5
Rc3/8
4,070
GWS10-10-M
36
Rc1/4
12
4,070
GWS12- 8-M
37
Rc3/8
4,400
GWS12-10-M
40
Rc1/2
5,230
GWS12-15-M
取付
穴径
ねじサイズ
（メスねじ）
適用菅
外径φ
価格
形 番
13
Rc1/8
4
3,500
GWS 4- 6-E
13
Rc1/4
3,580
GWS 4- 8-E
15
Rc1/8
6
4,200
GWS 6- 6-E
15
Rc1/4
4,200
GWS 6- 8-E
15
Rc3/8
4,320
GWS 6-10-E
17
Rc1/8
8
4,800
GWS 8- 6-E
17
Rc1/4
4,800
GWS 8- 8-E
17
Rc3/8
4,920
GWS 8-10-E
21
Rc1/4
10
5,900
GWS10- 8-E
21
Rc3/8
5,900
GWS10-10-E
23
Rc3/8
12
7,250
GWS12-10-E
23
Rc1/2
7,250
GWS12-15-E
芯高
ねじサイズ
（オスねじ）
適用菅
外径φ
価格
形 番
35.5
R1/8
4
4,070
GWL 4- 6-L
39
R1/4
4,250
GWL 4- 8-L
40
R1/8
6
4,220
GWL 6- 6-L
43.5
R1/4
4,400
GWL 6- 8-L
44.5
R1/8
8
4,750
GWL 8- 6-L
47.5
R1/4
4,950
GWL 8- 8-L
49
R3/8
5,530
GWL 8-10-L
56
R1/4
10
6,600
GWL10- 8-L
57.5
R3/8
6,700
GWL10-10-L
60.5
R1/2
7,500
GWL10-15-L
60
R1/4
12
7,400
GWL12- 8-L
61.5
R3/8
7,500
GWL12-10-L
64.5
R1/2
7,780
GWL12-15-L
■バルクヘッドGWS□-□-X形 ■接続プラグGWP□-0形
■ストレートGWS□-0形
取付
穴径
ねじサイズ
（胴ねじ）
適用菅
外径φ
価格
形 番
13
M12×1
4
4,070
GWS 4-0-X
15
M14×1
6
4,250
GWS 6-0-X
17
M16×1
8
4,550
GWS 8-0-X
21
M20×1
10
5,600
GWS10-0-X
23
M22×1
12
7,530
GWS12-0-X
最小
穴径
全長
接続継
手径φ
価格
形 番
2.5
43
4
870
GWP 4-0
4
43
6
970
GWP 6-0
6
47
8
1,250
GWP 8-0
7.5
56
10
1,550
GWP10-0
9.2
61
12
1,930
GWP12-0
最小
穴径
全長
適用菅
外径φ
価格
形 番
2.5
33.5
4
3,180
GWS 4-0
4
36.5
6
3,280
GWS 6-0
6
39.5
8
3,580
GWS 8-0
8
45
10
4,350
GWS10-0
10
47.5
12
4,830
GWS12-0
13.2
58
16
10,370
GWS16-0
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
注）上記価格は10ヶ/1袋価格になります。
