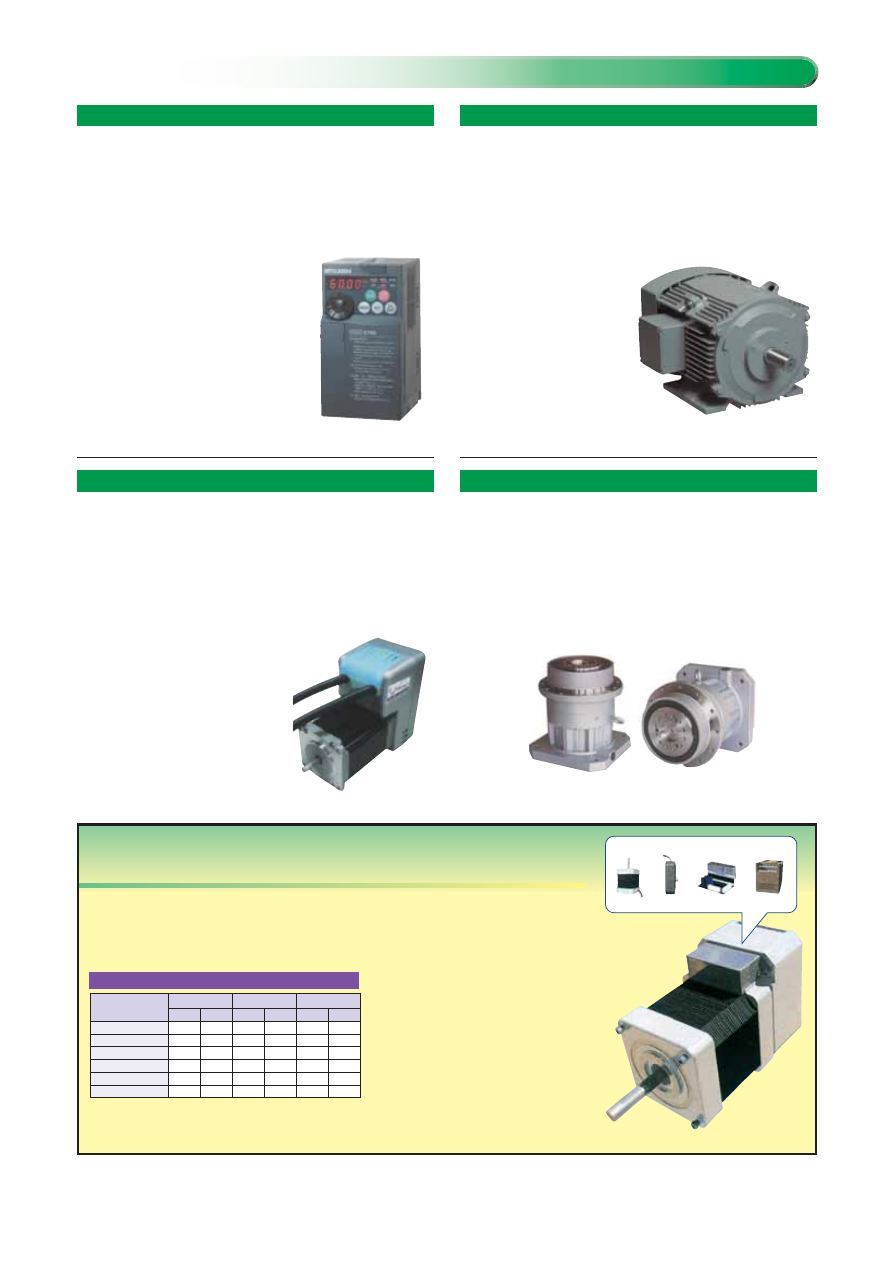

小形ボディのオールラウンダー
資料請求番号：
19-128
抜群の使い易さで、最高クラスの駆動性能を発揮する簡単・パ
ワフル小形インバータです。特長は q 汎用磁束ベクトル制御か
らアドバンスト磁束ベクトル制御に進化し、クラストップレベ
ルの駆動性能を実現。w 三菱独自の“回転レス”オートチュー
ニング機能でさまざまなモータも最適制御。e 短時間過負荷耐
量アップ。r トルク制限･電流制限機
能の向上により機械保護、負荷制限、
あて止めが可能となりました。t 進化
したＭダイヤルは、スクロールスピー
ドが可変式、ダイヤルにスベリ止めも
つけ、操作性・回しやすさが向上。y
始動指令と速度指令の組み合わせで運
転モード選択が可能な簡単設定モード
を搭載。u コンパクト、省スペース。
インバータ FREQROL-E700 シリーズ
【三菱電機（株）
】
http://wwwf2.mitsubishielectric.co.jp/melfansweb/
ザ・モートル保護構造 IP55
資料請求番号：
19-130
全閉外扇屋外型三相のグローバルスタンダードモートルで、保
護構造 IP55、耐熱クラス F 対応です。特長は q 信頼性の高い、
保護構造 IP55w 耐熱クラス Fe 取付スペースを低減。r 端子箱
上取付も標準ラインアップ用途専用化対応として、q フランジ
取付 w 軸長・軸端形状・軸素材 e 特殊電圧 r 端子箱不付（リー
ド線出し）tCE マーク対応。
出力： 0.4 ∼ 3.7kW（2 極、4
極）
、0.4 ∼ 2.2kW（6 極）をご
用意しております。
Neo100 屋外シリーズ
【
（株）日立産機システム】
http://www.hitachi-ies.co.jp
一体型 AC サーボシステム
資料請求番号：
19-129
モータ、エンコーダ、ドライバ、コントローラ、ＰＬＣ、電源
の全てを内蔵した世界最小の一体型 AC サーボシステムです。特
長は q 定格回転数 6000min
-1
、最高回転数 8000min
-1
の高回転が
可能。w 高精度磁気式エンコーダ搭載により、50000 分解能、静
粛でスムーズな動作や高精度位置決めを実現。e 制動/動力電
源内蔵で、発生ノイズが軽減されます。また AC100 ∼ 240V ま
で切換えることなく電源に直接接
続可能。r サーボゲインのチュー
ニングレスを実現。t 内蔵コント
ローラで各種パラメータ設定、動
作プログラム作成が簡単。y ソフ
トウェアＰＬＣ機能を搭載し、動
作シーケンスの定義が可能。u 入
力６点、出力４点を標準装備。
クールマッスル２
【マッスル（株）
】
http://www.musclecorp.com
大容量サーボモータ対応
資料請求番号：
19-131
ラジアル・スラストに対する強度を向上、厳しい環境下でも高
い性能を発揮するエイブル減速機が 10kw までの大容量モータ
に対応しました。特長は q 高剛性 w 長寿命 e 静音。はすば歯
車使用で平歯車に比べて約 10%（当社調べ）の静音化を実現。減
速比は 1/4、1/5、1/9、1/16、1/25 に対応、1/4 ∼ 1/9 は 1 段減
速、1/16、1/25 は 2 段減速となっております。
エイブル減速機 VRHF シリーズ
【日本電産シンポ（株）
】
http://www.nidec-shimpo.co.jp/
資料請求番号：
19-018
COOL MUSCLE
COOL MUSCLE
COOL MUSCLE
製造元
マッスル株式会社
インテリジェントドライバ内蔵
ACサーボシステム
クールマッスルはドライバ、
コントローラー、エンコーダー体
型ACサーボシステムです。モーターの後部には磁気ポジシ
ョンセンサと32ビットのRISC CPUを搭載したインテリジ
ェントドライバが基盤が内蔵されており、それによって驚異
的なコンパクト化に成功しました。
●インテリジェントドライバー
モータ後部にドライバを搭載。
ドライバボックスが不要になり
ます。インテリジェントドライバにはトルクに見合う電流のみ
流すため、モータの温度上昇や消費電力を低くします。
●コントローラー
インテリジェントドライバには32ビットのCPUが搭載されて
います。モーションプログラムの書き込み、
実行が可能なため、
モータ単体での制御が可能です。
●高分解能磁気エンコーダ
高分解能磁気エンコーダにより50000分解／回転が可能
です。ACサーボと同様の制御方式のため低速でもスムーズ
に動き、
またクローズドループのため脱調しません。
●入力電源電圧
DC24V 10%
●制御方式
クローズドループベクトル制御方式
●パルス指令分解能
最大50000パルス／回転
モータ出力
最高回転数（rpm）
定格連続トルク（Nm）
ピークトルク（N・m）
許容負荷イナーシャ（g・cm
2
）
モータイナーシャ（g・cm
2
）
-11L30
18W
3000
0.055
0.078
180
18
-11S30
9W
3000
0.027
0.039
80
8
-17L30
18W
3000
0.038
0.54
760
76
-17S30
18W
3000
0.082
0.117
380
38
-23L20
30W
2000
0.87
1.24
4.6×10
3
4.6×10
2
-23S30
45W
3000
0.294
0.46
1.4×10
3
1.4×10
2
仕 様
CM1-□
CM1-□
CM1-□
http://www.musclecorp.com
クールマッスル仕様
ドライバ＆コントローラ＆エンコーダ内蔵
＋
＋
＋
モータ エンコーダ ドライバ コントローラ
