油

圧

作

動

油

に

つ

い

て

881

データシート

番 号

記 号

名 称

番 号

記 号

名 称

番 号

記 号

名 称

7. 空気圧機器の用例（略）

8. 基本記号


8.2 接続及び統合（以後略）

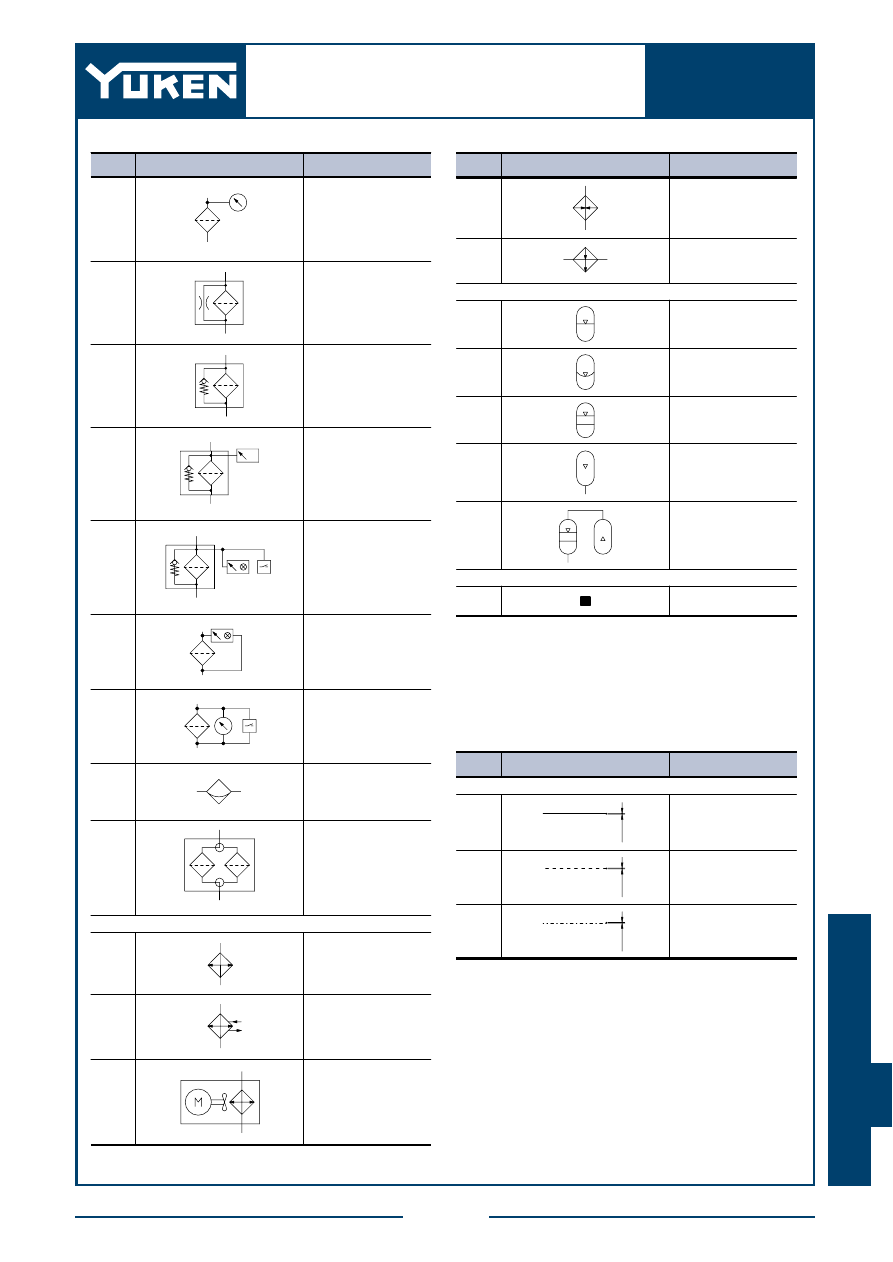

表3−基本記号

6.4.5.4

ヒータ

6.4.5.5

6.4.6 エネルギー容器（アキュムレータ、ガス容器）

温度調節器

6.4.6.1

アキュムレータ
（気体式、ダイアフラム形）

6.4.6.2

アキュムレータ
（気体式、ブラダ形）

6.4.6.3

アキュムレータ
（気体式、ピストン形）

6.4.6.5

6.4.7 潤滑点

8.1 線

アキュムレータ
（気体式，ピストン形、ガス容器
付）

6.4.6.4

ガス容器

6.4.7.1

潤滑点記号

8.1.3

幾つかの要素の囲み枠
（JIS Z 8316 参照）

8.1.2

内部・外部パイロット（制御）流路、
ドレン流路、フラッシング流路、
ブリード流路（JIS Z 8316 参照）

8.1.1

供給流路、戻り流路、機器囲い、
図記号囲い（JIS Z 8316 参照）

6.4.4.5

フィルタ（圧力計付）

6.4.4.6

フィルタ（バイパス絞り付）

6.4.4.7

フィルタ（バイパス弁付）

6.4.4.8

フィルタ（バイパス弁、デジタル
表示器付）

6.4.4.9

フィルタ（バイパス弁、目視目詰
まり表示器、電気接点付）

6.4.4.10

フィルタ（差圧式目視目詰まり表
示器付）

6.4.4.11

フィルタ（差圧計及び，差圧スイ
ッチ付）

6.4.4.12

遠心分離器

ダブルフィルタ（手動切換弁付）

6.4.4.13

6.4.5 熱交換器

6.4.5.1

クーラ（冷却液管路を表示しない。）

6.4.5.2

クーラ（冷却液管路を表示。）

6.4.5.3

クーラ（電動ファン付）

#

0.1M

0.1M

0.1M

データシート

Data Sheet

Data
Sheet

日本工業規格 油圧・空気圧システム及び機器

――図記号および回路図―― 第1部：図記号

――JIS B 0125−1

：2007

（抜粋）――
