143
サーボモータ
共通説明
回転形
1 バッテリユニット（
JUSP
-
BA
01-
E
形）

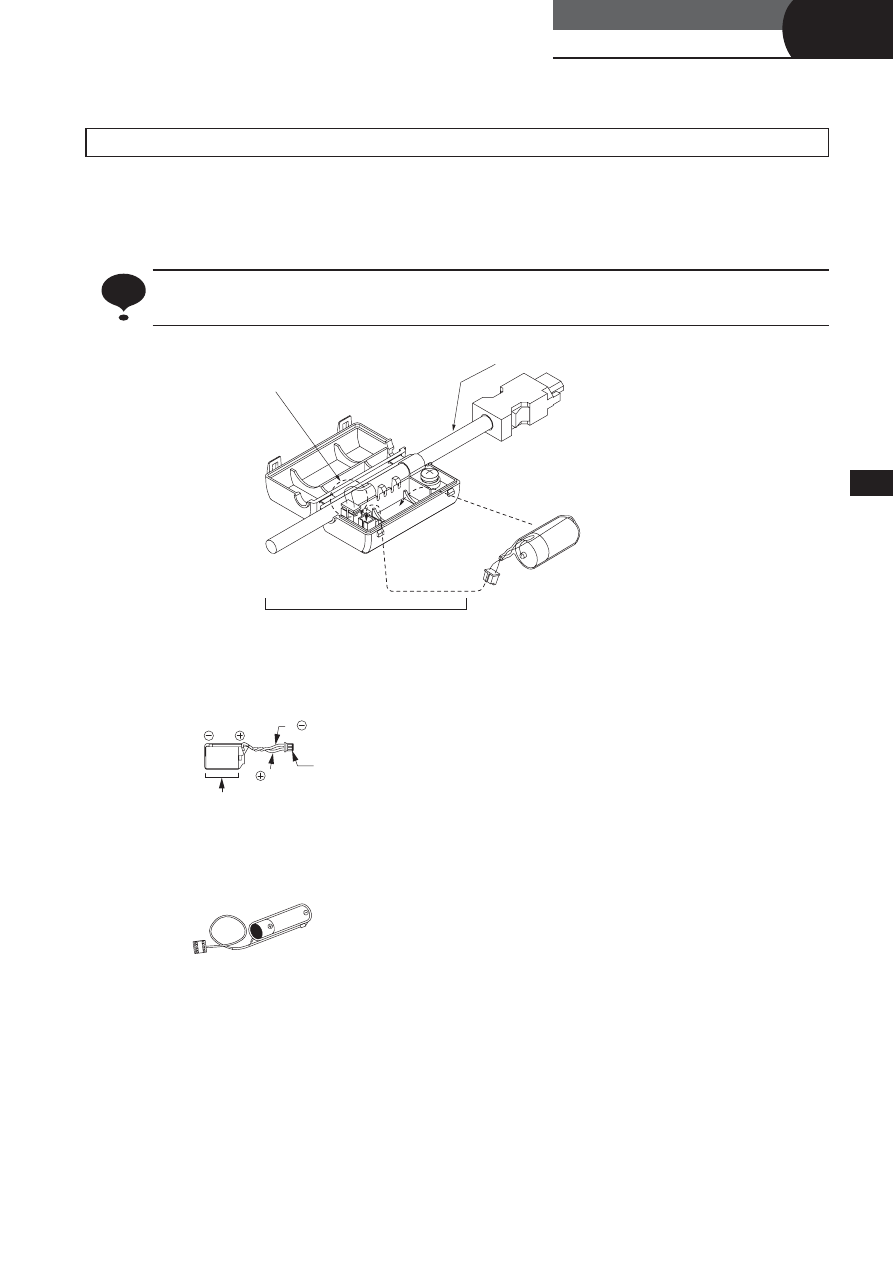

バッテリユニット（
JUSP-BA
01-E
）は，絶対値エンコーダ用バッテリユニット付きエンコーダケーブル付属のバッテリユニット
交替用の製品です。破損などで使用できなくなった場合に本製品をご使用ください。本製品をインクリメンタルエンコーダ用
エンコーダケーブルに接続して絶対値エンコーダ用エンコーダケーブルとして使用することはできません。
（
1
）バッテリをバッテリユニットに搭載する場合
リチウムバッテリ（
JZSP-BA
01
形）を購入し，バッテリユニットに装着してください。
1
赤色
2
赤色
コネクタ
バッテリ本体
ER
3
V
（
3
.
6
V
，
1000
mAh
：
東芝電池（株）製）
（
2
）バッテリを上位装置側に置く場合
上位装置の仕様に合わせて準備してください。バッテリは
ER
6VC3N
（
3.6V
，
2000mAh
：東芝電池（株）製）
相当品を使用してください。
重要
1
．バッテリユニット（
JUSP-BA
01-E
形）にはバッテリは搭載されていません。バッテリは別途ご購入が必要です。
2.
バッテリユニットは，周囲温度が
0
∼
55
℃の場所に設置してください。
バッテリ
（
JZSP-BA
01
形）
を装着
バッテリユニット
（
JUSP-BA
01
-E
形）
絶対値エンコーダ用エンコーダケーブル
サーボパック側
コネクタ
JZSP-CSP
04
-
□□
-E
05
-
□□
-E
06
-
□□
-E
07
-
□□
-E
JUSP-CVP
□
6
-
□□
-E
□
7
-
□□
-E
（注）
エンコーダケーブルとバッテリユニットの接続
ケーブル，
コネクタは本製品に含まれません。
バッテリユニット
回転形
サ
ー
ボ
モ
ー
タ
共通説明
