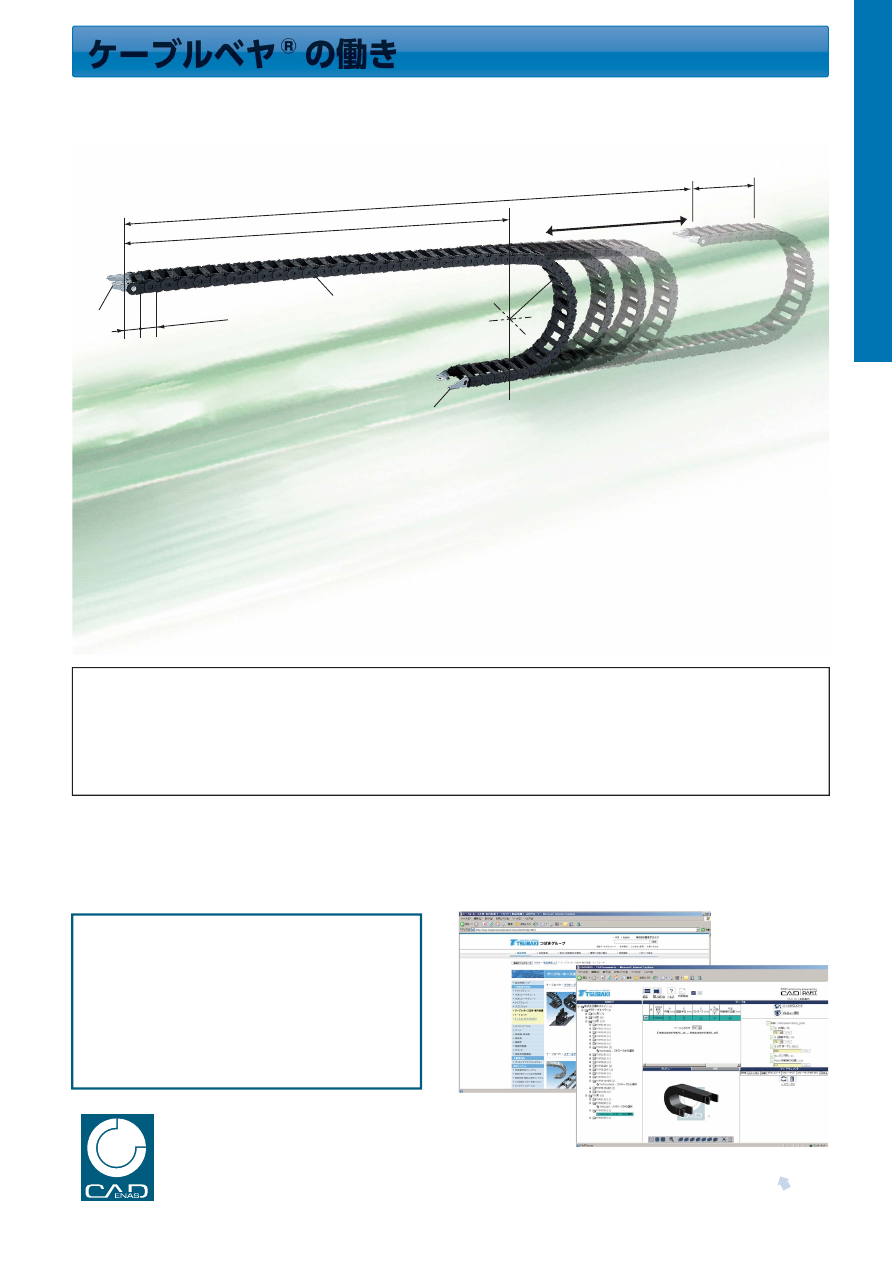

ケーブルベヤ の働き

移動ストローク

（Ｓ）

余裕長さ

（Ｋ）

フリースパン

（Ｆ）

移動

ピッチ（P）

固定端

屈曲半径 （Ｒ）

移動端

ケーブルベヤ本体

■ケーブル・ホースの支持案内保護

  装置の移動部へケーブル・ホースを接続すると、移動に伴ってケーブル・ホースにねじれ・引張りなどの無理な力が働き

ます。また、外観も雑然としたものになります。

  つばきケーブルベヤは、上図のように装置の固定側に設置された固定端と、移動部位に取付けられた移動端にいたる本体

内にケーブル・ホースを収納し、ケーブル・ホースに無理な力を与えることなく整然と確実に支持案内し、移動ストロー
ク（S）を往復運動します。

Cut down



your



construction times!

インターネットからケーブルベヤの 2D ＆ 3DCAD データが入手できます！

設計工数の削減に、ぜひご活用ください。

フ リ ー ス パ ン（F）：    ケーブルベヤの支点間距離を意味し、品種によって許容できる長さが決まっています。



（仕様一覧表および各能力線図を参照ください）

移動ストローク（S）：   装置の移動部（ケーブルベヤ移動端）が往復運動する２点間の距離です。

余 裕 長 さ（K）：   設置寸法誤差を吸収するためのケーブルベヤの余裕です。

ピ

ッ

チ（P）：    ケーブルベヤの連続するリンクとリンクの間の距離です。そのときの距離をピッチ（P）として示しています。

屈 曲 半 径（R）：    ケーブルベヤは一定方向に一定半径で屈曲します。このときの半径を屈曲半径（R）として示しています。



（旋回仕様は両方向へ屈曲します。）

支 持 ロ ー ラ  ：    許容移動ストロークを超えて使用する場合、ケーブルベヤを支持するために支持ローラ（またはプレート）を取付

けます。

ケーブルベヤは、本体内に電線ケーブルや油圧・空圧などのホースを通し、移動する装置と固定端間のケーブル・

ホースを確実に支持案内する装置です。屈曲部は一定の半径で一方向にのみ曲がります。

図面データ（CAD データ）はキャデナス・ウェブ・
ツー・キャド（株）の CAD 図面ライブラリーサイト

「PARTcommunity」 へ の リ ン ク に よ り 提 供 い た し

ます。
つばきケーブルベヤの CAD データを 2D・3D 形態で
ダウンロード可能です。

「PARTcommunity」 か ら の ダ ウ ン ロ ー ド の 際 に は

CADENAS  WEB2CAD の ユ ー ザ ー 登 録 が 必 要 で す

（初回のみ）。

CADENAS

■  Easy to connect to PDM and ERP systems.
■  The PART solutions catalog can be accessed

easily using a button in Autodesk Inventor.

■  Detailed chain models are available.

tsubakimoto.jp

/chain/cad/

つばきケーブルベヤ CAD データダウンロードサービス

4

4

ケーブルベヤの働き
