モータブレーキ

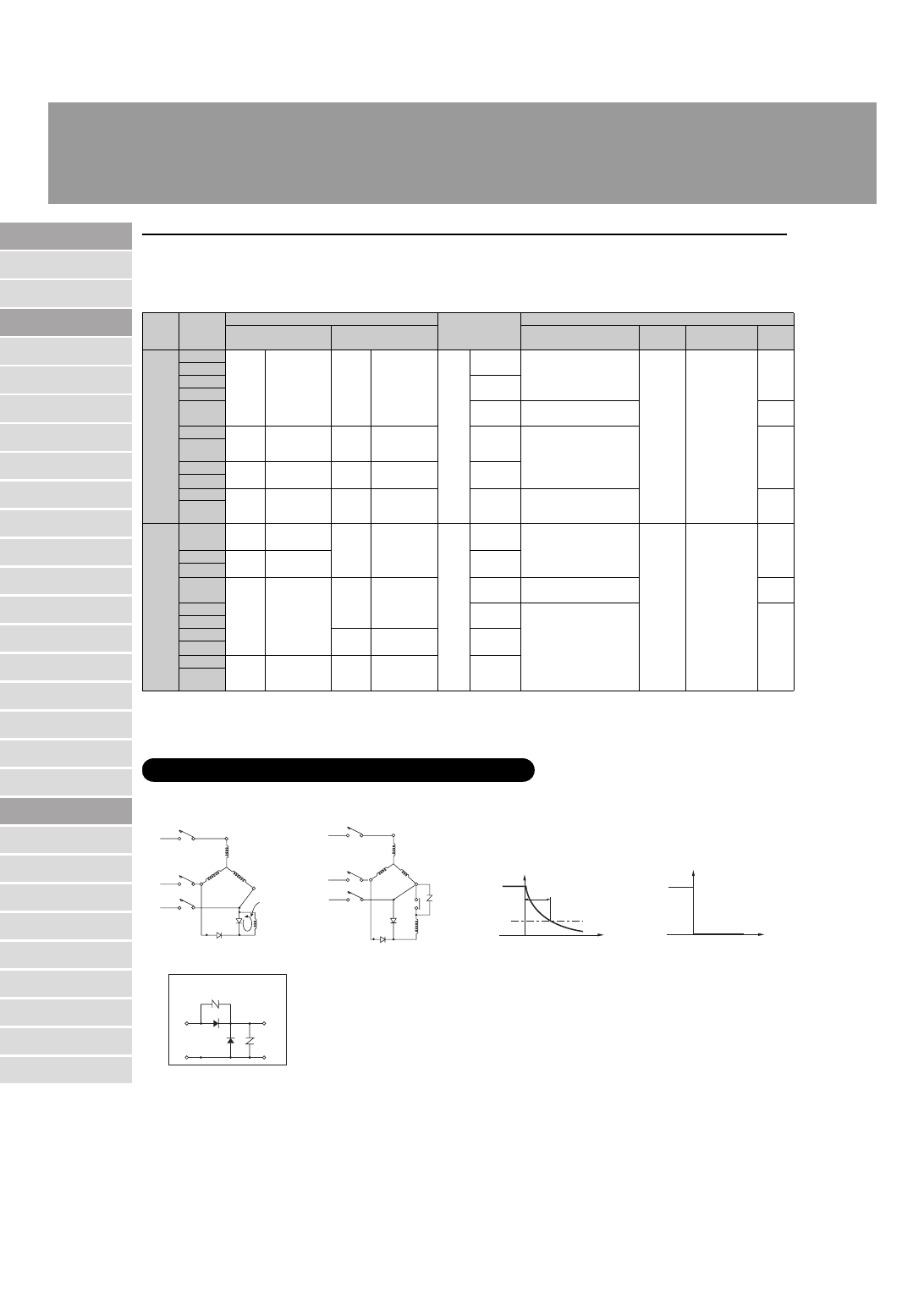

急制動回路の注意点
急制動回路の注意点（開閉器およびバリスタ）
ブレーキを急制動回路でご使用になる場合は、下記の項目に注意してください（実際の結線例は
E64 ～ E74 頁参照）。
• ブレーキ動作時に発生するサージ電圧から急制動回路用接点を保護するため、バリスタ（保護素子）を接続してください。
• 急制動回路用接点の配線は、ブレーキ電源接点の 2 次側に接続してください。接点が保護されないことがあります。
• 急制動回路用接点に交流電磁開閉器を使用する場合には、表 EM39 を参照してください。
表
EM39 急制動回路使用時の推奨部品形式
• 推奨接触器形式は富士電機機器制御（株）製および三菱電機（株）製の場合であり、同等の能力であれば他社のものでも問題ありません。
• 推奨接触器接点容量は、電気的開閉耐久性（寿命）が約 200 万回の場合を示しています。
• 推奨接触器の内、三菱電機（株）製 S-N11 は補助接点× 1 個、S-N18 は補助接点無しです。インバータ駆動等で補助接点が 2 個以上必要な
場合はご注意ください。
EM39 記載のその他接触器の補助接点は 2 個以上あります）
• 推奨バリスタ形式は日本ケミコン（株）製の場合であり、同等の能力であれば他社のものでも問題ありません。
普通制動回路（標準回路）と急制動回路の違いは図
EM8 及び図 EM9 の通りです。
EM10 及び図 EM11 は普通制動回路（標準回路）及び急制動回路における電流減衰の状況を示したものです。
ブレーキコイルはインダクタンス
L があるため、図 EM8 の標準回路
の場合、電源
OFF にしても L に蓄えられたエネルギーにより残留電
流が流れます。この残留電流の減衰カーブは図
EM10 の様になりま
す。
そこで図
EM9 の急制動回路に接続し電源 OFF と同時に S も開放す
れば、ブレーキコイルとの閉回路が出来ないため、残留電流は図
EM11 の如く流れなくなります。
故に、
tb 時間だけ制動時間が短くなり、急制動となります。
つまり、急制動回路とは、電源
ON、OFF と同時にブレーキコイルを
ON、OFF することにより残留電流を流さない様にするための回路で
す。
（バリスタは整流器や接点
S を保護するために必ず御使用くださ
い。
）
AC
電圧
ブレーキ
形式
推奨接触器形式
推奨接触器接点
容量（
DC-13 級）
推奨バリスタ
（接触器接点保護用）
富士電機機器制御（株）製
三菱電機
（株）
製
バリスタ形式
（ ）
は旧形式
最大許容
回路電圧
バリスタ電圧
定格
電力
200V
220V
SB-004
SC-05
直列接点数
1
（
0.7A）
S-N11
または
S-N12
直列接点数
1
（
1.2A）
DC
110V
0.4A 以上
TND07V-471KB00AAA0
（
TNR7V471K）
AC300V
470V
（
423 ～ 517V）
0.25W
FB-01A1
FB-02A1
0.5A 以上
FB-05A1
FB-1D
0.7A 以上
TND10V-471KB00AAA0
（
TNR10V471K）
0.4W
FB-2D
SC-05
直列接点数
2
（
3.0A）
S-N11
または
S-N12
直列接点数
2
（
3.0A）
1.5A 以上
TND14V-471KB00AAA0
（
TNR14V471K）
0.6W
FB-3D
FB-5B
SC-05
直列接点数
3
（
4.0A）
S-N18
直列接点数
3
（
5.0A）
3.0A 以上
FB-8B
FB-10B
SC-5-1
直列接点数
3
（
10A）
S-N20
または
S-N21
直列接点数
3
（
10A）
6.5A 以上 TND20V-471KB00AAA0
（
TNR20V471K）
1.0W
FB-15B
400V
440V
FB-01A1 SC-05
直列接点数
1
（
0.25A）
S-N11
または
S-N12
直列接点数
2
（
0.5A）
DC
220V
0.2A 以上
TND10V-821KB00AAA0
（
TNR10V821K）
AC510V
820V
（
738 ～ 902V）
0.4W
FB-02A1
SC-05
直列接点数
2
（
0.4A）
0.3A 以上
FB-05A1
FB-1D
SC-05
直列接点数
3
（
2.0A）
S-N11
または
S-N12
直列接点数
3
（
2.0A）
0.5A 以上
TND14V-821KB00AAA0
（
TNR14V821K）
0.6W
FB-2D
1.0A 以上
TND20V-821KB00AAA0
（
TNR20V821K）
1.0W
FB-3D
FB-5B
S-N18
直列接点数
3
（
2.0A）
1.5A 以上
FB-8B
FB-10B
―
―
S-N20
または
S-N21
直列接点数
3
（
4.0A）
3.5A 以上
FB-15B
図
EM8 標準回路
図
EM9 急制動回路
図
EM10 標準回路の
電流減衰カーブ
図
EM11 急制動回路の
電流減衰カーブ
急制動回路にすると制動時間が短くなる理由について
ᱷ⇐㔚ᵹ
U
V
W
2
(3)
4
1
N
M
U
V
W
S
N
2
(3)
4
1
M
VR
㧔ࡃࠬ࠲㧕
tb
ๆᒁᜬ㔚ᵹ
ᤨ㑆
OFF
㔚ᵹ
ᤨ㑆
OFF
㔚ᵹ
1
2
(3)
4
㧔ෳ⠨㧕ᢛᵹེౝㇱ࿁〝
