トルクリミターの特長と構造

ORIENTAL  CHAIN  MFG. CO., LTD.

220

ト

ル

ク

リ

ミ

タ

ー

■特 長

1．確実に機械を保護します。

トルクの伝動は､ハブに装着された摩擦板とセンターメ

ンバーの摩擦により行い､過負荷に対しては､センターメ

ンバーのスリップにより機械を保護します。トルク容量

の設定は調節ナット､または､調節ボルトの締め加減によ

り簡単にできます。

2．自動復帰が正確なため保全上の手間がかかりません。

過負荷に対しては､センターメンバーがスリップし､ま

た､過負荷を除くと同時に自動的に回転します。

3．多種･多様のドライブに使用できます。

センターメンバーには､スプロケット･歯車･Vプーリな

どを簡単な加工で取付けできます。

4．ハブはスチール製ですから､ネジの損耗がありません。

5．経済的な標準タイプ

品種も小容量から大容量のものまで多種･多様のドライ

ブに使用できる標準タイプを取り揃えていますので､各

種の伝動条件にあわせてご使用ください。

構

造

お

よ

び

締

付

要

領

調節ナット1ヶで皿バネを押し､センターメンバーを締付ける構造になっています。

調節ナットを手回しによりセットした後､所定の締込みをしてください。

この場合プレートと皿バネの芯合せを行ってください。

3本の調節ボルトでプレートを介して皿バネを押すと同時に､センターメンバーを締付ける構造になっています。

調節ボルトの先端が出ていない状態で､調節ナットをプレートに密着するまで締込み､各調節ボルトを均等に締込んでください。

OCMトルクリミターは､小形･中形の各タイプがあり､そ

れぞれに異なった部品で構成されています。簡単な操作

で確実に過負荷より機械を保護する安全装置です。

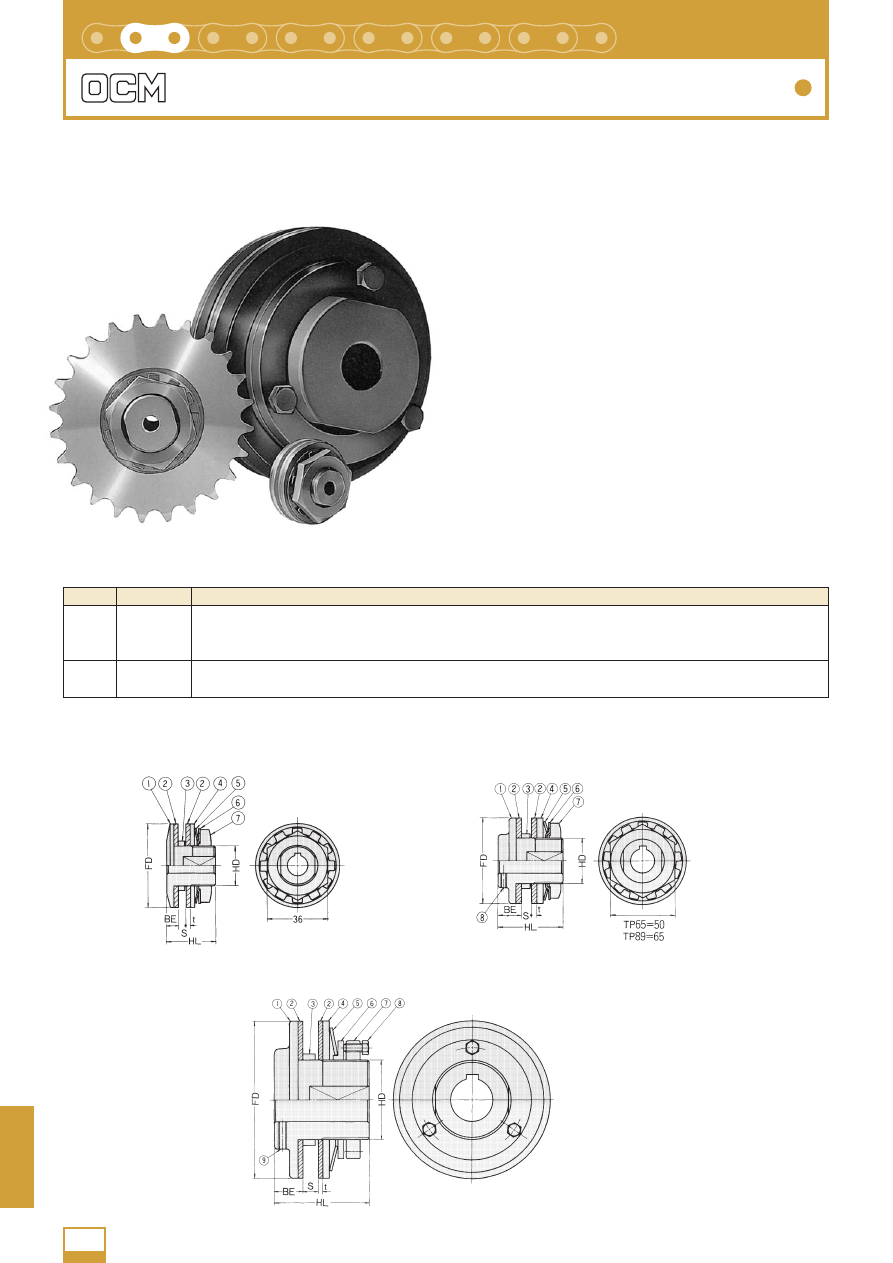

■構 造

トルク容量に応じて構造は次の2種類で、構成部品は各種異なっています。

形 式

小 形

中 形

番 号

TP 50

TP 65

TP 89

TP 127

TP 178

①ハブ
②マサツ板
③ブシュ
④プレート
⑤皿バネ
⑥廻り止めプレート
⑦調節ナット

①ハブ
②マサツ板
③ブシュ
④プレート
⑤皿バネ
⑥廻り止めプレート
⑦調節ナット
⑧六角穴付き止ネジ

クボミ先

①ハブ
②マサツ板
③ブシュ
④プレート
⑤皿バネ
⑥パイロットプレート
⑦調節ナット
⑧調節ボルト
⑨六角穴付き止ネジ クボミ先

中形トルクリミター（TP127・TP178）

小形トルクリミター（TP50）

小形トルクリミター（TP65・TP89）
