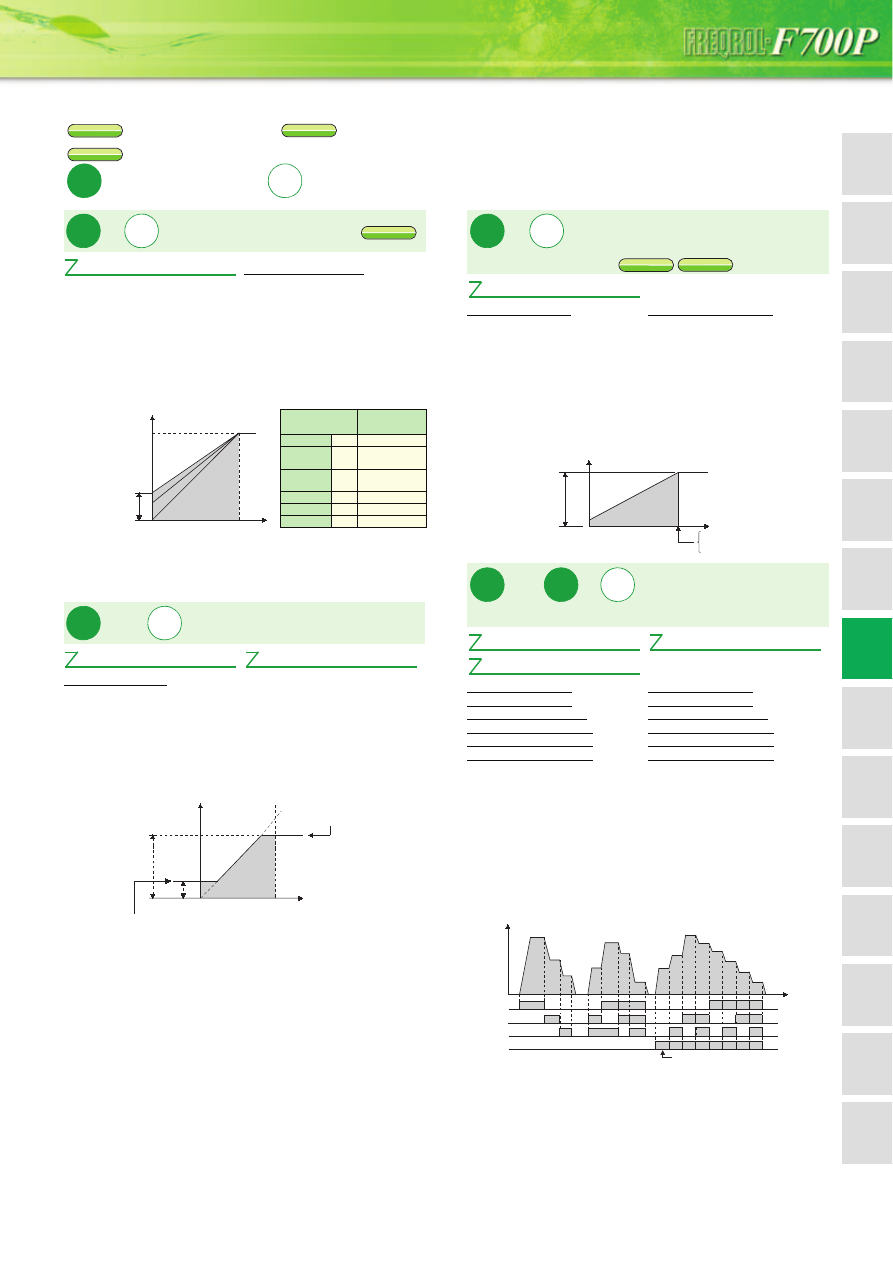

パラメータを設定する場合は、取扱説明書（応用編）を参照の上、注意事項などをご理解の上設定してください。
低周波数域の電圧降下を補正し、低速域のモータトルク低下を
改善できます。
●低周波数域のモータトルクを負荷に合わせて調節して始動時の
モータトルクを大きくできます。
●端子RTの切り換えで、始動トルクブーストを切り換えることがで
きます。
●
Pr.80
で簡易磁束ベクトル制御を選択した場合、
Pr.0、Pr.46
の
設定は無効になります。
モータ速度を制限させることができます。
●出力周波数の上限および下限をクランプします。
●
Pr.1
の設定周波数を超えて運転をしたい場合には、
Pr.18
に出力
周波数の上限を設定します。
（
Pr.18
を設定すると、
Pr.1
は自動的に
Pr.18
の周波数に切り換わ
ります。また、
Pr.1
を設定すると、
Pr.18
は自動的に
Pr.1
の周波
数に切り換わります。）
●インバータの出力（電圧、周波数）をモータの定格に合わせます。
●標準モータを運転する時は、一般的にモータの定格周波数を
Pr.3
基底周波数
に設定します。商用電源と切り換えてモータを運転す
る場合、
Pr.3
は電源周波数と同じにしてください。
●1台のインバータで複数のモータを切り換えて使用する場合など
に基底周波数を変更したい場合は、
Pr.47
第2V/F(基底周波数)
を
使用します。
●
Pr.19 基底周波数電圧
は、基底電圧（モータの定格電圧等）を設
定します。
運転速度をあらかじめパラメータで設定し、その速度を接点信
号で切り換える場合に使用できます。
接点信号（RH､RM､RL､REX信号）をON、OFFするのみで、各
速度を選択できます。
●RH信号-ONで
Pr.4
、RM信号-ONで
Pr.5
、RL信号-ONで
Pr.6
に
設定された周波数で運転します。
●RH､RM､RL､REX信号の組合せによって4速∼15速の設定が可能
となります。
Pr.24∼Pr.27､Pr.232∼Pr.239
に運転周波数を設定
してください（初期値は、4速∼15速が使用できない設定となっ
ています）。
＊1
Pr. 232 多段速設定（8速）
= "9999" 設定時、RH、RM、RLをOFF、REX
をONとすると、
Pr. 6
の周波数で動作します。
以降の説明において
……V/F制御（汎用モータ）、
……簡易磁束ベクトル制御（汎用モータ）、
……IPMモータ制御（専用IPMモータ）で機能することを表します。（表示のないパラメータは、全制御有効です。）
はシンプルモードパラメータ、
は拡張パラメータを表します。
V/F
V/F
V/F
簡易磁束
簡易磁束
簡易磁束
IPM
IPM
IPM
Pr.
Pr.
手動トルクブースト
Pr.46 第2トルクブースト
Pr.0
初期値
定トルクモータ
使用時
0.75K
6%
←
1.5K∼
3.7K
4%
←
5.5K、
7.5K
3%
2%＊
11K∼37K
2%
←
45K、55K 1.5%
←
75K∼
1%
←
＊ 初期値のまま、
Pr.71
を定
トルクモータ使用時の設定
に変更すると、
Pr.0
の設定
値は上記の値に切り換わり
ます。
上下限周波数
Pr.18 高速上限周波数
Pr.
0
Pr.
46
V/F
V/F
V/F
Pr.0 トルクブースト
出
力
電
圧
Pr.0
Pr.46 設定範囲
基底周波数
0
100％
出力周波数(Hz)
Pr.
1、2
Pr.
18
Pr.1 上限周波数
Pr.2 下限周波数
出力周波数(Hz)
Pr.1
Pr.18
Pr.2
周波数設定値
上限周波数で
クランプされます。
下限周波数で
クランプされます。
5､10V
(20mA)
0
(4mA)
基底周波数、電圧
Pr.19 基底周波数電圧
Pr.47 第2V/F(基底周波数)
多段速設定による運転
Pr.24 多段速設定(4速)
Pr.25 多段速設定(5速)
Pr.26 多段速設定(6速)
Pr.27 多段速設定(7速)
Pr.232 多段速設定（8速）
Pr.233 多段速設定（9速）
Pr.234 多段速設定（10速）
Pr.235 多段速設定（11速）
Pr.236 多段速設定（12速）
Pr.237 多段速設定（13速）
Pr.238 多段速設定（14速）
Pr.239 多段速設定（15速）
Pr.
3
Pr.
19、47
V/F
V/F
V/F
簡易磁束
簡易磁束
簡易磁束
Pr.3 基底周波数
Pr.19
出
力
電
圧
(V)
出力周波数(Hz)
Pr.3
Pr.47
Pr.
4∼
Pr.
6
Pr.
24∼27、232∼239
Pr.4 3速設定(高速)
Pr.5 3速設定(中速)
Pr.6 3速設定(低速)
時間
8速
9速
10速
11速
12速
13速
14速
15速
ON
ON
ON ON ON ON ON ON
ON
ON
ON
ON
ON ON
ON ON
ON ON ON ON
RH
RM
RL
REX
出
力
周
波
数
(Hz)
＊1
ON ON ON
ON
ON
ON
ON
ON
4速
5速
6速
7速
ON
ON
ON
1速(高速)
2速
(中速)
3速
(低速)
パラメータの説明
