取扱いと保守

取
扱
い
と
保
守

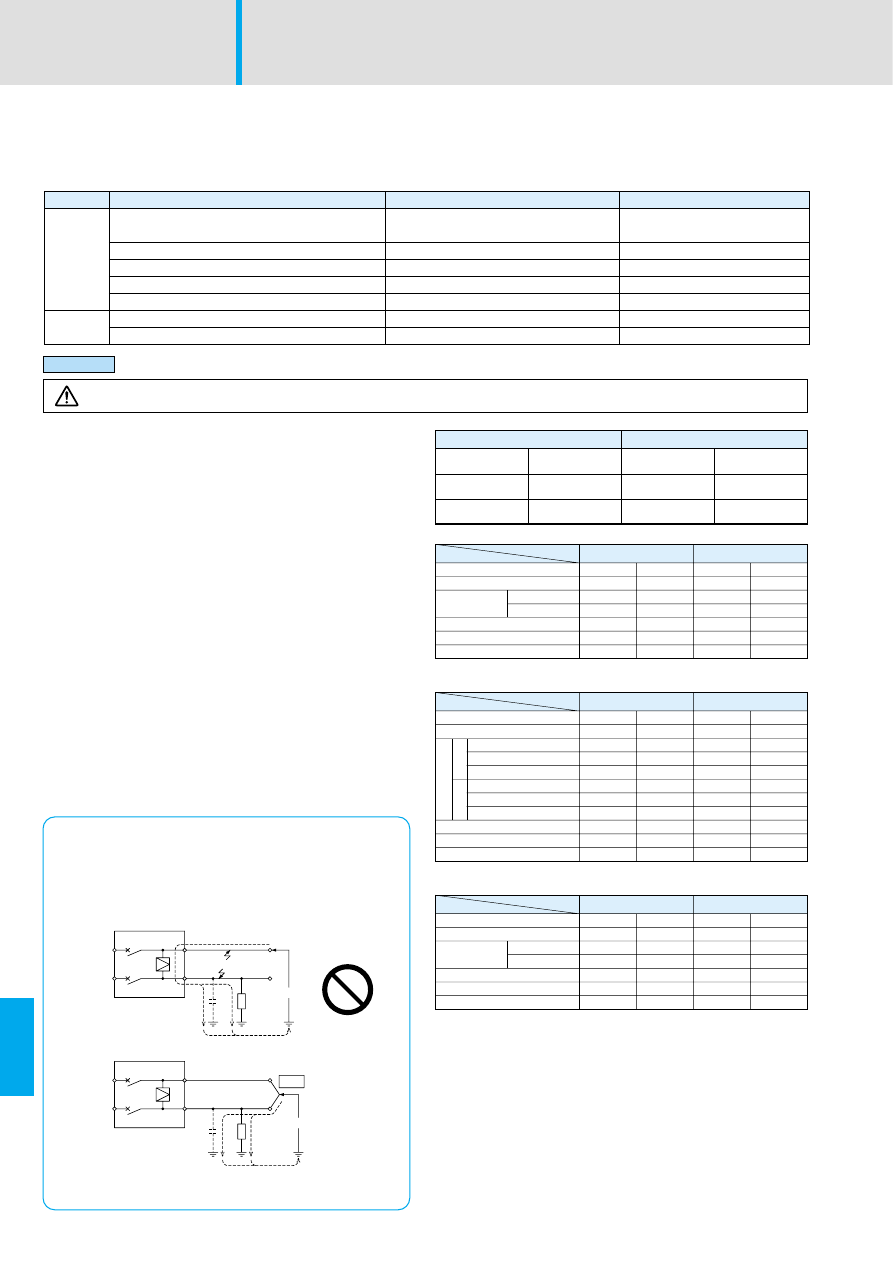

4. 保守点検

（1）初期点検

NFB・NVを設置し，通電を開始する際にはつぎの事項を点検してください。

1.端子まわりに，余分のねじや盤の加工くず，電線の

切れ端などの導電物が残ってないか。

2.カバー，ベースに亀裂・破損はないか。

3.カバー，ベース，端子部に結露はないか。

4.500V絶縁抵抗計で絶縁抵抗を測定する。

5.導電接続部は確実に締付けられているか。

6.NVの定格電圧と回路電圧は同一か。

7.電圧を印加しテストボタンを押して動作を確認する。

機種

点検項目

きれいに取り除いてあること。

亀裂・破損のないこと。

結露していないこと。

5MΩ以上

規定の締付トルクであること。

同一であること。

漏電トリップの状態となること。

判定基準

NVは注意事項wを参照ください。

備考

共通

①耐電圧試験

右表を基準にしておりますので，それ以上の耐電圧試験は行わな
いでください。

（注）操作回路の試験箇所は，充電部-大地間です。

②絶縁抵抗測定および耐電圧試験

製品により制限事項が異なりますのでご注意ください。

a．絶縁抵抗測定

右表の△印の箇所の絶縁抵抗は500V絶縁抵抗計で測定しても故
障しませんが，低い絶縁抵抗値を示します。ただし，メグ測定ス
イッチ付の製品では遮断器をOFFにすれば測定できます。
1000V絶縁抵抗計は故障するため使用できません。

b．耐電圧試験

右表の×印のところは電圧印加しないでください。（万一誤っ
て×印のところを耐電圧試験した場合はトリップするもの，しな
いもの両方ありますがいずれも再使用しないでください。

）

（a）

漏電遮断器

TBLは主回路と絶縁されておらず充電部となっていますので，TBLに絶
縁抵抗測定および耐電圧試験は行わないでください。

（b）

漏電アラーム遮断器

ECA-SLT, RST仕様のRST端子およびATU仕様のA/T端子，TST端子，
RST端子は主回路と絶縁されておらず充電部となっていますので，絶縁
抵抗測定および耐電圧試験は行わないでください。

（c）

単3中性線欠相保護付ノーヒューズ遮断器・漏電遮断器、単3中性線欠
相保護・漏電アラーム付遮断器

過電圧検出リード線は，中性線との接続をはずして行ってください。接
続したままで，極間の絶縁抵抗測定および耐電圧試験は行わないでくだ
さい。

注（1）遮断器に負荷配線を接続した状態で主回路充電部各極-大

地間の耐電圧試験を行う場合は，主回路充電部一括と大
地間で試験を行ってください。配線の対地静電容量や，
大地間に接続されたインピーダンス(サージ吸収コンデ
ンサ，アレスタ，ノイズフィルタなど)を介して，極間
に過大な電圧が印加され，故障する可能性があります。

ご注意事項

○
○
○
−
○
○

OFF

○
○
○
○
○
○

○
○
○
−
○
○

OFF

○
○
○
○
○
○

とっての状態

主回路充電部-大地間

電源･負荷側端子間

主回路充電部-操作回路充電部間

操作回路充電部-大地間

主回路

測定箇所

試験

絶縁抵抗測定

耐電圧試験

補助回路又は制御回路

定格絶縁電圧

（単位：V）

主回路に電子回路が接続されていない製品の場合（ノーヒューズ遮断器）

≦300

300＜

≦690

試験電圧

（交流分実効値）

操作回路の
定格絶縁電圧

試験電圧

（交流分実効値）

2000

2500

≦60

60＜

≦690

1000

○
○
△
○
○
△
○
−
○
○

OFF

○
○
○
○
○
△
○
○
○
○

○（注1）

○
×
○
○
×
○
−
○
○

OFF

○（注1）

○
○
○
○
×
○
○
○
○

とっての状態

主回路充電部-大地間

電源-負荷側端子間

主回路充電部-操作回路充電部間

操作回路充電部-大地間

左-中，中-右，中-中性極間

左-右極間

左-中性極，右-中性極間
左-中，中-右，中-中性極間

左-右極間

左-中性極，右-中性極間

測定箇所

異

極

間

電

源

側

負

荷

側

試験

絶縁抵抗測定

耐電圧試験

＋1000

（最小1500）

異極間

電源側
負荷側

○
△
△
−
○
○

OFF

○
○
△
○
○
○

○（注1）

×
×
−
○
○

OFF

○（注1）

○
×
○
○
○

とっての状態

主回路充電部-大地間

電源･負荷側端子間

主回路充電部-操作回路充電部間

操作回路充電部-大地間

測定箇所

試験

絶縁抵抗測定

耐電圧試験

異極間

電源側
負荷側

主回路左右極に電子回路が接続されている製品の場合

（漏電遮断器，漏電アラーム遮断器，単3中性線欠相保護付遮断器，漏洩電流表示付遮断器）

主回路各極に電子回路が接続されている製品の場合

（漏電遮断器CE･CCC品，漏電保護付UL遮断器，MDUブレーカ）

印加時間 1分間

誤った箇所に電圧を印加したり，基準を超えた電圧を印加すると，製品が故障する可能性があります。

注意

電子
回路

過電圧発生

遮断器

対地静
電容量

サージ吸収
コンデンサなど

一括

試験電圧

電子
回路

遮断器

対地静
電容量

サージ吸収
コンデンサなど

試験電圧
