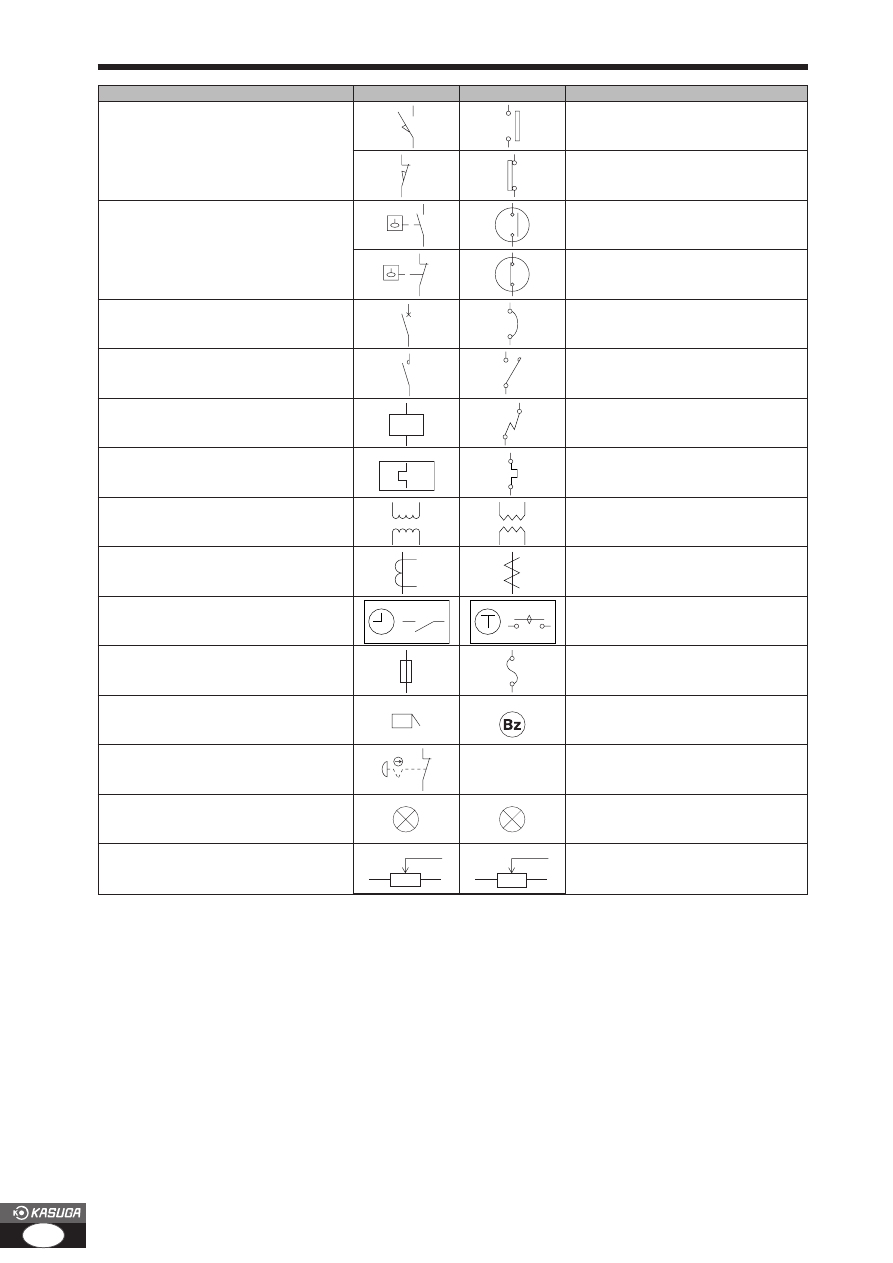

電気用基本図記号

付 -18

備  考

動作の場合に閉路するものに用いられます。

動作の場合に開路するものに用いられます。

−

−

−

−

−

−

−

−

−

−

−

ブレーク接点の確実な開放操作を行い、その位
置を維持するものに用いられます。

−

−

系列2（旧図記号）

ー−

系列1

名  称

リミットスイッチ

フロートスイッチ、圧力スイッチなど

遮断（気中遮断器）

電磁接触器

制御用電磁コイル

熱動継電器（熱動形過電流継電器）

計器用変圧器（一般）

変流器（一般）

時計スイッチ

ヒューズ（一般図記号）

ブザー

非常停止スイッチ

ランプ

摺動接点付ポテンショメータ
