LEDランプについて
①LEDランプの誤点灯について
LEDランプは、微小電流で点灯しますので、サージ吸収回
路や無接点回路による漏れ電流あるいは、ケーブル間の漂
遊静電容量、ノイズなどにより、誤点灯する可能性があり
ます。

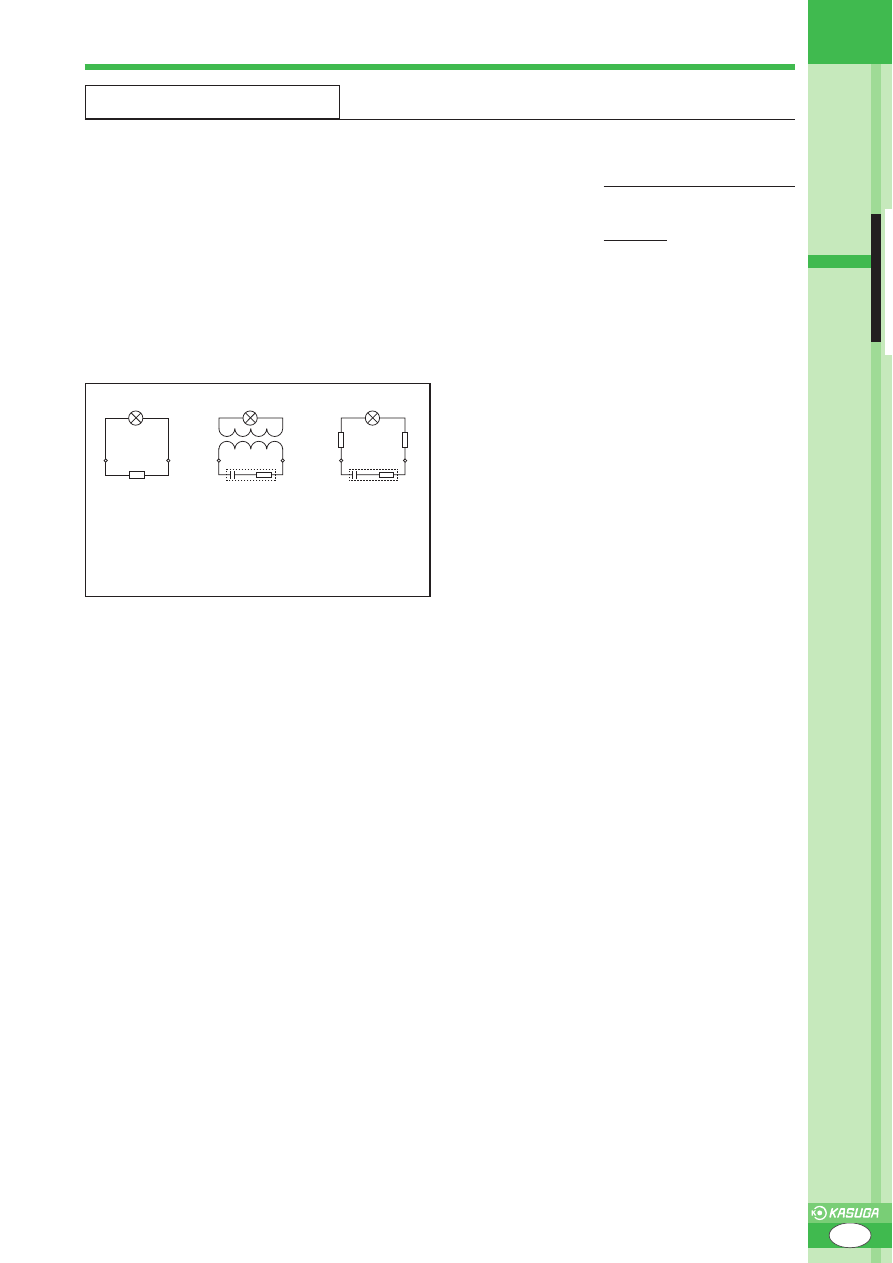

●誤点灯の対策について
・分流抵抗RおよびCR素子の並列接続
LEDランプ端子間（トランス式の場合は入力端子間）に
分流抵抗RまたはCR素子（コンデンサ＋抵抗）を並列に
接続していただくことで誤点灯を防ぐことができます。
ただし、その場合の抵抗またはCR素子の選定は、機種
や使用条件などにより異なります。
R
分流抵抗
R
C
X1
X2
X1
X2
抵抗
コンデンサ
R
C
X1
X2
抵抗
コンデンサ
・DC24Vの場合
R:10kΩ(0.5W)
・AC24Vの場合
・AC110Vの場合
C:0.33μF(250Vac)
R:120Ω(0.25W)
・AC220Vの場合
C:0.1μF(250Vac)
R:120Ω(0.25W)
・DC110Vの場合
C:4700pF(250Vdc)
R:100Ω(0.5W)
例1
例2
例3
R:2kΩ(2W)
②電圧の範囲は、6V品が±5％、12V・24Vが±10％
です。
なお、常時＋5％または＋10％で使用する場合は、電流を
定格電流以下になるよう抵抗値を選定し、外部抵抗をラン
プへ直列に取付けてください。
③外部抵抗の計算
（例）48V回路に24VのLEDを接続する場合…
外部抵抗〔Ω〕＝
回路電圧〔V〕−定格電圧〔V〕
定格電流〔Ａ〕
＝
48−24
＝2181〔Ω〕
11×10
−3
⇒したがって、外部抵抗は2.2kΩ 1W品を使用い
たします。
（抵抗器の容量は、充分に余裕のあるものを選定
ください。）
④DC電源専用のLEDランプ使用について
DC電源専用のLEDランプに、大きいリップルがかかる場
合、寿命低下の原因となりますのでリップルのピーク値は
定格使用電圧の1.1倍以下に抑えていただき、リップル率
はピーク値の20％以下に抑えてください。
⑤サージについて
LED製品は静電気に敏感な素子を使用しておりますので、
サージなどの異常電圧によって不点灯となる場合がありま
すので、ご注意願います。
