セラミックス（窒化けい素）は高炭素クロム軸受鋼に比べ剛

性が高い材料なので、転がり軸受の材料に用いた場合軌道輪と

転動体の接触面に生じる接触応力が高くなります。そのため転

がり軸受理論を応用できるかどうかが重要な要件になります。

1）セラミック軸受の転がり疲れ寿命

セラミック軸受と一般軸受の転がり疲れ寿命試験の一例を図

1-6に示します。

セラミック軸受は一般軸受と同等以上の寿命があり、計算値

以上の寿命が確認できます。

また寿命に至ったセラミック軸受には、いずれもはく離（フ

レーキング）現象が見られました（図1-5）。これは、一般軸受

にみられる転がり疲れ寿命と同じ形態です。

これらのことから、セラミック軸受の動定格荷重は同一寸法

の一般軸受の基本動定格荷重を採用してよいといえます。

JTEKTではセラミック軸受の寿命試験、静荷重をかけたとき

のセラミック材料の荷重限度、高炭素クロム軸受鋼の弾性変形

量の評価などから、セラミック軸受の動定格荷重と静定格荷重

を表1-4のように定めています。

■

セラミック軸受の定格荷重と寿命

セラミック玉

セラミック内輪

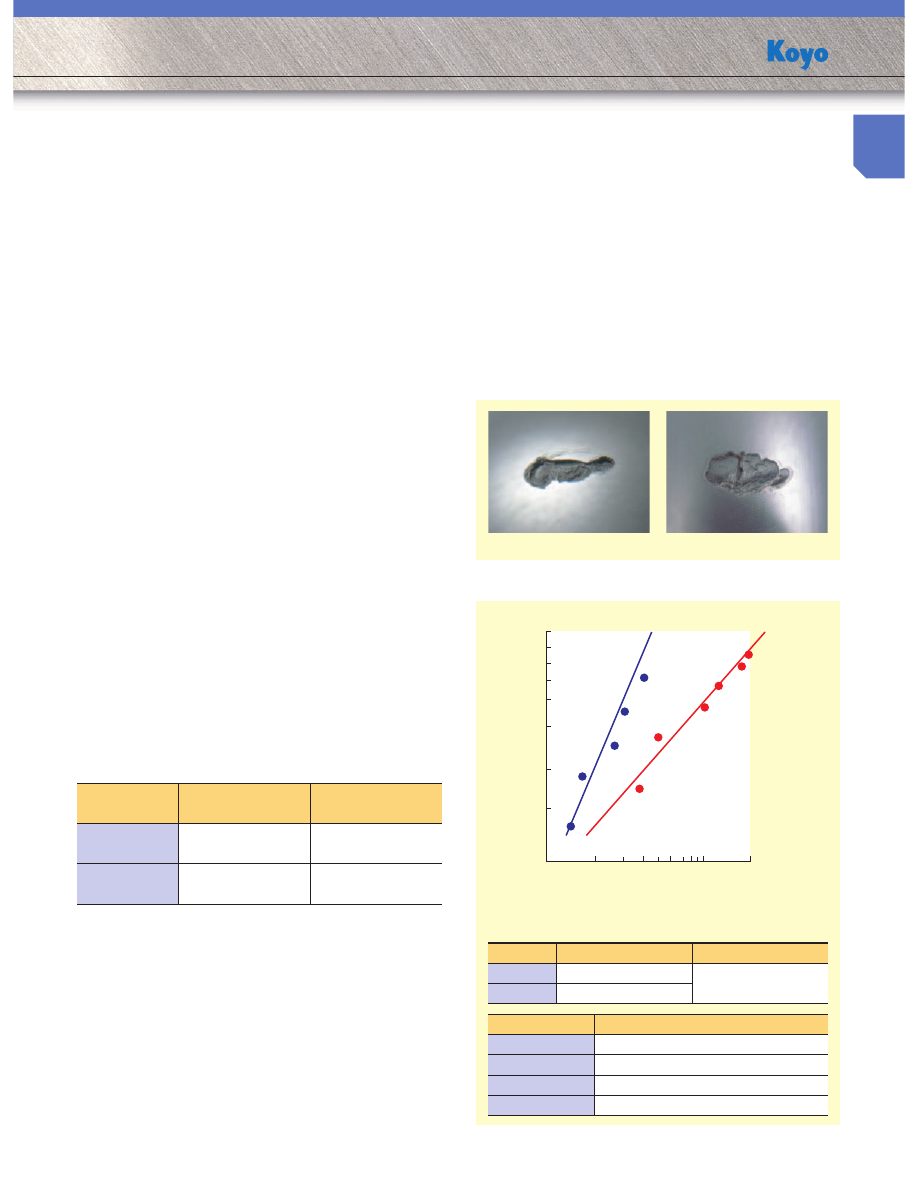

図1-5 セラミックスに生じたフレーキング

図1-6 総セラミック軸受と一般軸受の転がり疲れ寿命

●

表1-4 セラミック軸受の定格荷重

総セラミック軸受

組合せ

セラミック軸受

動定格荷重

C

r

一般軸受と同じ

一般軸受と同じ

静定格荷重

C

0r

一般軸受と同じ

一般軸受の85%

一般軸受とは、軌道輪と転動体の材料に高炭素クロム軸受鋼を用いた軸受を
いいます。

総セラミック軸受
NC6206

一般軸受
6206

5

1

2

4

6

8 10

20

10

30

50

70

計算寿命比

（実際寿命／計算寿命）

累

積

破

損

確

率

 

％



●

転がり疲れ試験条件

呼び番号

材料（外輪・内輪・玉）

寸法，mm

NC6206

窒化けい素（Si

3

N

4

）

30

×62×16

（内径×外径×幅）

6206

軸受鋼（SUJ2）

項  目

条   件

温  度

70

±2 ℃

荷  重

5 800 N

回転速度

8 000 min

−1

潤 滑 油

エアロシェルタービンオイル 500

基本動定格荷重

JISによれば一般軸受の転がり疲れに対する強さ、すなわち

負荷能力を表わす基本動定格荷重とは、内輪を回転させ外輪を

静止させた（または、内輪を静止させ外輪を回転させた）条件

で、100万回転の基本定格寿命が得られるような、大きさと方

向が一定の純ラジアル荷重（ラジアル軸受の場合）をいいます。

基本静定格荷重

軸受に許容される静荷重は基本静定格荷重として次のように

定められています。

基本静定格荷重とは、最大荷重を受けている転動体と軌道との

接触部中央において、次に示す計算接触応力に対応する静荷重

をいいます。

自動調心玉軸受：4 600 MPa

その他の玉軸受：4 200 MPa

こ ろ 軸 受：4 000 MPa
