Iwaki Magnetic Drive Pump MDH Series

※タンクの液面レベルが変動する場合は最低液面レベルからの

 高さを最大自吸高さとしてください。

L

H

L：吸込配管長

H：自吸高さ

型 式

A

B

C

D

E

F

G

H

�������
�������
�������

380
380
440

φ216
φ216
φ267

535

555
500

95

115
115

455
475
410

195
195
245

4-φ11

170
170
210

A

B

C

D

E

F

G

H

型 式

適合ポンプ

接続口径

吸込×吐出

自吸高さ 吸込配管長

�������
�������
�������

��������
��������

������������

40A×40A

50A×50A

Max2.5m Max3.8m

※液の性質、温度、吸込配管の長さなどにより自吸高さは、限定されます。

 特に比重液の取扱いはご注意ください。詳細はお問い合わせください。

外形寸法図

（mm）

仕様

配管例

ポンプ選定上のご注意

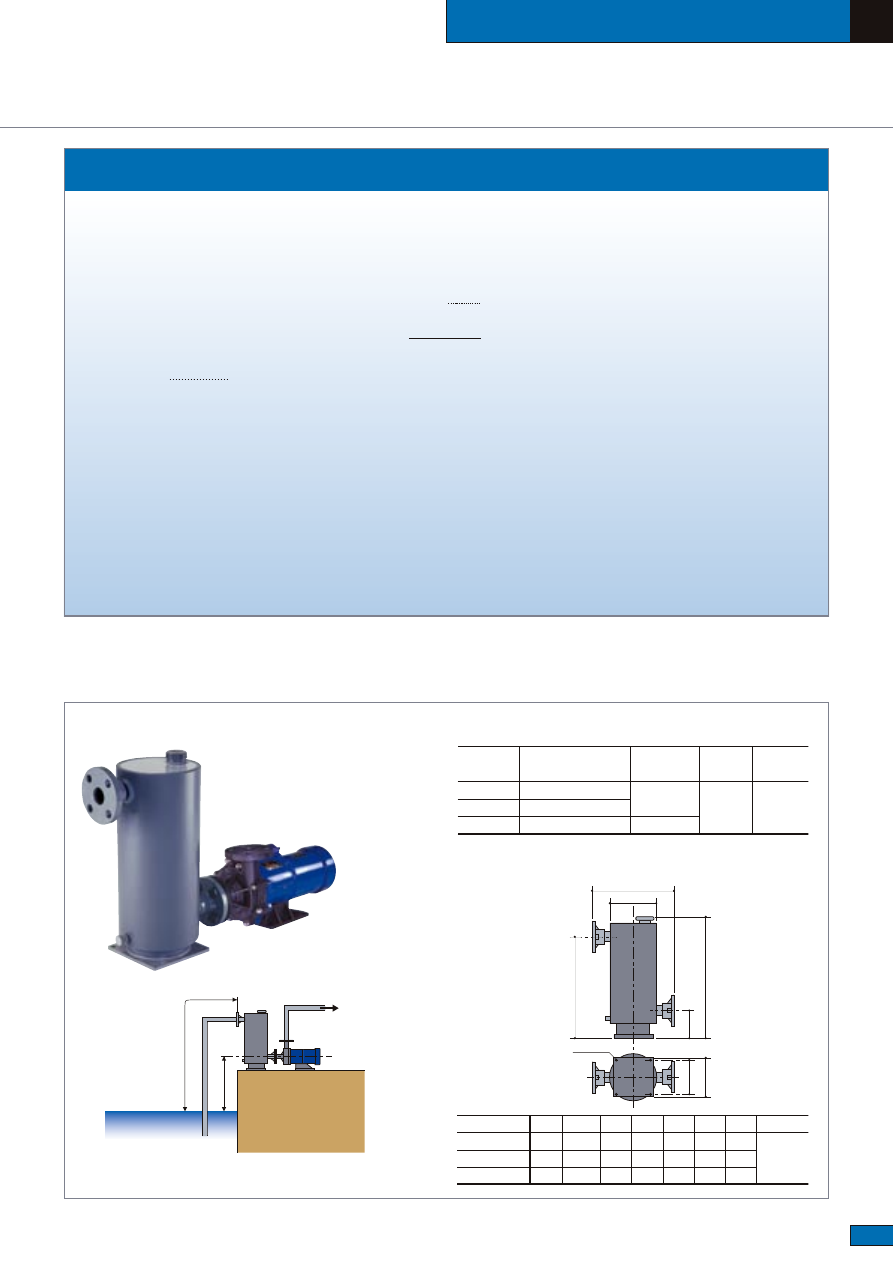

■自吸タンク

（オプション）

PVC 製の自吸タンクです。タンク
内に一度注水すれば呼び水は不要
です。ポンプサイズに合わせ 3 種
類用意しました。

1.本カタログに掲載の性能曲線は、20℃の
 清水におけるデータです。

2.MDH-F型は、液比重に応じてインぺラサ
 イズを選定してください。この時モータ
 出力は5∼10％の余裕をみてください。

ポンプ軸動力

 Sp×液比重×(1.05∼1.1)≦モータ出力
        余裕値

3.マグネットポンプは連続締切運転ができ
 ません。必ず最小流量を確保するようご
 計画ください。

最小流量

 MDH-F400・401 ： 10L/min
 MDH-F422・423 ： 20L/min

4.吸込条件(NPSH)の検討
 キャビテーション防止のため以下の条件
 を満足するようご検討ください。

NPSHa≧NPSHr＋0.5m

          余裕値

NPSHa＝

10

6

×(Pa̶Pv)

±hs−hfs

         ρg
 NPSHa ： 利用できる NPSH (m)
 NPSHr  ： 必要な NPSH (m)
 Pa

： 吸込液面にかかる圧力 MPa（絶対圧力

）
 Pv

： 液体の飽和蒸気圧 MPa

 hs

： 吸込み高さ m

 hfs

： 吸込み配管抵抗 m

 ρ

： 液体の密度 kg/m

3

 g

： 重力加速度 9.8m/sec

2

5.ポンプ耐圧限界

 MDH-F400
 MDH-F401
 MDH-F422・423
 

： 0.16MPa
： 0.24MPa
： 0.3MPa
