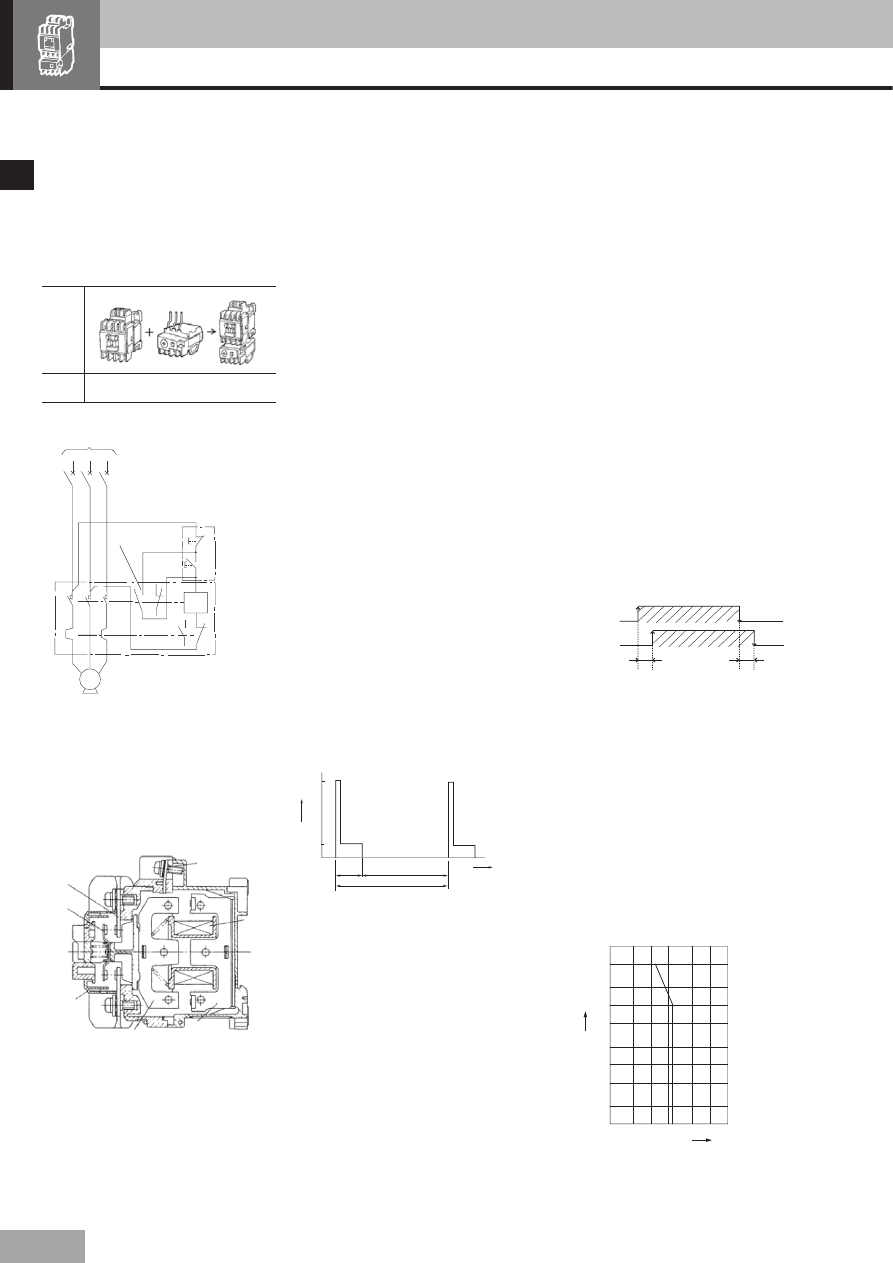

概
要
■用語説明
●電磁開閉器（マグネットスイッチ）
2. 定格
1. 機種名称
●電磁接触器（コンタクタ）
●サーマルリレー（熱動形過負荷継電器）
第 1 図に示すように電気回路の開閉制御を行う
電磁接触器と電動機の過負荷保護を行うサー
マルリレー（熱動形過負荷継電器）を組合せた
ものをいいます。
電磁開閉器の接続回路例を第 2 図に示します。
電磁接触器は電磁石部と接点部およびこれら
を一体に組込むためのフレームより構成され
ます。電磁石のコイルを励磁することによって
接点を閉路し、消磁することによって接点を
開路し、負荷の開閉を行ないます。
第 1 図 電磁開閉器の構成
第 2 図 電磁開閉器の接続回路
第 4 図 AC-3 の試験条件
第 5 図 電磁接触器の動作時間
第 6 図 電磁接触器の電気的耐久性曲線
第 3 図 電磁接触器の構造
電動機が過負荷になり、過電流がある時間
以上流れると、バイメタルの温度上昇による
湾曲特性にもとづき、補助接点端子に信号を
出し、電動機の焼損を未然に防止する機能を
もちます。
※ サーマルリレーには断路機能は有りませんので、補助
接点出力を受けて電磁接触器又は上位遮断器で開路
させてください。
●定格使用電圧
●開放熱電流（定格通電電流）
（Ith）
●定格使用電流（Ie）
電動機用の場合は，定格使用電圧印加時の
最大 適 用電動 機の定格出力〔kW〕をいい，
抵抗負荷用の場合は，定格使用電圧印加時
の最大適用抵抗負荷の全負荷容量〔kW〕を
いいます。
● AC-3
4. 性能
●閉路電流
●遮断電流
●閉路電圧
●開放電圧
●動作時間
●電磁石容量
●開閉耐久性（寿命）
●機械的耐久性（寿命）
●電気的耐久性（寿命）
● AC-4
●インチング
●プラッキング
●開閉頻度
●電磁石部・・・コイル，可動鉄心，固定鉄心
●接点部・・・固定接点，可動接点
（注＊）4. 性能の項をご参照ください。
外観
機種名
（形式例）
電磁接触器
（SC- □形）
サーマルリレー
（TR- □形）
電磁開閉器
（SW- □形）
M
MC
U
W
V
2
4
6
1
3
5
自己保持用
補助接点
配線用遮断器またはヒューズ
R
S
T
サーマル
リレー
電磁接触器
押しボタン
スイッチ
回路遮断
Ie: 定格使用電流
時間
2.25 秒
0.75 秒
6Ie
Ie
3 秒
電流
閉路電流＊，遮断電流＊，開閉頻度＊および
開閉耐久性（寿命）＊に関連して、電磁接触
器の適用を決定する電圧をいいます。
電磁接触器を開閉することなしに，各部の温
度上昇値が規定された値を超えないで連続し
て通電できる電流をいいます。
定格使用電圧を印加した場合に、開閉が可能
で、且つ閉路電流，遮断電流，開閉頻度およ
び開閉耐久性（寿命）を満足する最大適用電
流をいいます。
●定格容量
３. 試験・使用条件
かご形誘導電動機の始動および運転中のか
ご形誘導電動機の開放をいいます。使用条
件は，6Ie 閉路，Ie 開路となります。
かご形誘導電動機の始動，プラッキングおよ
びインチングをいいます。使用条件は，6Ie
閉路，6Ie 開路となります。
電動機による駆動機構に小変化，または低
速回転を与えるため 1 回，または繰り返して
電動機を短時間だけ電源に接続することをい
います。
電動機の回転中に一次電圧の相順を逆にして，
電動機を急激に停止させることをいいます。
規定の条件の下で，電磁接触器が開閉でき
る 1 時間あたりの回数をいいます。
規定条件の下で閉路できる電流値。
（AC-3 級の
場合の閉路容量試 験にもとづく閉路回数は 50
回）2-10 ページを参照ください。
規定条件の下で遮断できる電流値。
（AC-3 級の
場合の閉路容量試験にもとづく遮断回数は 50
回）2-10 ページを参照ください。
電磁接触器のコイルに印加した場合に，電磁石部
が吸引動作を行い，接点を閉路する電圧をいいま
す。
電磁接触器のコイルに印加電圧を徐降した場合
に，電磁石部が開放動作を行い，接点を開路する
電圧をいいます。
電磁接触器のコイルを励磁，もしくは消磁してか
ら接点が動作するまでの時間をいいます。
（たとえ
ば，コイル ON から主接点 ON，コイル OFF から
主接点 OFF までの時間）
なお，閉路動作する時間を動作時間，開路動作を
する時間を開放時間ということもあります。
電磁石の場合は，操作電磁コイルの容量（交流：
VA，直流：W）をいいます。
規定の条件の下で，電磁接触器が実用上支障が
なく使用できる開閉回数の限度をいいます。
主回路に通電せず，規定の条件で開閉した場合
の機械的損耗による開閉耐久性をいいます。
主回路に通電し，規定の条件で開閉した場合の
電気的損耗による開閉耐久性をいいます。
コイル
主接点
動作時間
動作時間（開放時間）
O
N
O
N
O
FF
O
FF
t
1
t
2
1000
500
200
100
50
20
10
5
2
1
20
50
100 200
500 1000 2000（A）
遮断電流
寿命
〔A〕
︹万回︺
コイル端子
コイル
固定鉄心
固定接点
接点カバー
可動鉄心
可動接点
電磁接触器・電磁開閉器
用語説明
