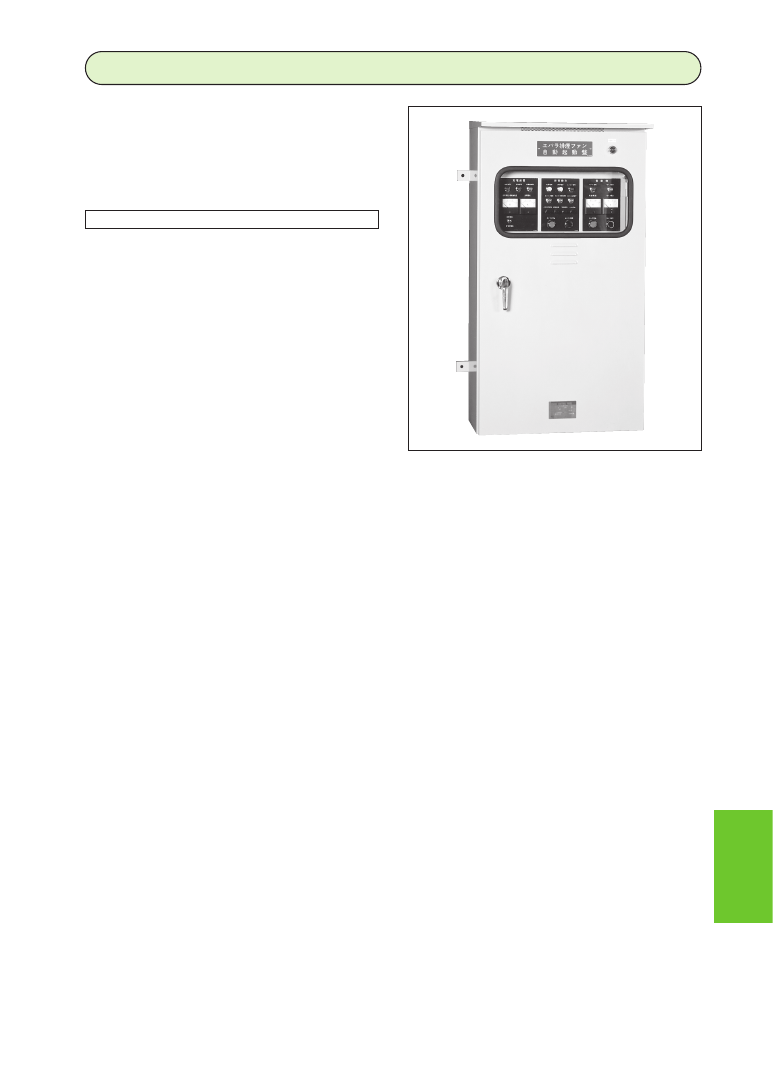

■制御盤

排煙ダンパの開放信号を受け、排煙ファンを自動

始動させるのが、排煙ファン制御盤です。

排煙ファン制御盤には、排煙ファンの駆動方式に

あわせ、次の2種類を標準品としております。

（注：制御盤は耐熱形ではあリません。）

●電動機駆動形排煙ファン制御盤

●エンジン・電動機両駆動形排煙ファン制御盤

●設置場所

制御盤は排煙ファンの近く（電線長さ10ｍ以下）

で、振動および火災の影響を受けない場所（屋内）

に設置してください。

また、操作スイッチが床面より0.8ｍ∼1.5ｍの高

さになるようにしてください。

●配線

1．外部接続電線の配線方法は「消防予第135号 平成元年12月 配線の試験基準（耐火耐熱保護配線の

工事方法）」によって配線してください。

2．外部結線図の……部分は客先の接続範囲となります。

●制御盤の機能

1 電動機駆動形

1）手動始動・停止……盤面の押釦スイッチで始動・停止ができます。

2）自 動 始 動……外部の排煙ダンパ開の信号により電動機が始動します。停止は外部のダンパ

開の信号を解除してから盤面の押釦スイッチで停止します。

3）附 属 機 能……遠隔始動、停止および遠隔表示用接続端子、空調機インターロック用端子。

2 エンジン・電動機両駆動形

1）手動始動・停止

盤面の押釦スイッチでエンジン・電動機それぞれの始動・停止が出来ます。

2）自動始動

外部のダンパ開の信号により電動機が始動します。停電になると電動機は停止し、自動的にエン

ジンが始動します。停止はダンパ開の信号を解除し、盤面の火災信号解除押釦スイッチを押し、

次に停止押釦スイッチを押します。

エンジン運転中に復電しても、エンジンが継続運転します。

3）始動不能

エンジンが45秒以内に始動しないと、エンジン始動渋滞の表示および警報ベルを鳴らします。
