圧力損失

技術資料

375



2.圧力損失計算

ある風量を流すために必要な圧力は、ダクトの長さ、表面のあらさ、曲り、ダクト断面積の変化の度合

など、ダクト自身のもつ性質と、内部を通る空気の速度で決まります。

ここに P :必要な圧力(圧力損失) Pa

A:ダクトの断面積

G

Q:風量

K

/min

V:流速

m/s(V=

Q

──

60A

γ:気体の密度

kg/

K

ζ:ダクト固有の損失係数(下表)

(20℃大気圧の空気γ=1.2O/

K

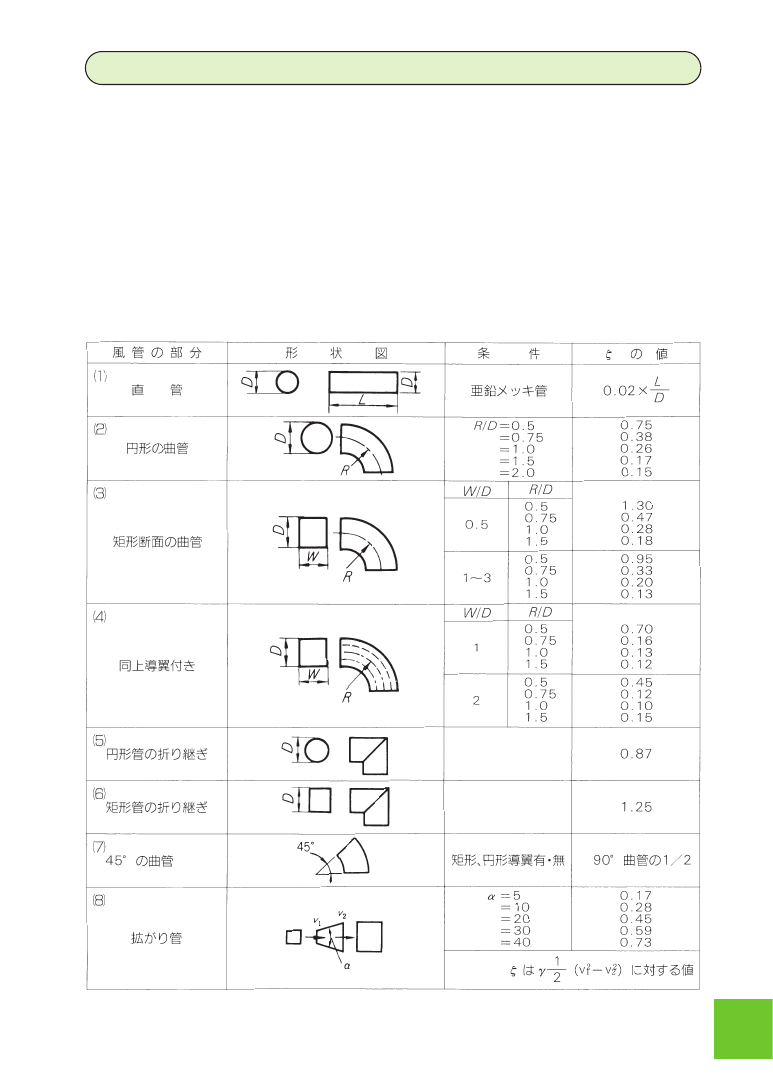

各種形状に於ける損失係数(ζ)表(参考値)

P=ζ・γ・

V

2

2

(Pa) (1AAq=9.81Pa)
