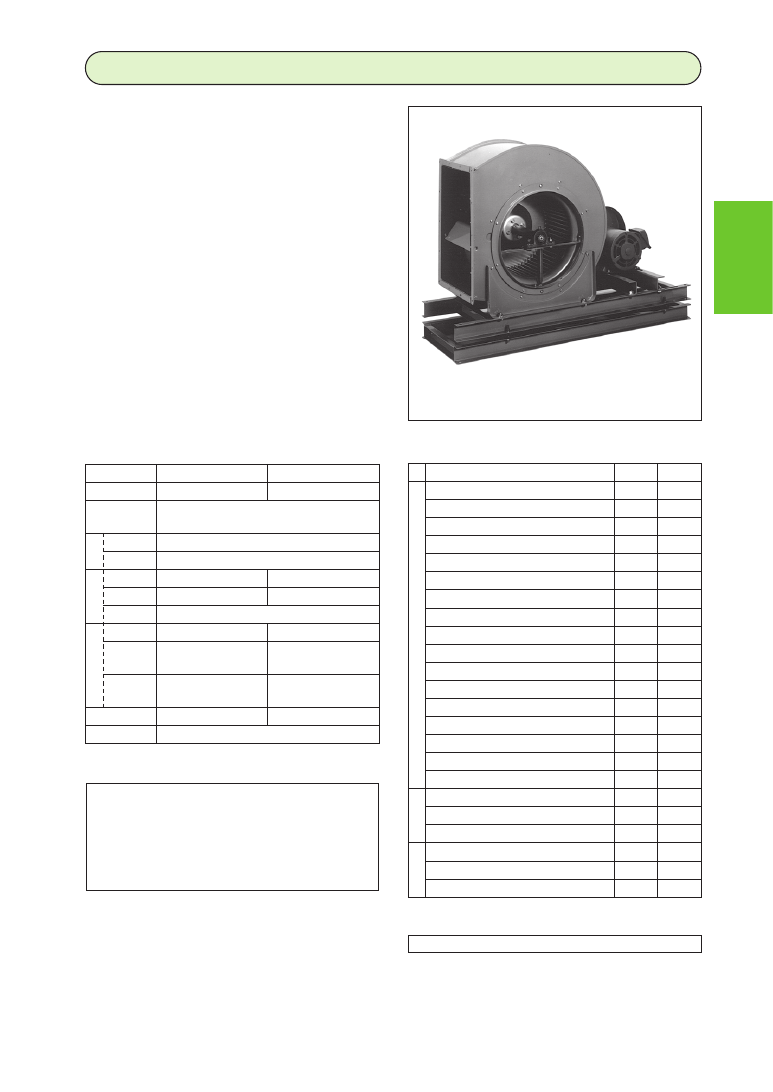

SRM3/SRM2型片吸込マルチエースファン

SRM3/SRM2

75

遠
心
フ
ァ
ン

■用途

①ビルの空気調和、給・排気、換気用

②各種機器の送・排風、冷却用

③その他一般の送・排風用

■特長

①低騒音

②高効率

③取扱容易

軸受に自動調心性に優れたピロー形軸受を採

用。

■標準附属品

相フランジ・ボルト付 ……………………………１組
Vプーリ ………………………………………………１組
Vベルト ………………………………………………１組
Vベルトガード …………………………………………１
共通ベッド ……………………………………………１
防振装置 ……………………………………………１組
電動機・スライドベッド …………………………１組

■特殊仕様

■標準仕様

■特別附属品

吸込金網

SRM3型

機     名

SRM3型

SRM2型

番     手

NO.1∼NO.4

1

／

2

NO.5∼NO.10

取 扱 気 体

清浄空気 温度−10∼40℃

湿度85％以下

構

造

羽 根 車

多翼

軸  受

ころがり軸受ユニット

材

 

料

ケーシング

SPCC

SPCC又はSPHC

羽 根 車

SGCD

SPCC又はSPHC

主  軸

S45C

電

動

機

種  類

汎用横形 4極

汎用横型 4極・6極

相・電圧

三相200V

三相200V：1.5∼37kW
200/400V：45∼75kW

形  式

全閉防まつ形（0.2、0.4kW）
防滴保護形（0.75kW以上）

防滴保護形

設 置 方 法

床置・天井吊り

床置・天井吊り（NO.5∼NO.6）

使 用 場 所

屋内

SRM3型 SRM2型

構

 

造

 

変

 

更

ドレン抜き（水抜き）付

○

○

マンホール（点検口）付 NO.2以上

○

○

Vベルトガード回転測定孔2ヶ所

○

○

Vベルトガード防雨形 NO.5以上

−

○

Vベルトガード裏カバー付

○

○

上引張（モータ勝手反対） NO.5以上

−

○

吐出方向特殊（上部45℃吐出）

○

○

籠形天井吊りベッド耐震ストッパボルト付（NO.1∼NO.5

1

／

2

）

○

○

溝形鋼製防振ベッド耐震ストッパボルト付（床置形）

○

○

耐震ストッパボルト付（床置形）

○

○

防振スプリング付（床置形・天井吊り形）

○

○

ケーシング上下二分割 NO.5以上

−

○

軸受注油配管

○

−

電

動

機

異電圧400V（37kW以下）

○

○

全閉防まつ形（屋外形）

○

○

電動機支給

○

○

そ

の

他

塗装色指定

○

○

エポキシ樹脂塗装

○

○

塩化ビニール樹脂塗装

○

○

Vベルトガード・ベルト張力測定孔

○

−

ケーシング屋外仕様

○

○

耐塩害仕様

○

−

二重天井吊 NO.1∼NO.3

○

−
